Khảo sát nhà trước thiết kế gần sân vận động Cẩm Phả, Quảng Ninh

KHẢO SÁT NHÀ , LÊN PHƯƠNG ÁN THIẾT KẾ SƠ BỘ, NHÀ DỰ KIẾN XÂY 2 TẦNG GẦN SÂN VẬN ĐỘNG CẨM PHẢ, QUẢNG NINH

1/ MỘT SỐ THÔNG TIN CỦA NGÔI NHÀ.

Chủ đầu tư: Anh Huy
Địa chỉ: Gần sân vận động Cẩm Phả, tỉnh Quảng Ninh
Ngày khảo sát thiết kế: 01/02/2020.

Ảnh chi tiết sơ đồ khu đất trên sổ đỏ
Ảnh chi tiết sơ đồ khu đất trên sổ đỏ

Khu đất có nhiều góc cạnh, tổng diện tích đất là 97m2, nhưng qua đo đạc khảo sát thực tế, tư vấn thiết kế Phan Thịnh nhận thấy có một số cạnh có sai khác so với kích thước đã ghi trên sổ đỏ.

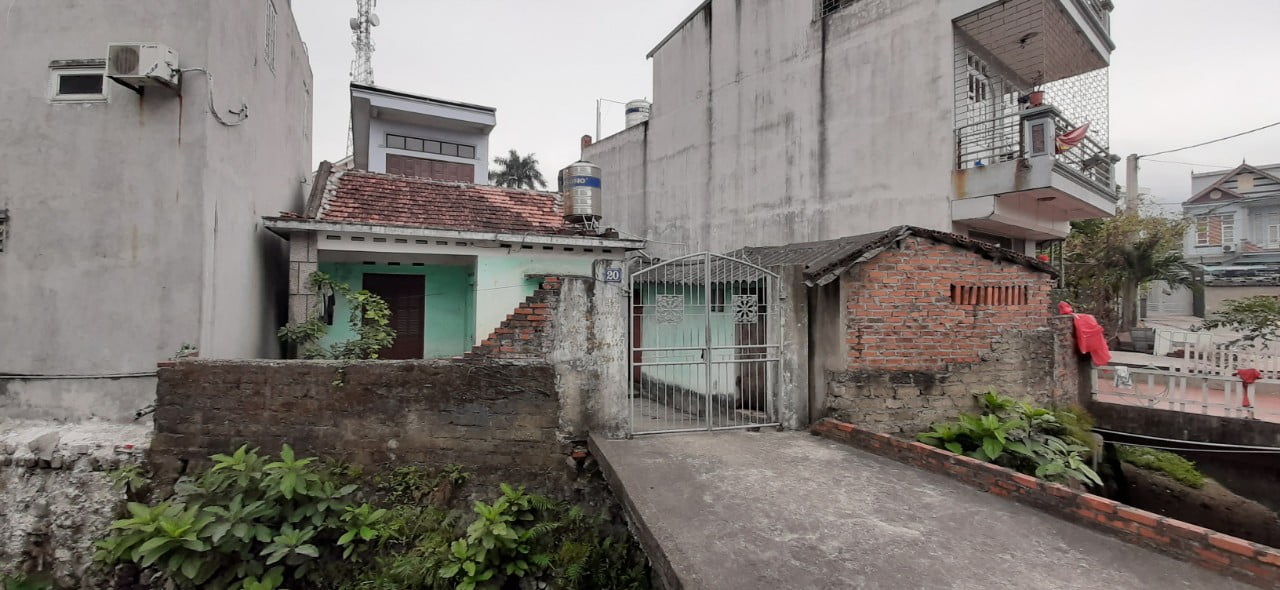

Hiện trạng ngôi nhà chuẩn bị phá dỡ, phục vụ việc thiết kế và xây dựng
Hiện trạng ngôi nhà chuẩn bị phá dỡ, phục vụ việc thiết kế và xây dựng

Phía trước ngôi nhà là một con suối có chiều rộng khoảng 4,3m, có xây tường đá 2 bên thành. Để đi vào khu đất cần đi qua cầu bê tông có chiều rộng khoảng 2,5m. Phía sau khu đất có ngõ nhỏ rộng khoảng 1,5m, thuận tiện cho việc để cửa lấy ánh sáng, cũng như mở cửa thoát hiểm phía sau nhà.

Tư vấn Phan Thịnh khảo sát khu đất gần sân vận động Cẩm Phả
Tư vấn Phan Thịnh khảo sát khu đất gần sân vận động Cẩm Phả

Vì phía trước là suối, nên phần đất dưới móng sẽ tương đối yếu, phương án đưa ra là dùng phương án ép cọc neo, hoặc dùng cọc khoan nhồi máy nhỏ.

Khảo sát khu đất tại Cẩm Phả trước khi ký hợp đồng thiết kế.
Khảo sát khu đất tại Cẩm Phả trước khi ký hợp đồng thiết kế.

CÁC YÊU CẦU CÔNG NĂNG MÀ CHỦ NHÀ ĐƯA RA.

Tầng 1: gồm 01 phòng khách, 01 phòng ngủ (có thể chuyển thành phòng học), 01 phòng bếp, 01 cầu thang, 01 nhà vệ sinh, có cửa đi ra đường phía sau, phần sân phơi sẽ tận dụng ở khu vực sân sau này.
Tầng 2: Gồm 02 phòng ngủ, 01 nhà vệ sinh, 01 phòng thờ. Các phòng được trỏ cửa các phía để lấy sáng.

PHƯƠNG ÁN THIẾT KẾ MẶT BẰNG SƠ BỘ MÀ PHAN THỊNH ĐƯA RA.

PHƯƠNG ÁN 1:

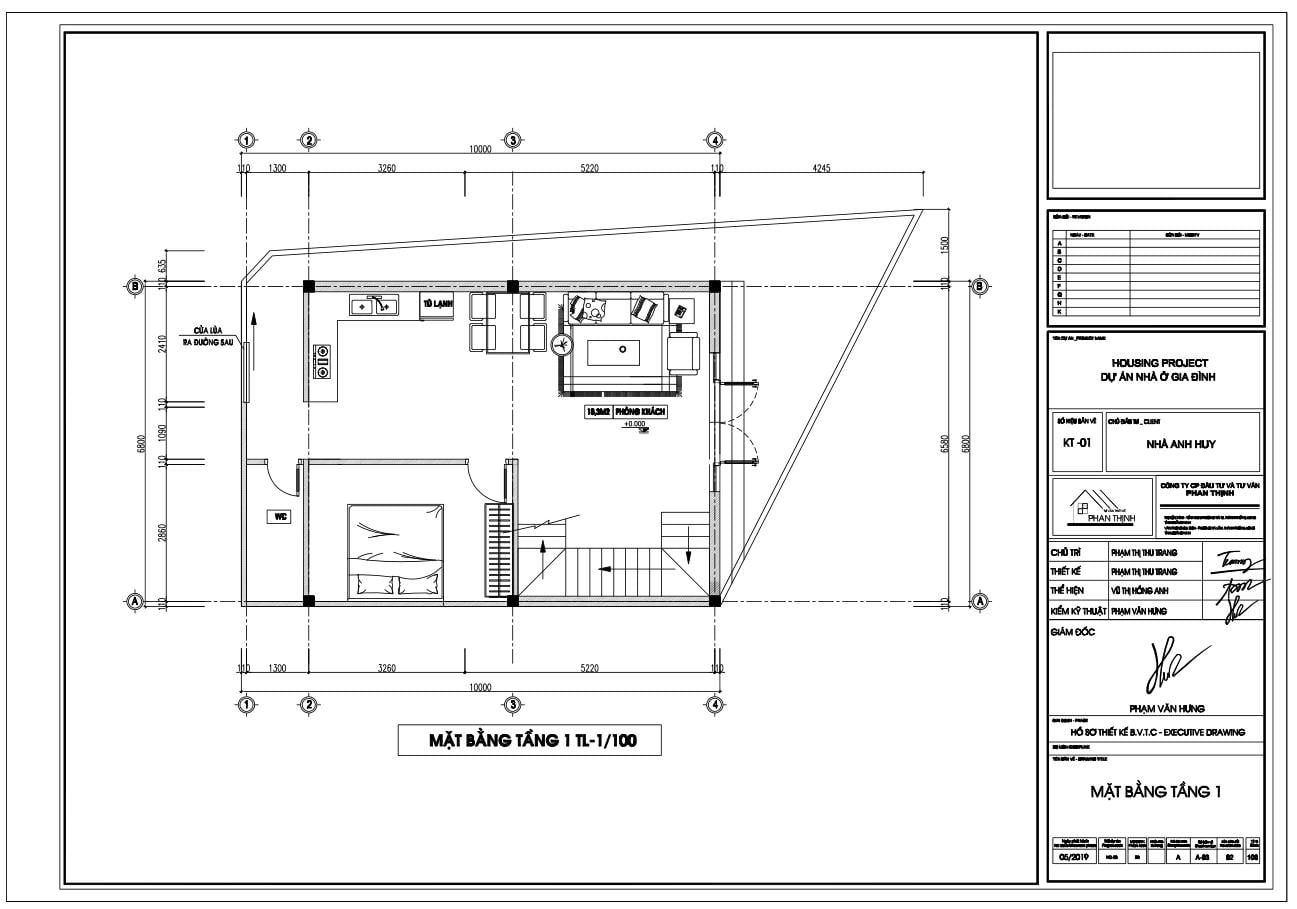

Mặt bằng thiết kế tại tầng 1 (phương án 1)
Mặt bằng thiết kế tại tầng 1 (phương án 1)
Mặt bằng thiết kế tại tầng 2 (phương án 1)
Mặt bằng thiết kế tại tầng 2 (phương án 1)

PHƯƠNG ÁN 2:

Mặt bằng thiết kế tại tầng 1 (phương án 2)
Mặt bằng thiết kế tại tầng 1 (phương án 2)

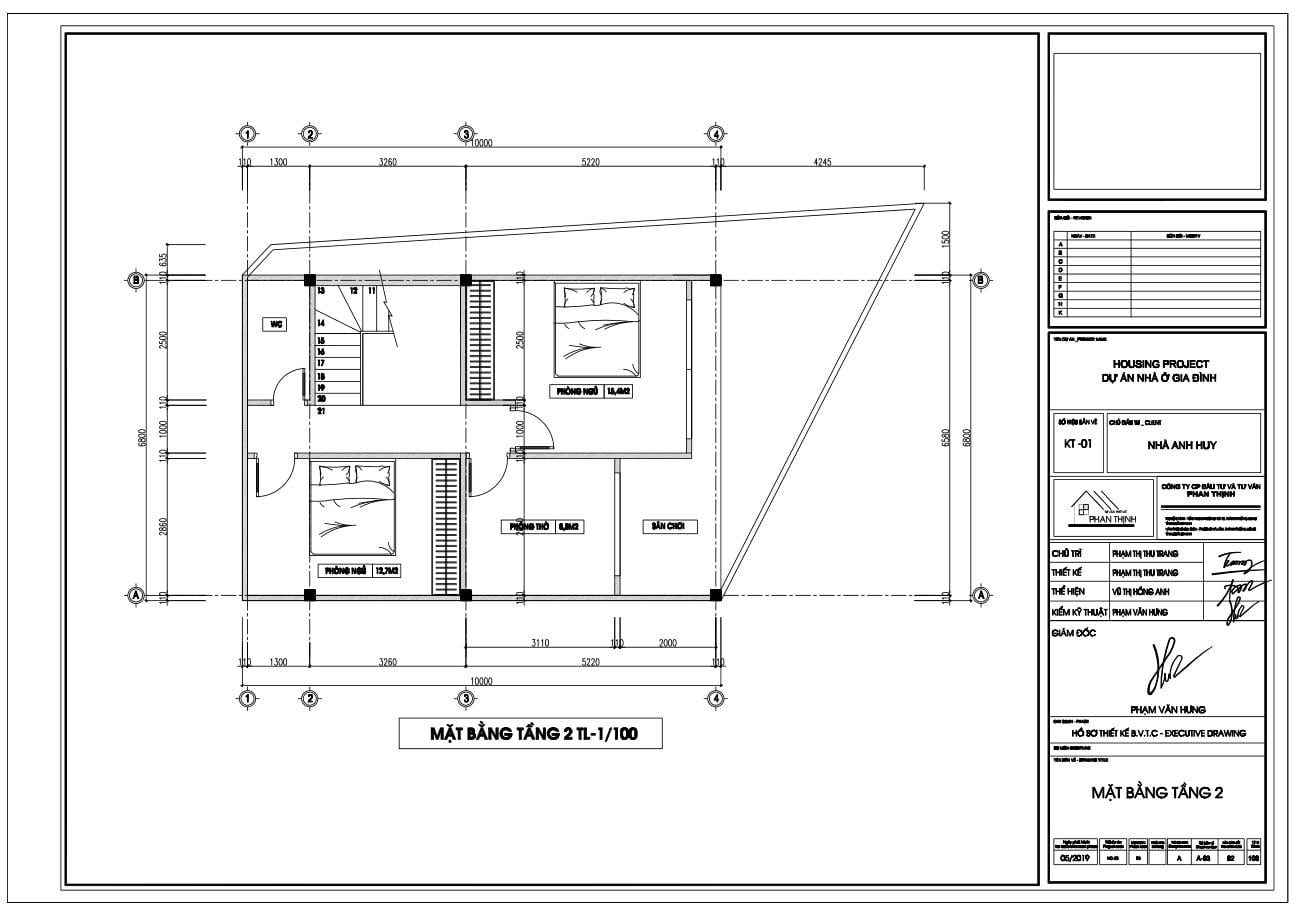

Mặt bằng thiết kế tại tầng 2 (phương án 2)
Mặt bằng thiết kế tại tầng 2 (phương án 2)

 TRÊN ĐÂY CHỈ LÀ PHƯƠNG ÁN SƠ BỘ MÀ TƯ VẤN PHAN THỊNH ĐƯA RA, PHƯƠNG ÁN MẶT BẰNG CHỐT SẼ CẦN PHẢI TRAO ĐỔI VÀ THẢO LUẬN THÊM GIỮA CHỦ ĐẦU TƯ VÀ ĐƠN VỊ TƯ VẤN THIẾT KẾ.
CẢM ƠN CÁC BẠN ĐÃ BỚT THỜI GIAN ĐỌC BÀI VIẾT.
