Thiết kế nhà ống 3 tầng, Cô Khánh, ở Bãi Cháy, Tp.Hạ Long
Chủ đầu tư: Cô Khánh
Mã số dự án: PT57.
Địa chỉ nhà: tại phường Bãi Cháy, thành phố Hạ Long, tỉnh Quảng Ninh.
Vị trí công trình thiết kế tại khu 7 phường Bãi Cháy, thành phố Hạ Long, tỉnh Quảng Ninh.
Diện tích xây dựng: 5,5mx18,1m.
Thời điểm thiết kế nhà: tháng 9 năm 2018.
Chi phí đầu tư: 1,3 tỷ.
ẢNH HIỆN TRẠNG CÔNG TRÌNH THIẾT KẾ NHÀ CÔ KHÁNH
Ảnh hiện trạng công trình trước khi thi công.
Ảnh hiện trạng công trình trước khi thi công.
PHƯƠNG ÁN THIẾT KẾ NHÀ ỐNG 3 TẦNG HIỆN ĐẠI, NHÀ CÔ KHÁNH
Thiết kế nhà tại tầng 1: gồm 01 phòng khách, 01 Gara, 01 phòng bếp và phòng ăn, 01 khu vực cầu thang, 01 nhà vệ sinh.
Mặt bằng thiết kế nhà ống 3 tầng tại tầng 1.
Thiết kế nhà tại tầng 2: gồm 02 phòng ngủ, 01 phòng thờ. 02 nhà vệ sinh.
Mặt bằng thiết kế nhà ống 3 tầng tại tầng 2.
Thiết kế nhà tại tầng 3: gồm 02 phòng ngủ, 01 nhà vệ sinh. 01 sân phơi, 01 sân thượng.
Thiết kế nhà ống 3 tầng nhà cô Khánh, mã nhà PT57, công năng thiết kế tại tầng 1:
Theo yêu cầu thiết kế của chủ nhà, tại tầng 1 cần bố trí 01 gara, 01 phòng khách, 01 phòng bếp, nhưng có 1 điều đặc biệt là phải thiết kế thêm 01 lối lên cầu thang phòng thờ tại tầng 2. Dựa trên những nhu cầu đó, tư vấn thiết kế Phan Thịnh thiết kế 01 lối đi cầu thang tại khu vực cầu thang, đi dọc nhà lên phòng thờ tầng 2. Do ngôi nhà có người già nên yêu cầu thiết kế phòng thờ tại tầng 2. Tiếp theo Gara là khu vực phòng khách có ngăn cách với Gara bằng cửa kính thủy lực, tránh mùi xăng xe bay vào các phòng trong nhà. Tiếp đến là khu vực cầu thang chính, được thiết kế có bản rộng 0,95m, đảm bảo đủ rộng để 2 người đi ngược chiều lên xuống. Phòng bếp được thiết kế phía sau nhà, có 01 sân sau có nhà vệ sinh nhỏ, dùng cho tầng 1.
Thiết kế nhà ống 3 tầng nhà cô Khánh, mã nhà PT57, công năng thiết kế tại tầng 2:
Tại tầng 2, phía ngoài mặt tiền là phòng thờ, có lối lên từ cầu thang dưới gara, hoặc vào phòng thờ bằng hành lang tại tầng 2, Phía trong bố trí 02 phòng ngủ, có nhà vệ sinh riêng. Tại tầng 2 có thiết kế 01 hành lang có chiều rộng 0,9m thông thủy, đảm bảo đủ rộng để 2 người đi lại ngược chiều.
Thiết kế nhà ống 3 tầng nhà cô Khánh, mã nhà PT57, công năng thiết kế tại tầng 3:
Tại tầng 3 có thiết kế 02 phòng ngủ, 01 nhà vệ sinh, 01 sân phơi, và sân thượng. Tại tầng 3 cũng có lối hành lang có chiều rộng 1,1m. Tại hành lang có bố trí các cửa sổ lấy ánh sáng dọc theo căn nhà.
Hồ sơ thiết kế bàn giao cho chủ đầu tư.
THIẾT KẾ PHỐI CẢNH CỦA CĂN NHÀ:
Phối cảnh thiết kế nhà ống 3 tầng mang phong cách hiện tại, góc 01.
Phối cảnh thiết kế nhà ống 3 tầng mang phong cách hiện tại, góc 02.

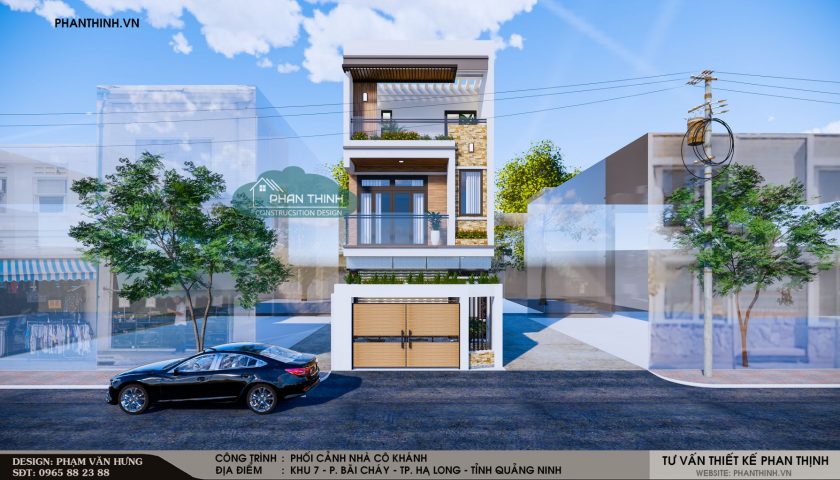

Phối cảnh thiết kế nhà ống 3 tầng mang phong cách hiện tại, góc chính diện mặt tiền.
ẢNH THI CÔNG TRONG QUÁ TRÌNH GIÁM SÁT TÁC GIẢ:
Ảnh quá trình thi công, công tác đổ lót.
Ảnh quá trình thi công, công tác đổ lót.
Quá trình sản xuất lắp dựng cốt thép sàn tầng 2.
Quá trình sản xuất lắp dựng cốt thép dầm sàn tầng 2.
Quá trình sản xuất lắp dựng cốt thép dầm sàn tầng 2.
Quá trình sản xuất lắp dựng cốt thép dầm sàn tầng 2.
Quá trình sản xuất lắp dựng cốt thép dầm sàn tầng 2.
Quá trình sản xuất lắp dựng cốt thép dầm sàn tầng 2.
Quá trình sản xuất lắp dựng cốt thép dầm tầng 2.
Quá trình sản xuất lắp dựng cốt thép dầm sàn tầng 2.
Mặt đứng công trình khi thi công dầm sàn tầng 2.
Mặt đứng công trình khi đổ cột tầng 2.
Quá trình xây tường gạch tại tầng 2.
Quá trình xây tường gạch tại tầng 2.
Quá trình xây tường gạch tại tầng 2.
Hồ sơ thiết kế tại công trình.
Hồ sơ thiết kế tại công trình, mặt bằng dầm sàn tầng 2.
Quá trình xây tường gạch tại tầng 2.
Quá trình xây tường gạch tại tầng 2.
Quá trình xây tường gạch tại tầng 2.
Quá trình xây tường gạch tại tầng 2.
Chúng tôi sẽ tiếp tục cập nhật hình ảnh trong quá trình giám sát tác giả tại công trình.
