27+ Bản vẽ biện pháp thi công tường chắn cad + thuyết minh word
MUA NGAY MẪU BẢN VẼ THUYẾT MINH NÀY
File bản vẽ thuyết minh biện pháp thi công tường chắn này gồm 2 phần chính sau:

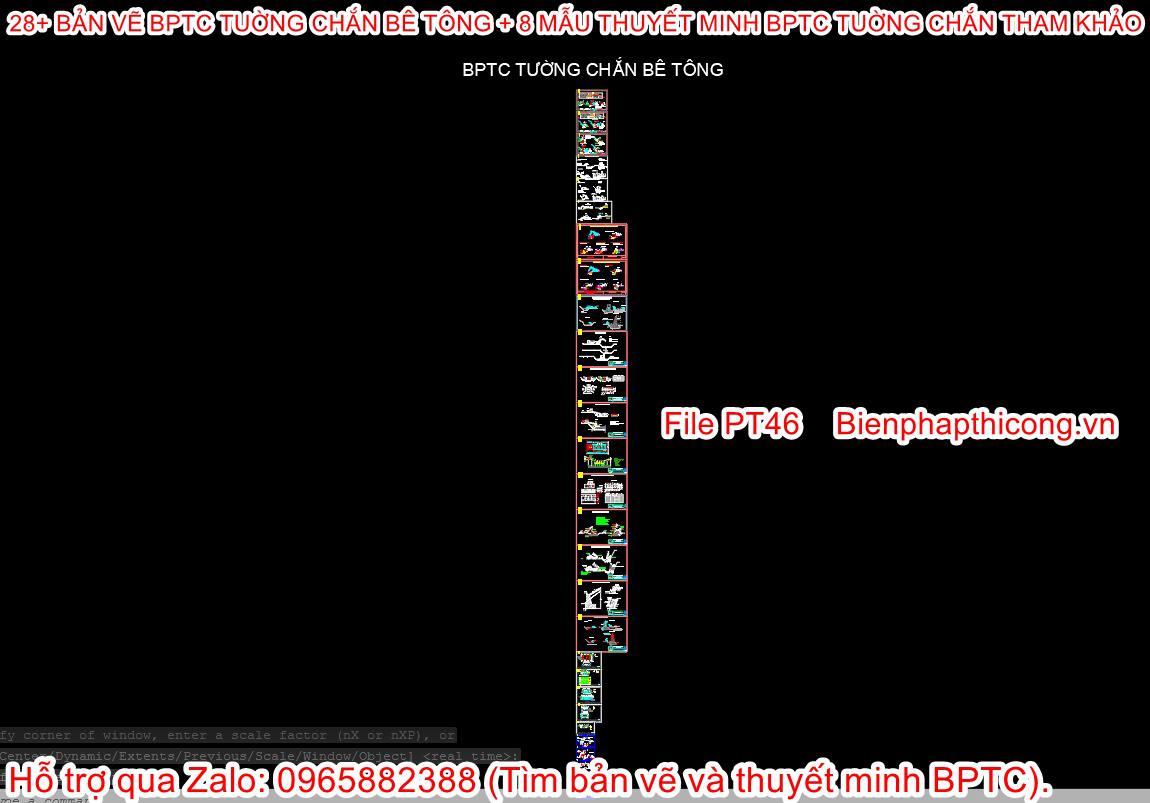

Phần 1 : Gồm 28 bản vẽ bptc tường chắn bê tông file cad.

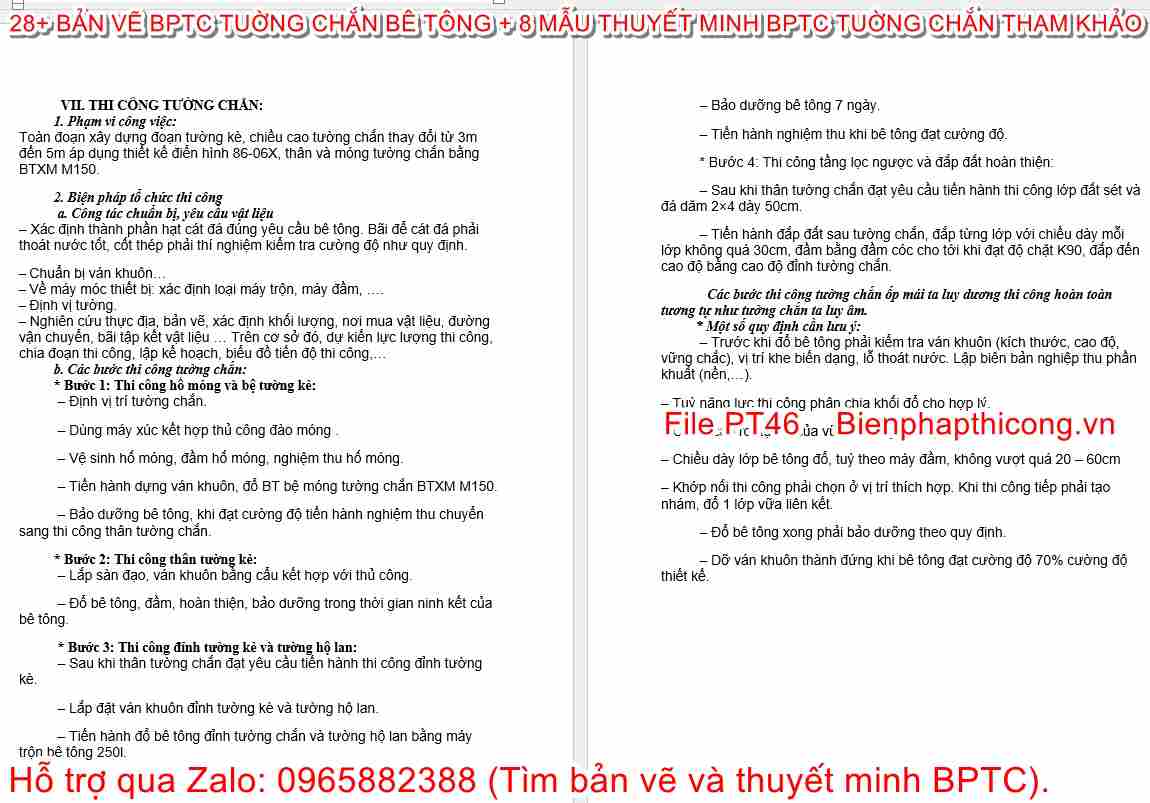

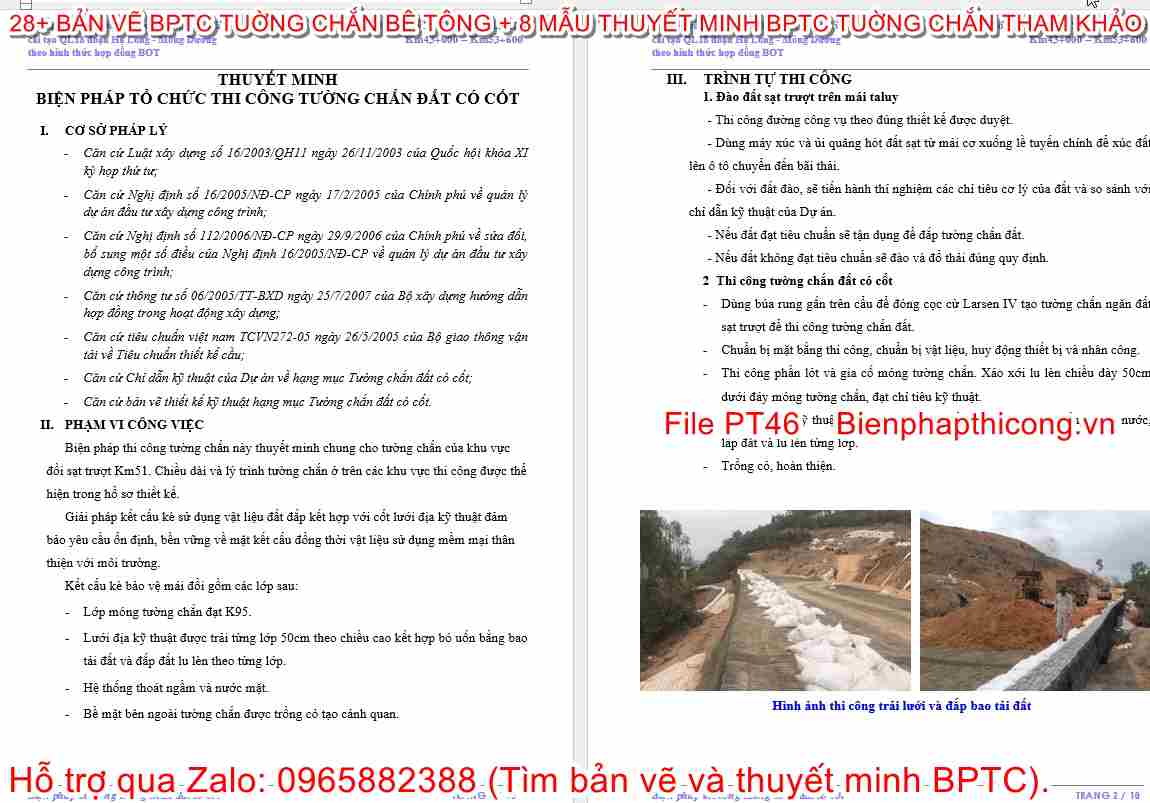

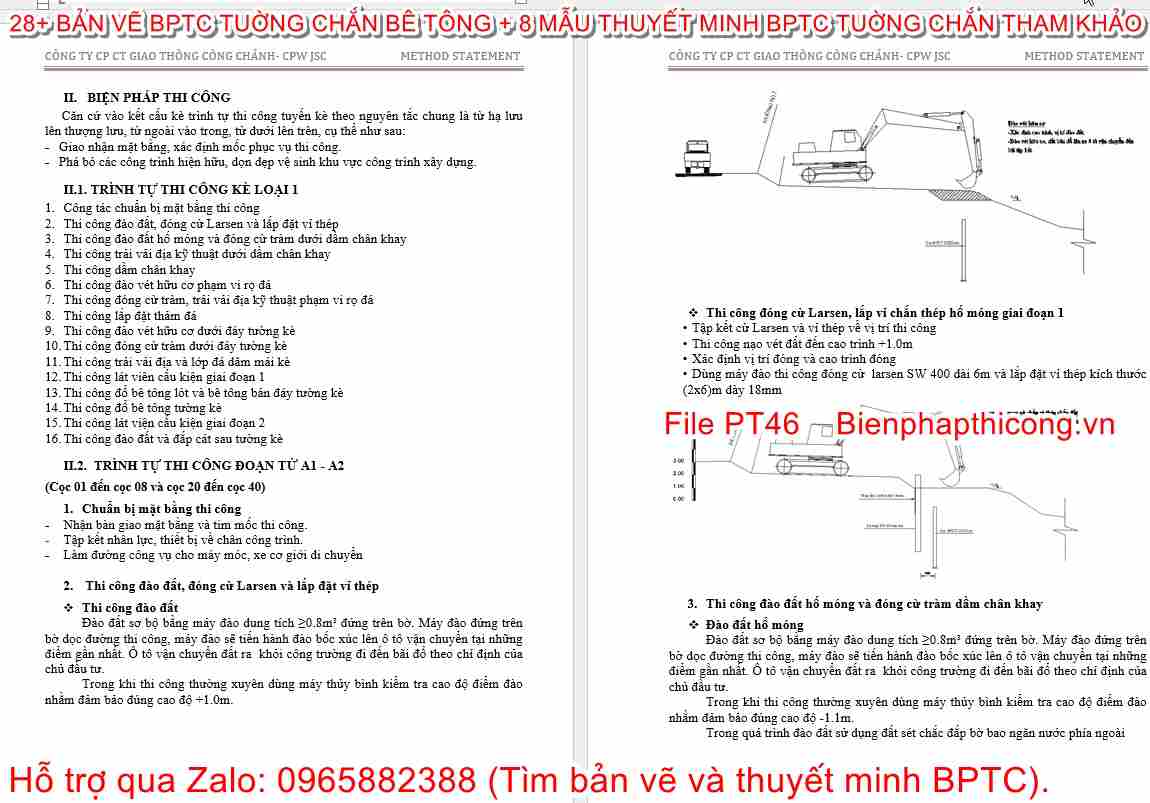

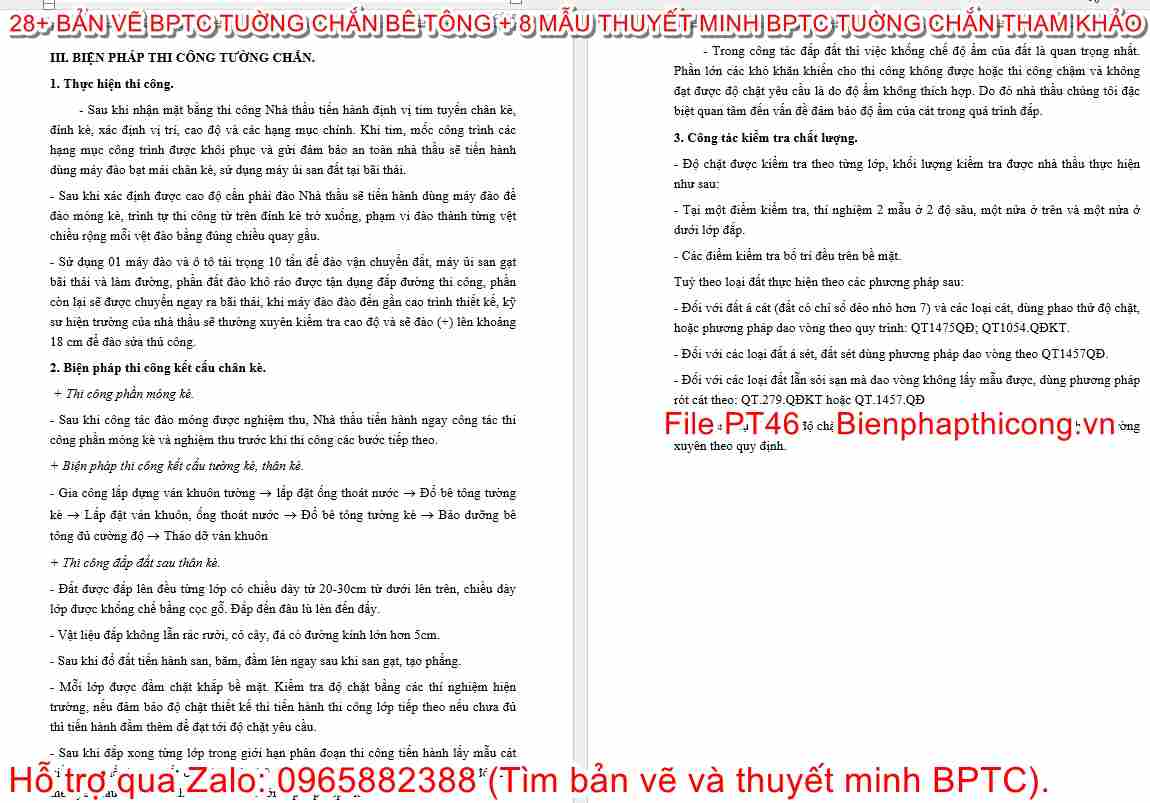

Phần 2 : Gồm 8 file thuyết minh bptc tường chắn tham khảo file word.
XEM VIDEO GIỚI THIỆU CÁC BẢN VẼ VÀ THUYẾT MINH CÓ TRONG FILE NÀY.

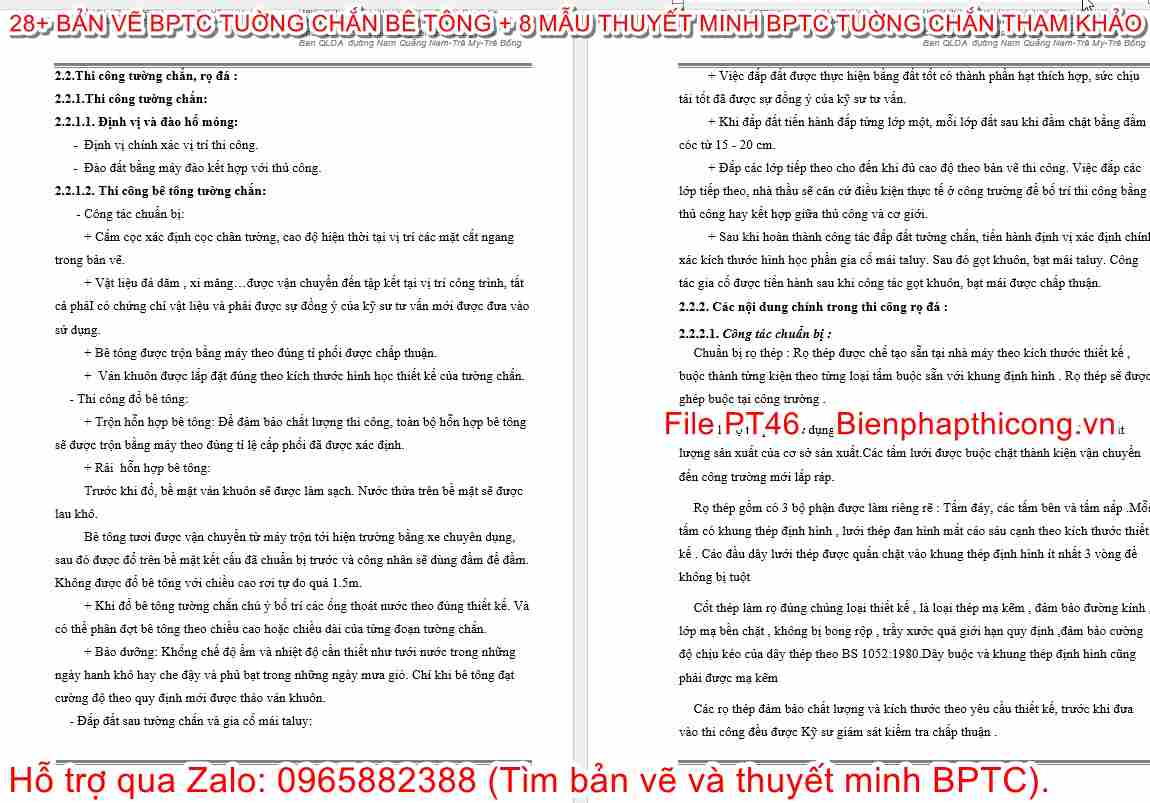

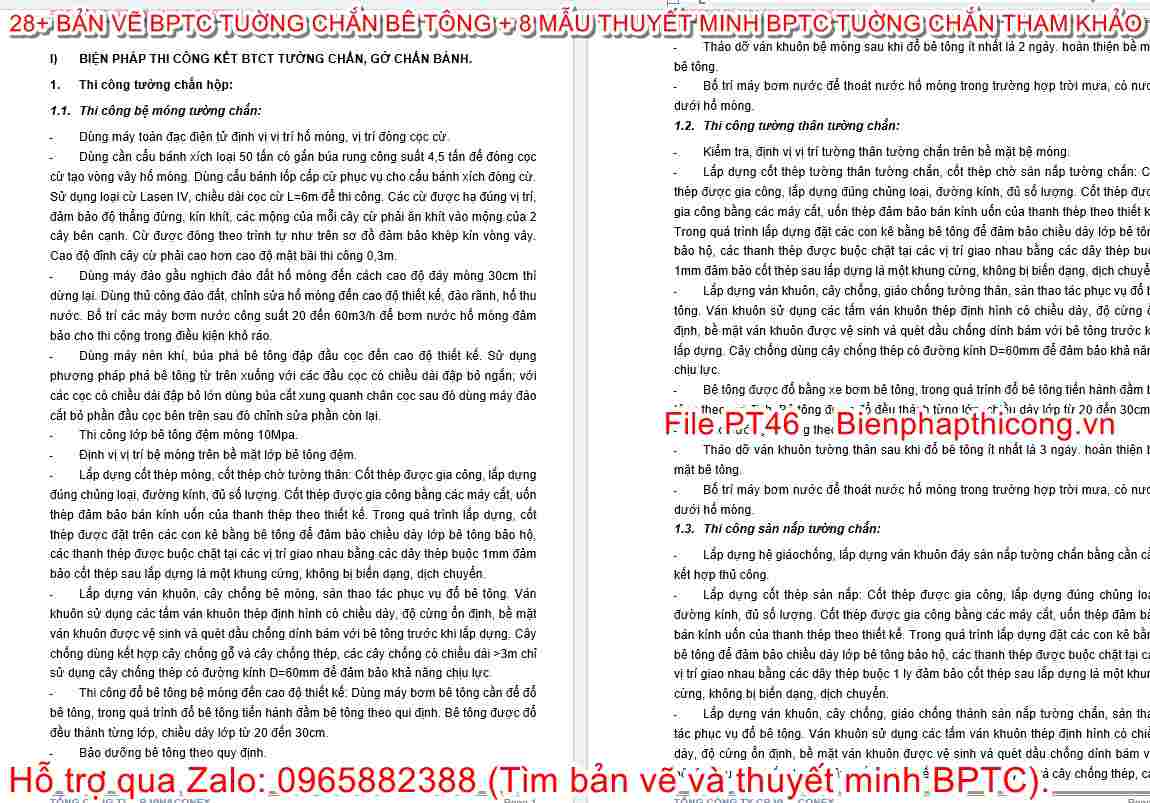

Thuyết minh biện pháp thi công tường chắn bê tông.
- Kiểm tra, định vị vị trí tường thân tường chắn trên bề mặt bệ móng.
- Lắp dựng cốt thép tường thân tường chắn, cốt thép chờ sàn nắp tường chắn: Cốt thép được gia công, lắp dựng đúng chủng loại, đường kính, đủ số lượng. Cốt thép được gia công bằng các máy cắt, uốn thép đảm bảo bán kính uốn của thanh thép theo thiết kế. Trong quá trình lắp dựng đặt các con kê bằng bê tông để đảm bảo chiều dày lớp bê tông bảo hộ, các thanh thép được buộc chặt tại các vị trí giao nhau bằng các dây thép buộc 1mm đảm bảo cốt thép sau lắp dựng là một khung cứng, không bị biến dạng, dịch chuyển.

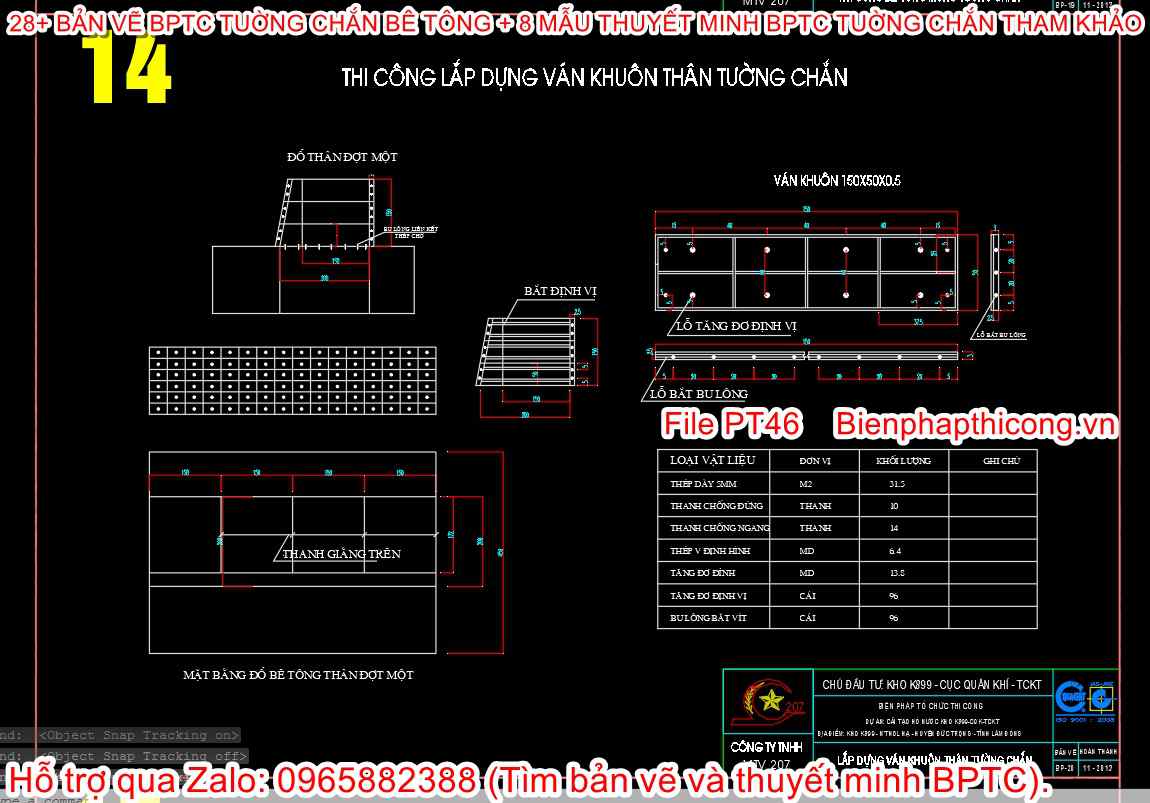

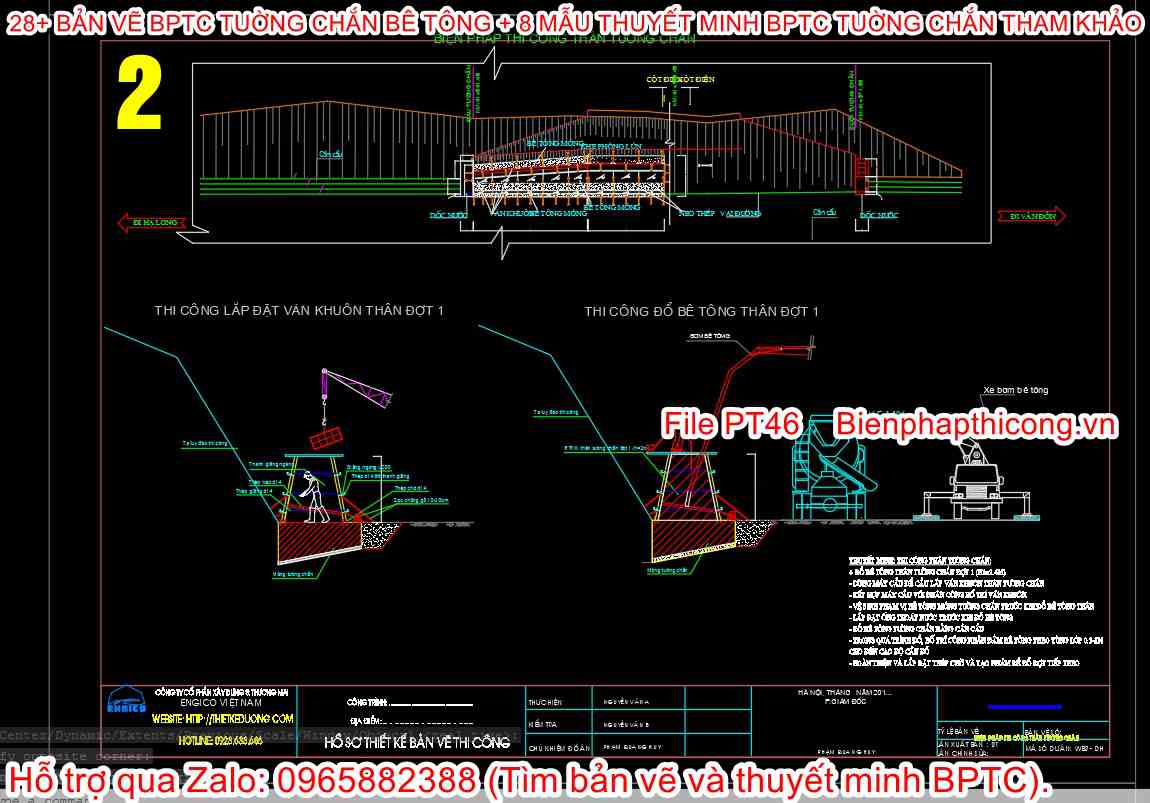

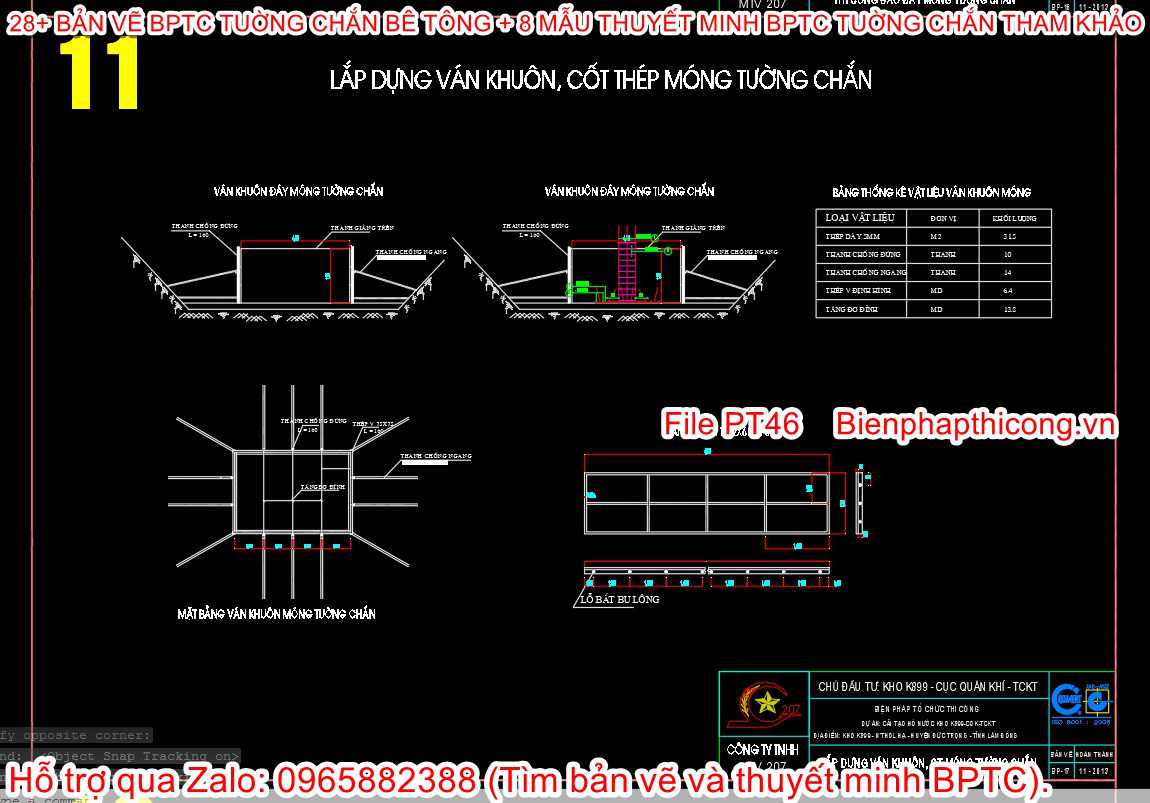

- Lắp dựng ván khuôn, cây chống, giáo chống tường thân, sàn thao tác phục vụ đổ bê tông. Ván khuôn sử dụng các tấm ván khuôn thép định hình có chiều dày, độ cứng ổn định, bề mặt ván khuôn được vệ sinh và quét dầu chống dính bám với bê tông trước khi lắp dựng. Cây chống dùng cây chống thép có đường kính D=60mm để đảm bảo khả năng chịu lực.
+ Khi đổ bê tông tường chắn chú ý bố trí các ống thoát nước theo đúng thiết kế. Và có thể phân đợt bê tông theo chiều cao hoặc chiều dài của từng đoạn tường chắn.
+ Bảo dưỡng: Khống chế độ ẩm và nhiệt độ cần thiết như tưới nước trong những ngày hanh khô hay che đậy và phủ bạt trong những ngày mưa gió. Chỉ khi bê tông đạt cường độ theo quy định mới được tháo ván khuôn.

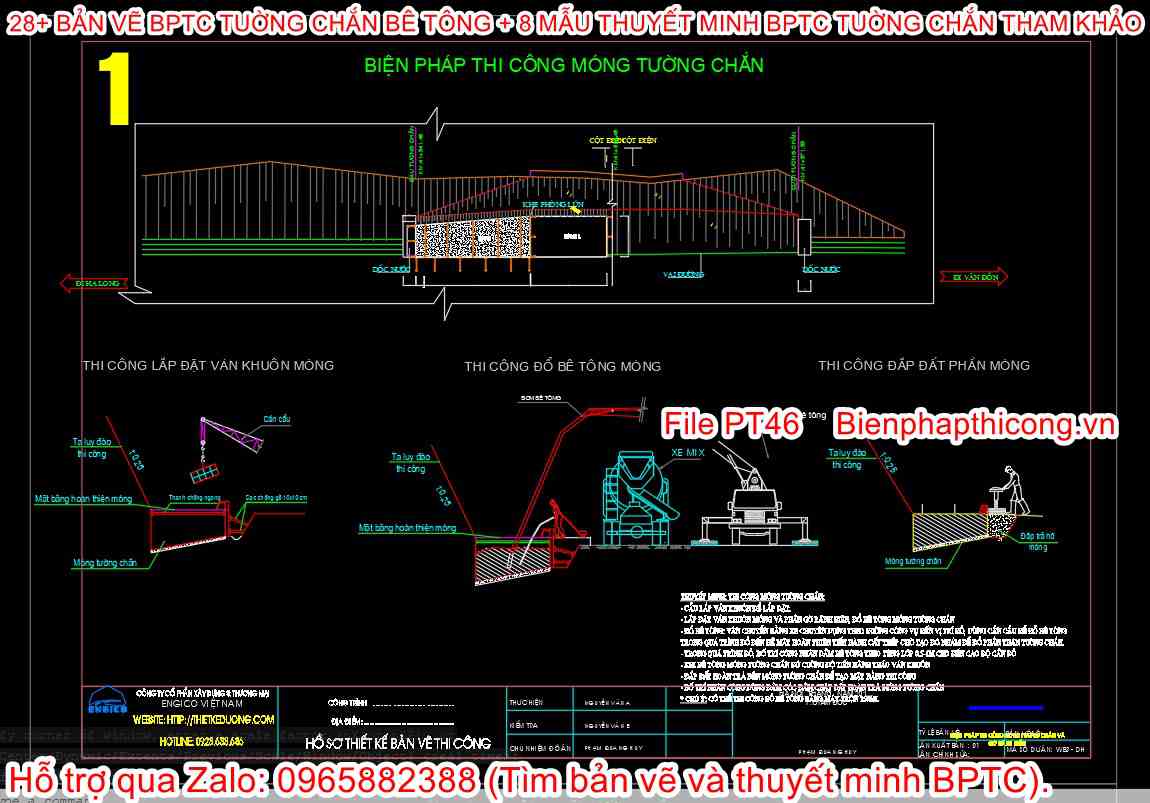

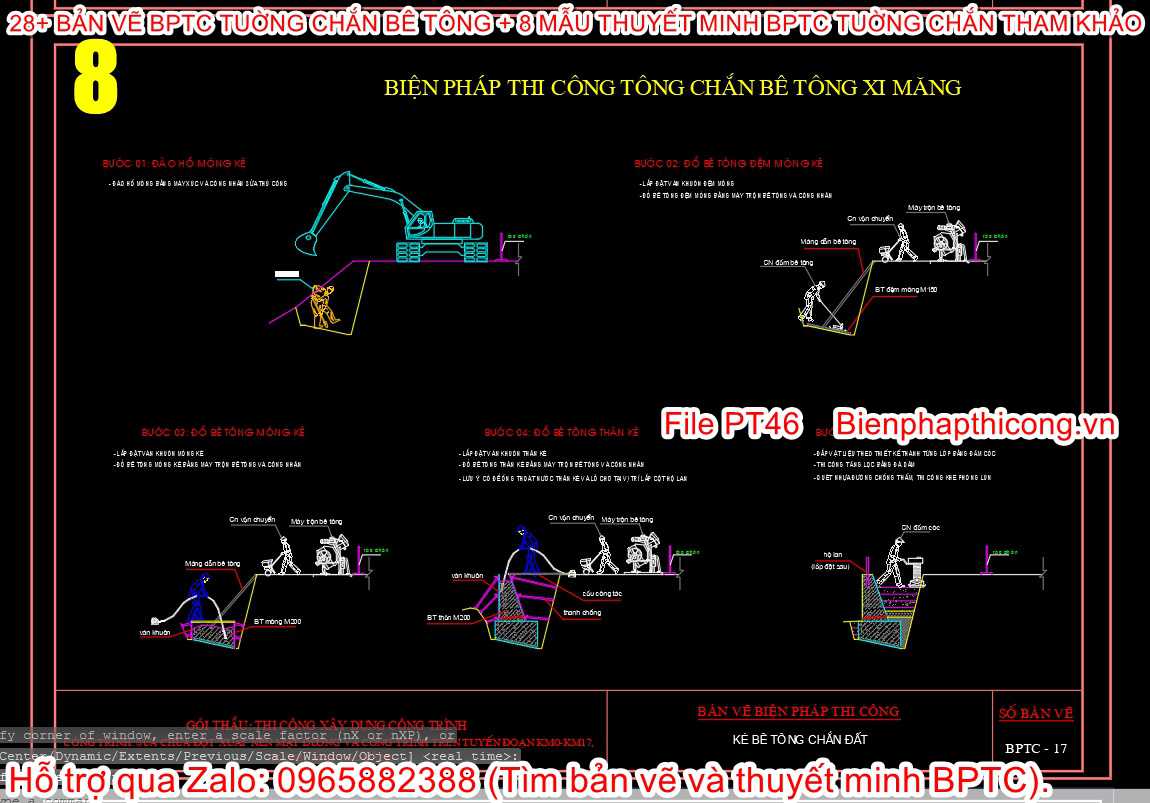

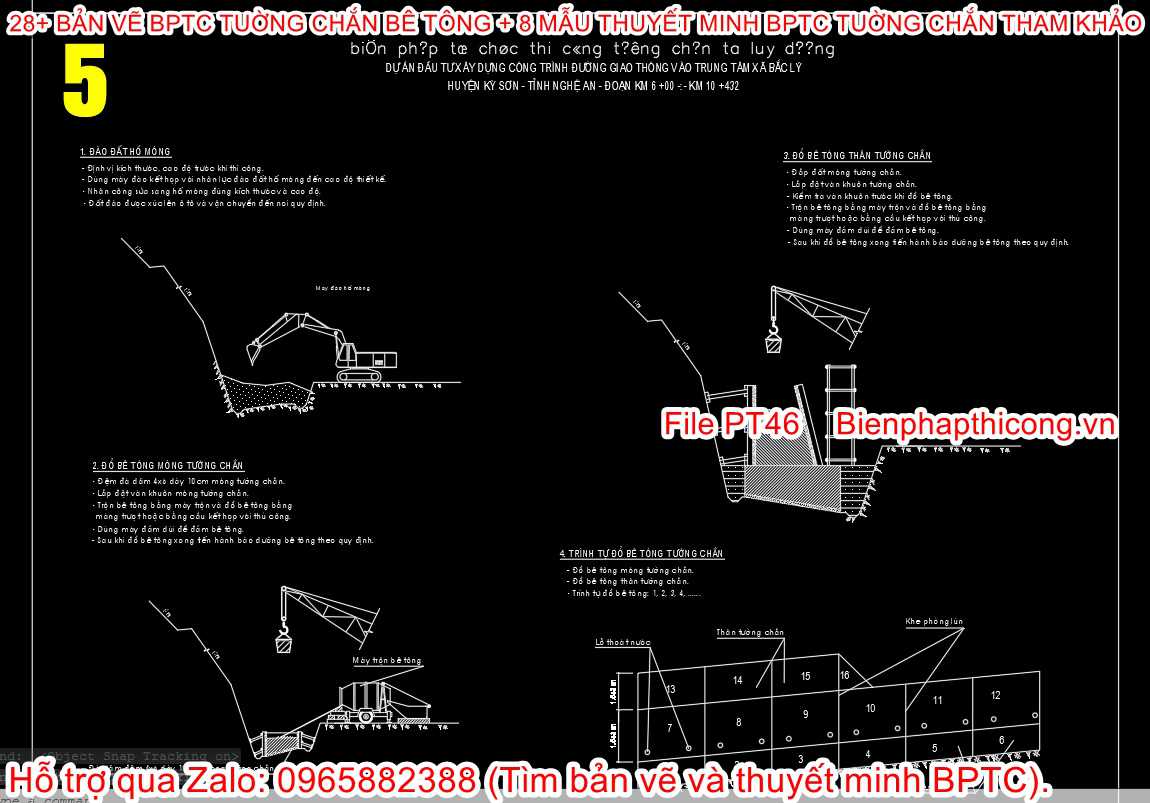

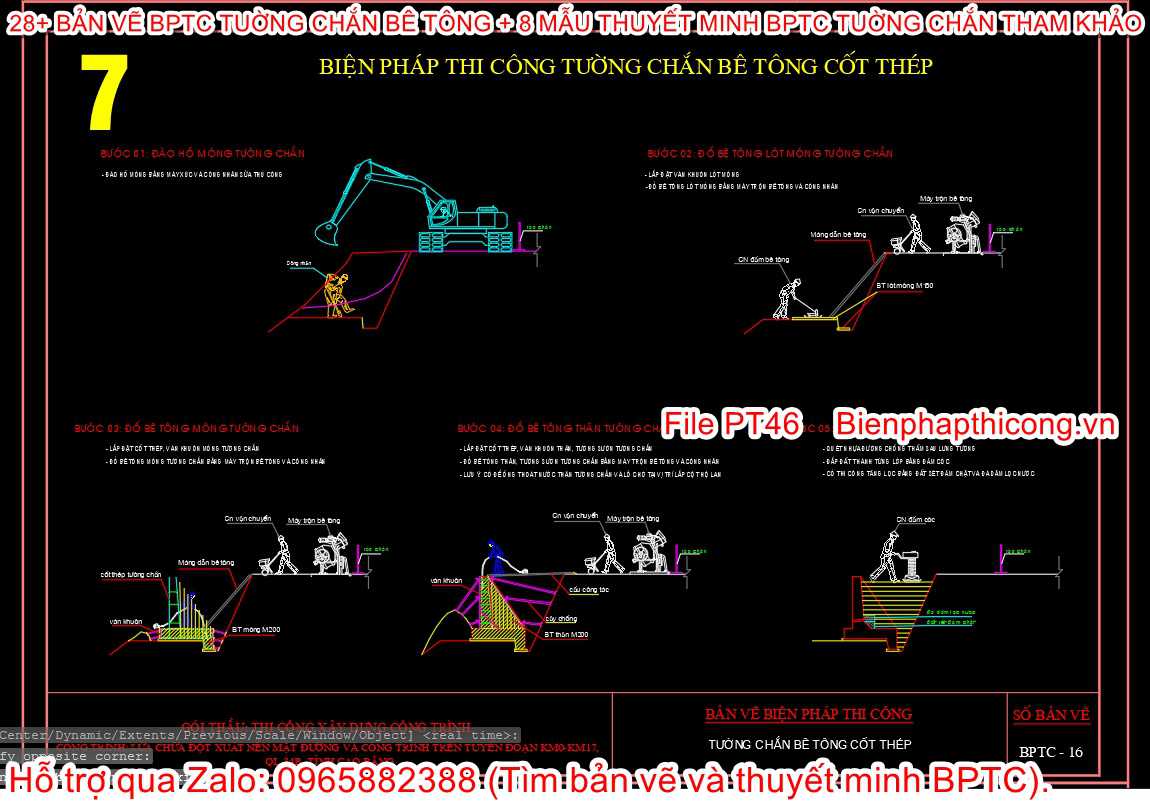

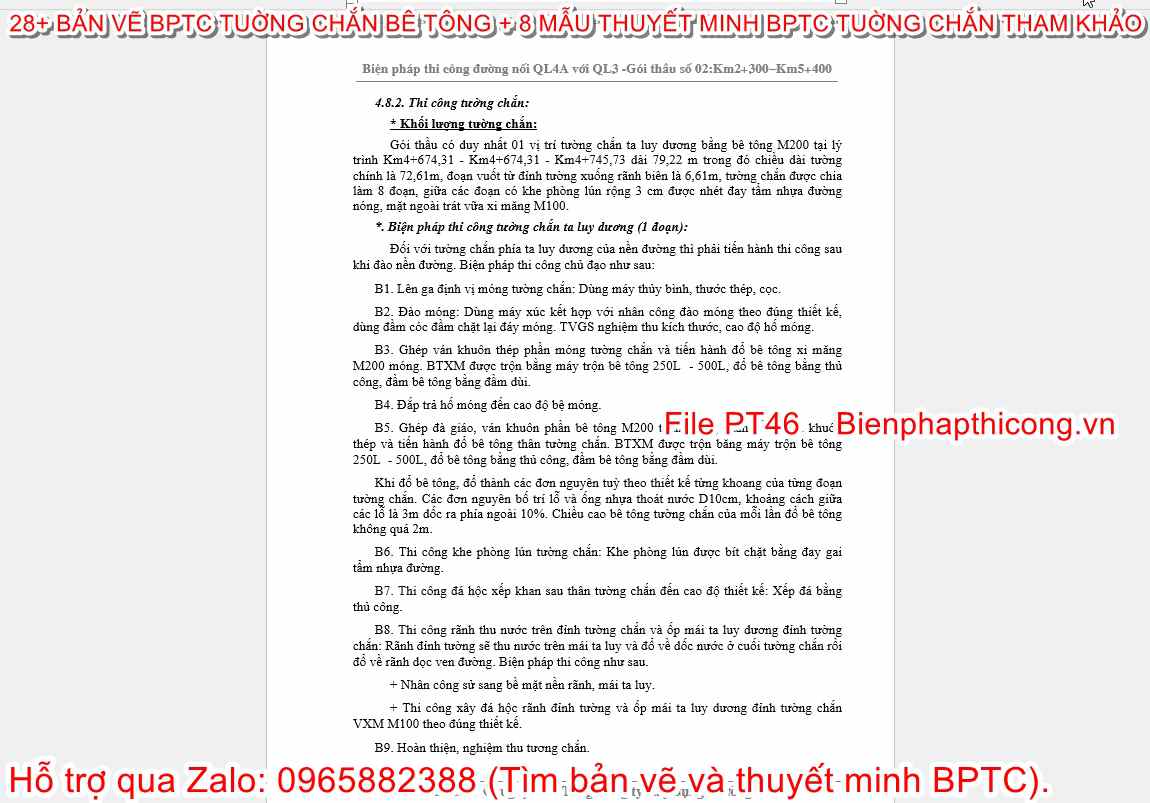

B1. Lên ga định vị móng tường chắn: Dùng máy thủy bình, thước thép, cọc.

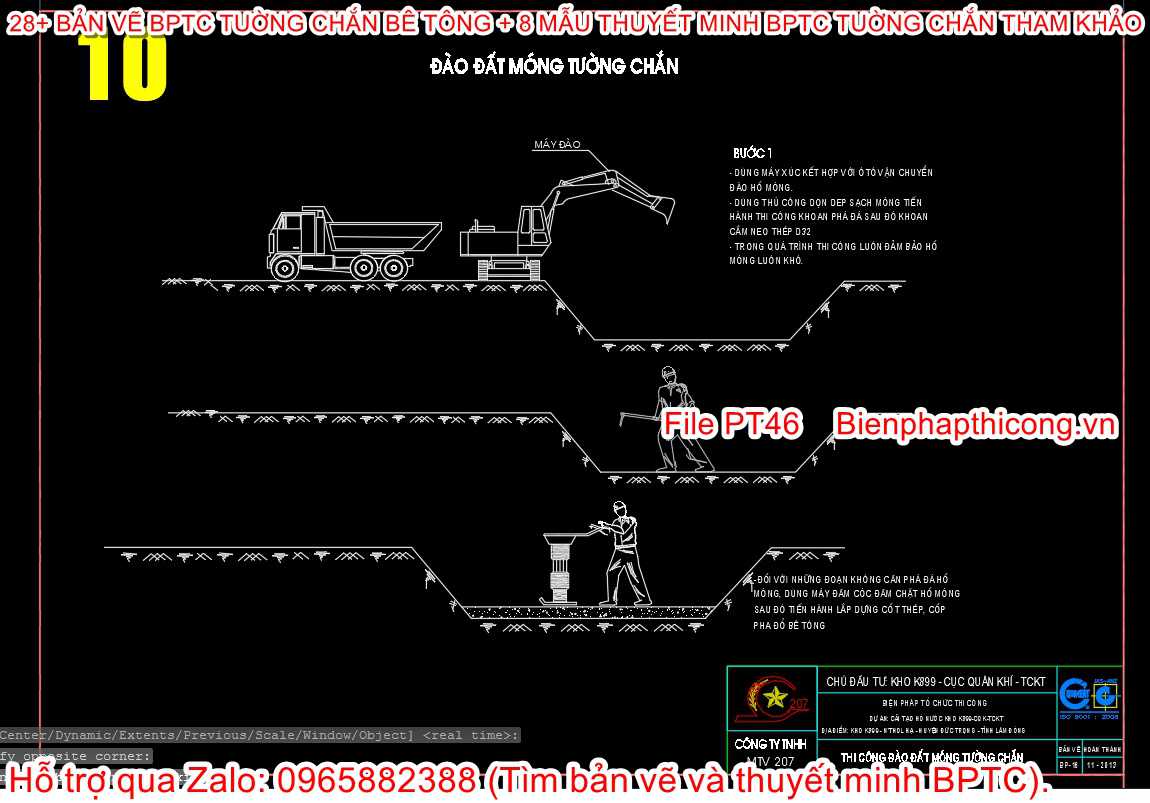

B2. Đào móng: Dùng máy xúc kết hợp với nhân công đào móng theo đúng thiết kế, dùng đầm cóc đầm chặt lại đáy móng. TVGS nghiệm thu kích thước, cao độ hố móng.

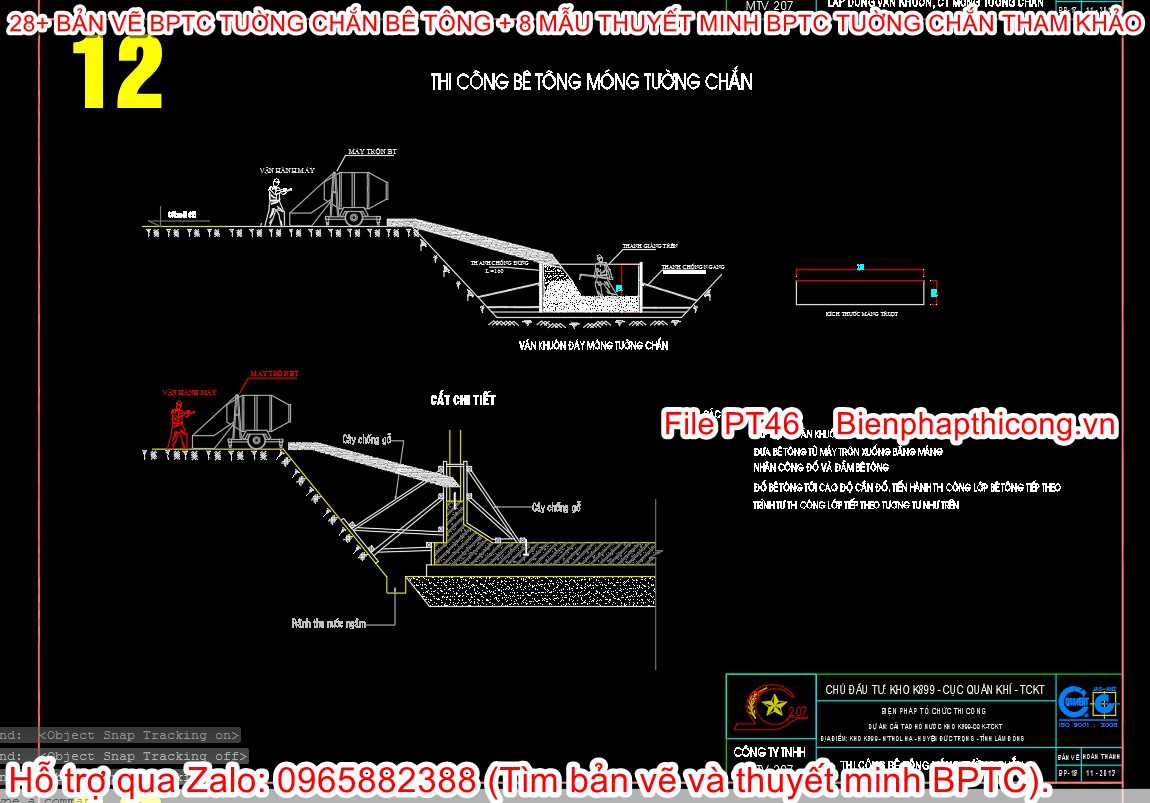

B3. Ghép ván khuôn thép phần móng tường chắn và tiến hành đổ bê tông xi măng M200 móng. BTXM được trộn bằng máy trộn bê tông 250L – 500L, đổ bê tông bằng thủ công, đầm bê tông bằng đầm dùi.
B4. Đắp trả hố móng đến cao độ bệ móng.

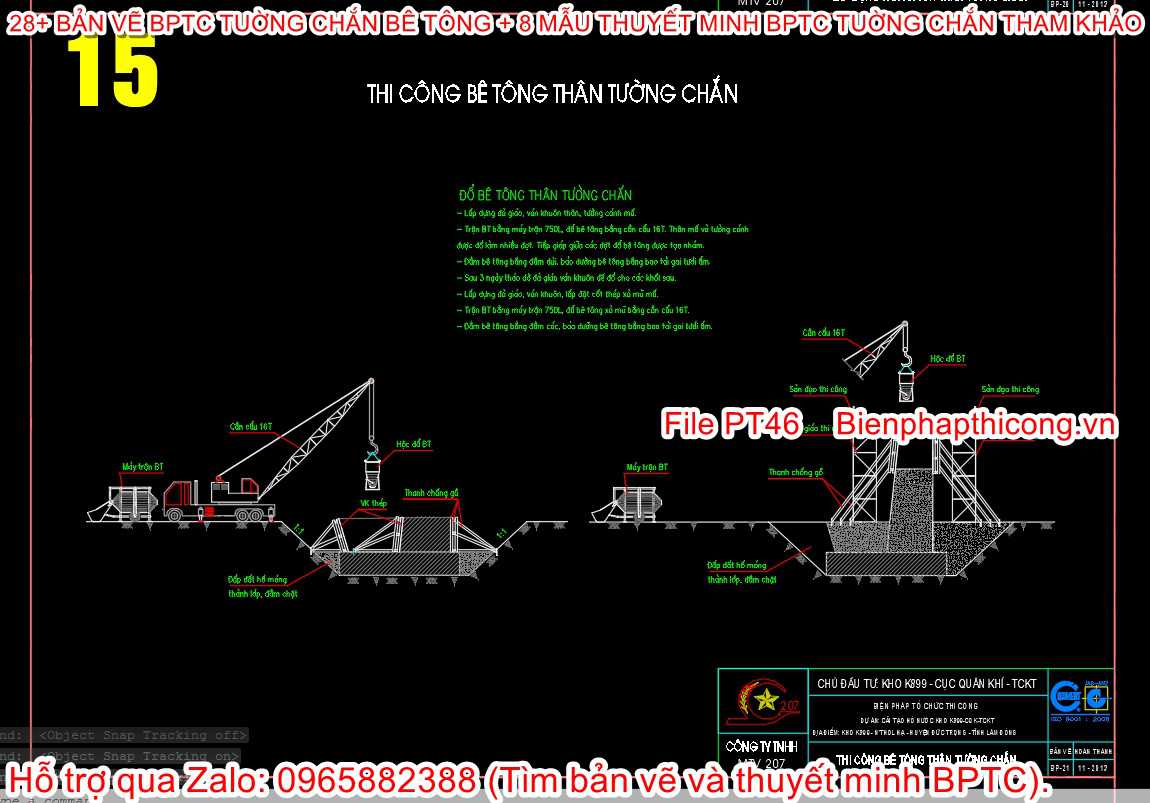

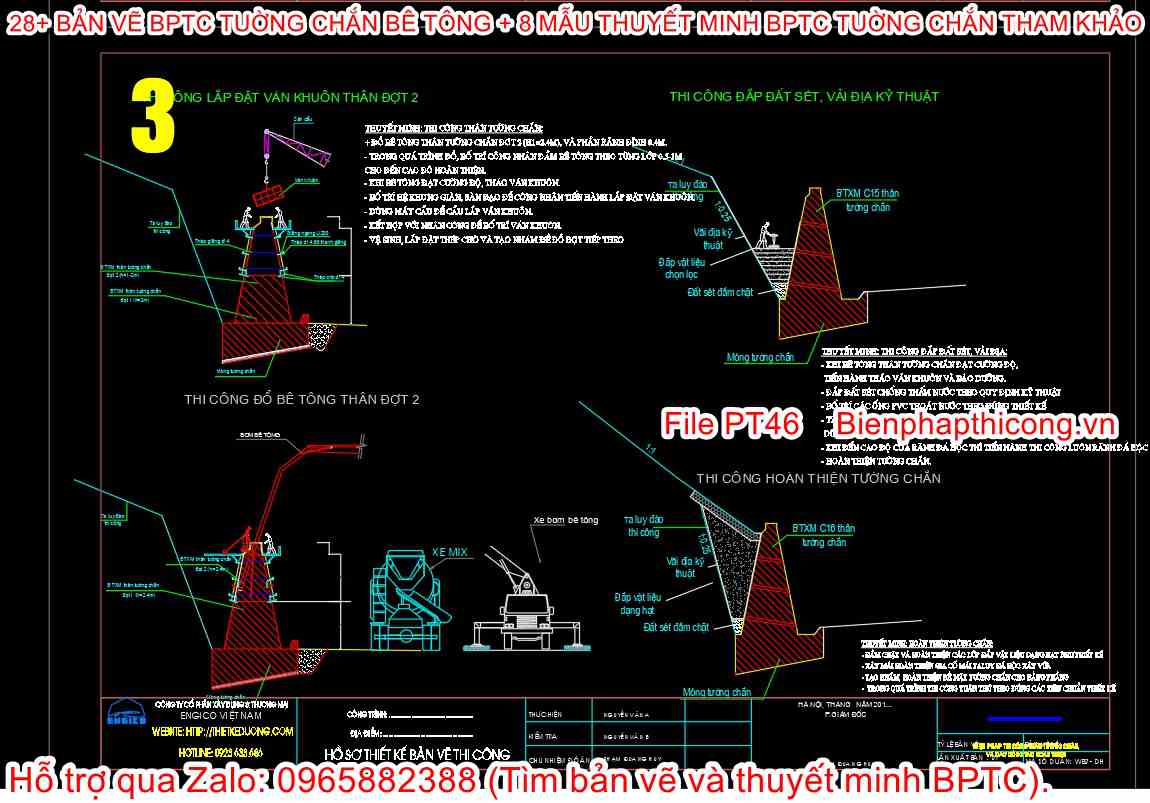

B5. Ghép đà giáo, ván khuôn phần bê tông M200 thân tường chắn bằng ván khuôn thép và tiến hành đổ bê tông thân tường chắn. BTXM được trộn bằng máy trộn bê tông 250L – 500L, đổ bê tông bằng thủ công, đầm bê tông bằng đầm dùi.

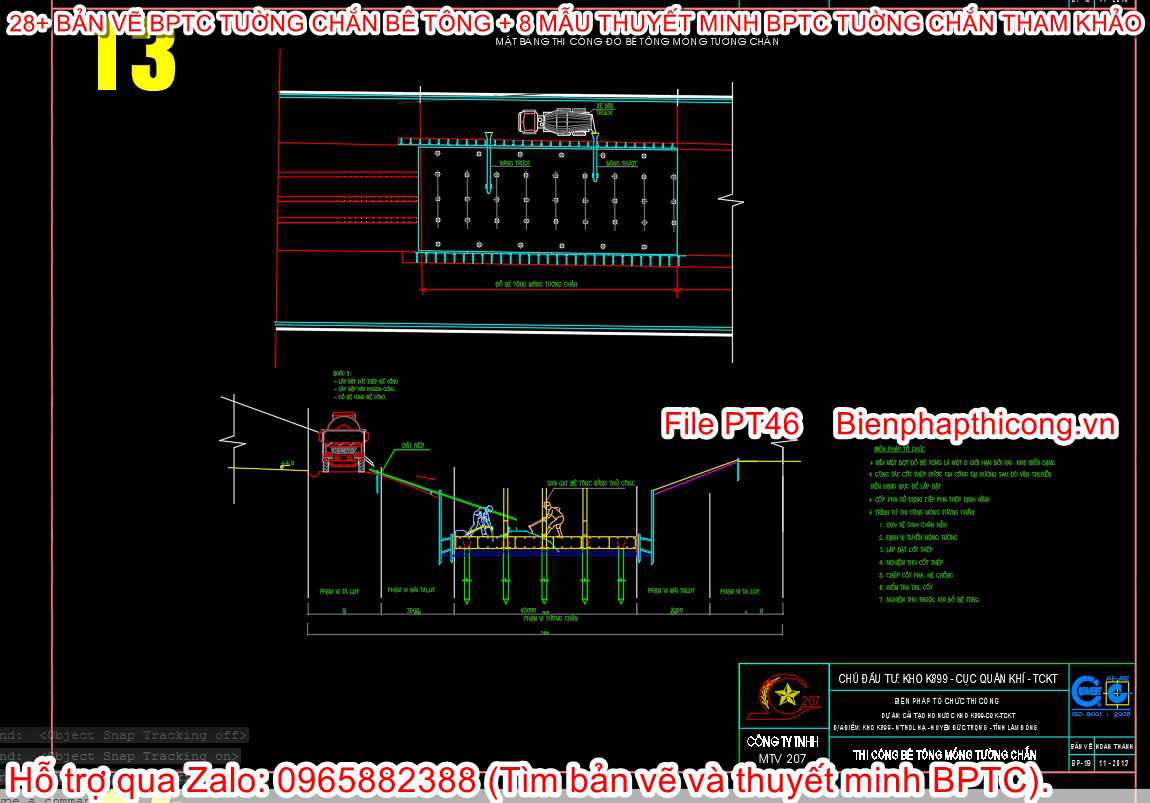

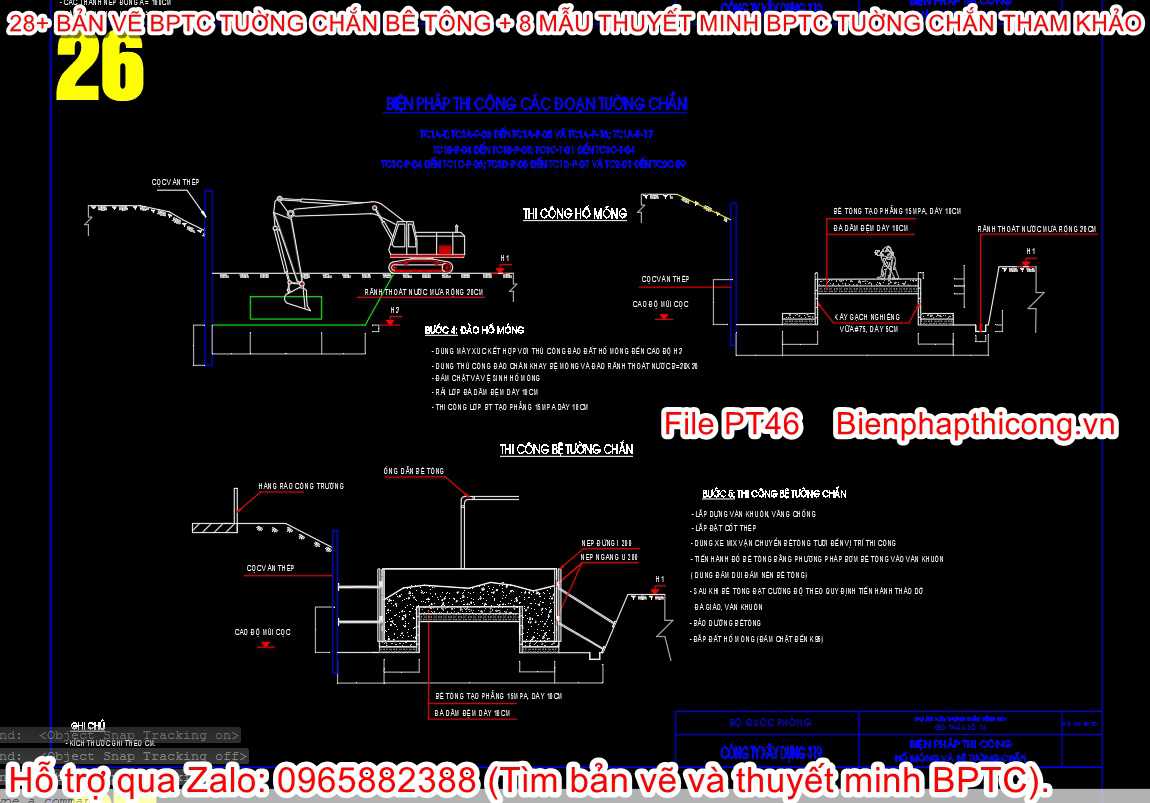

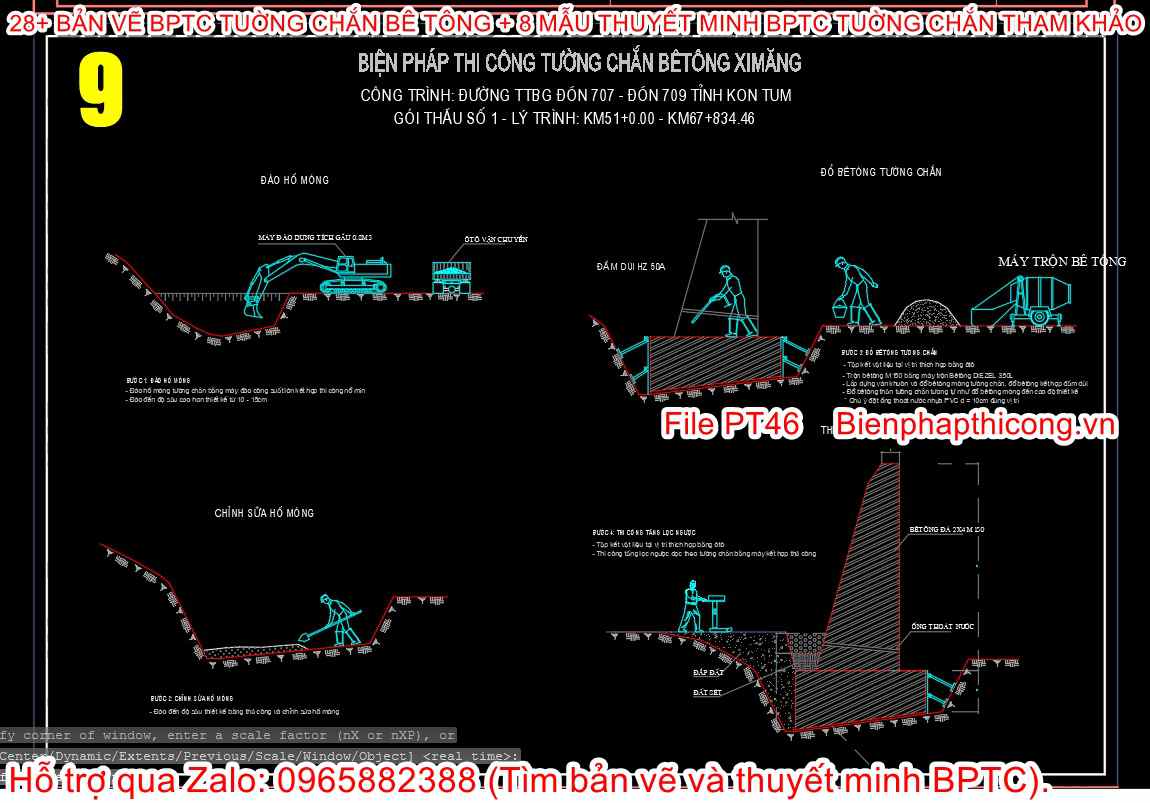

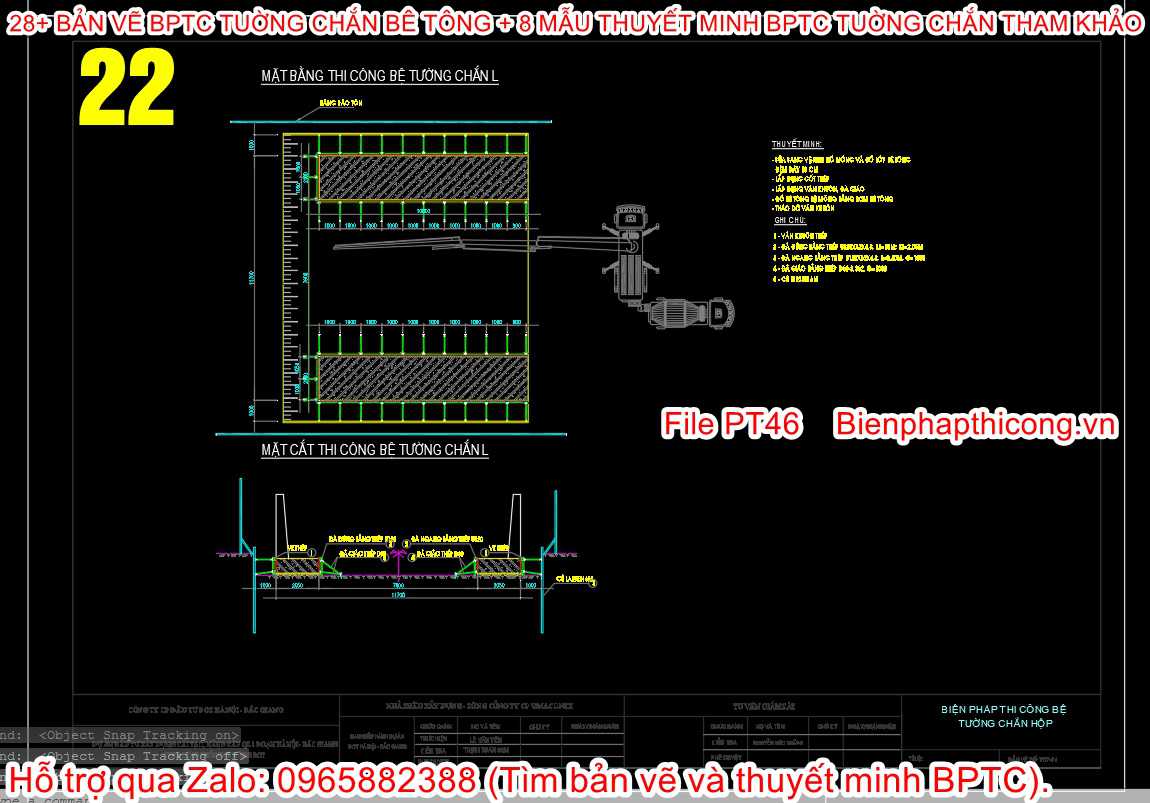

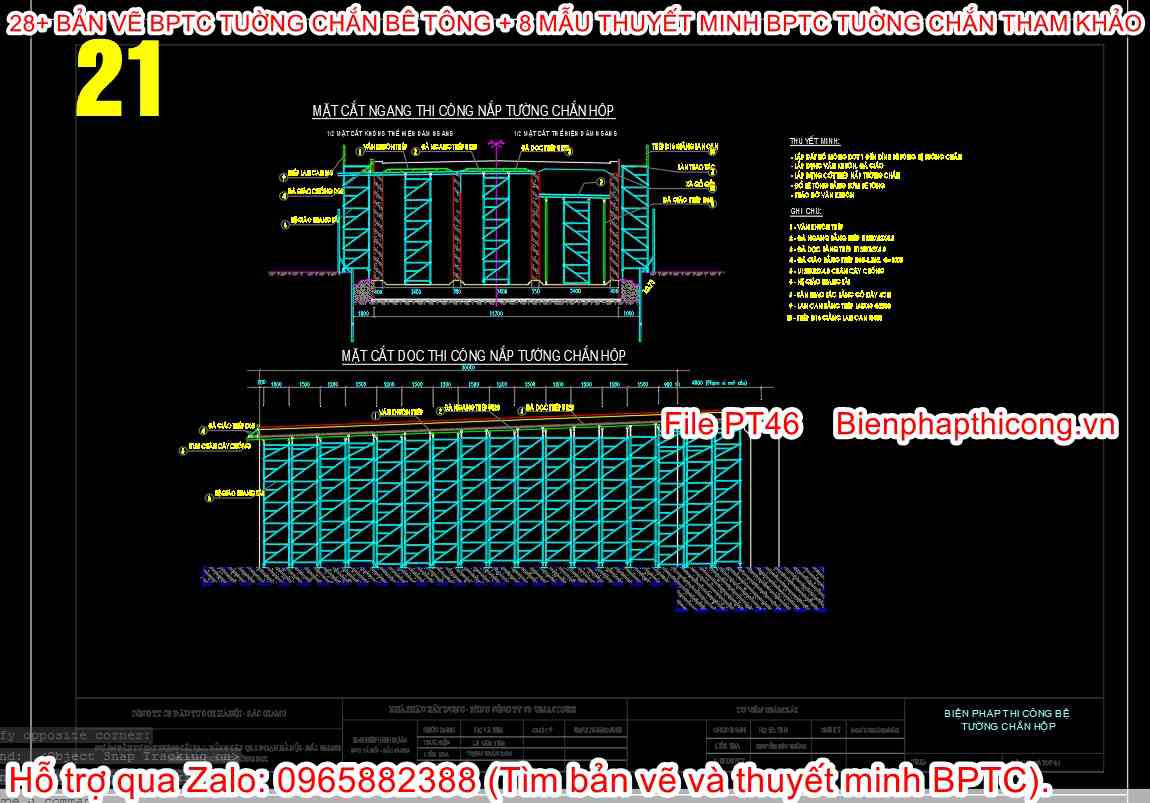

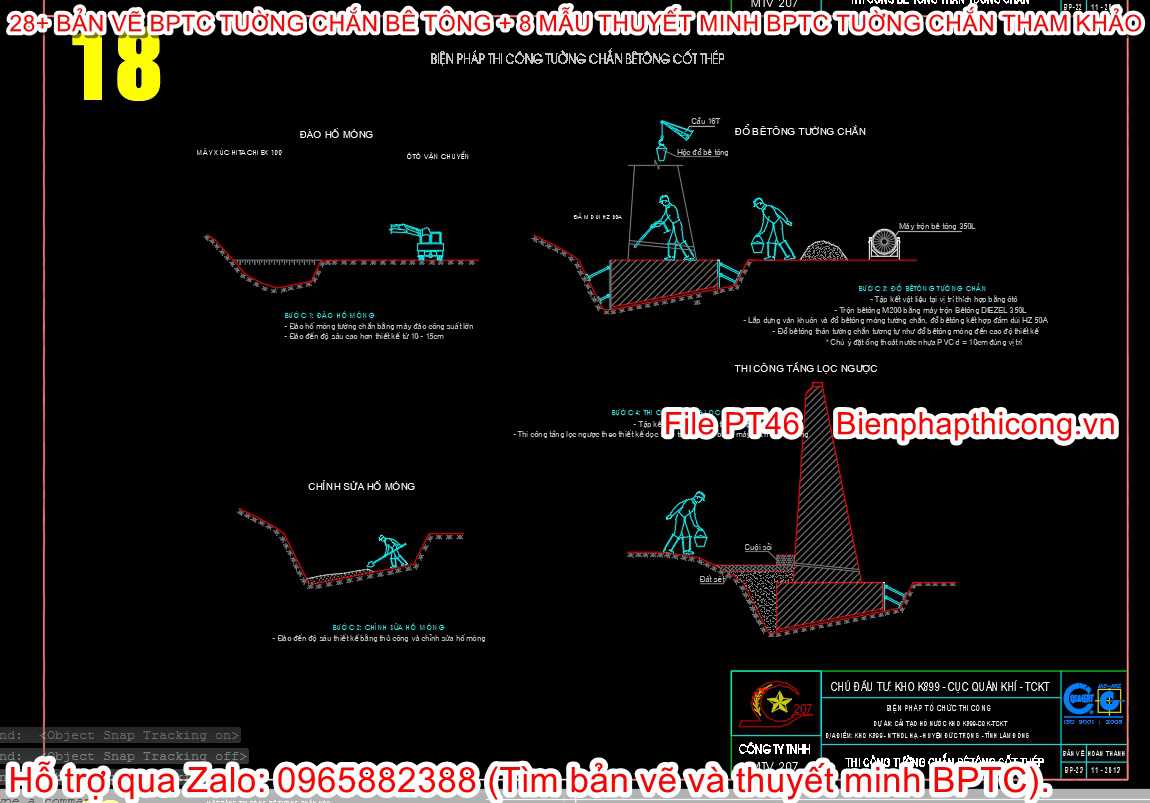

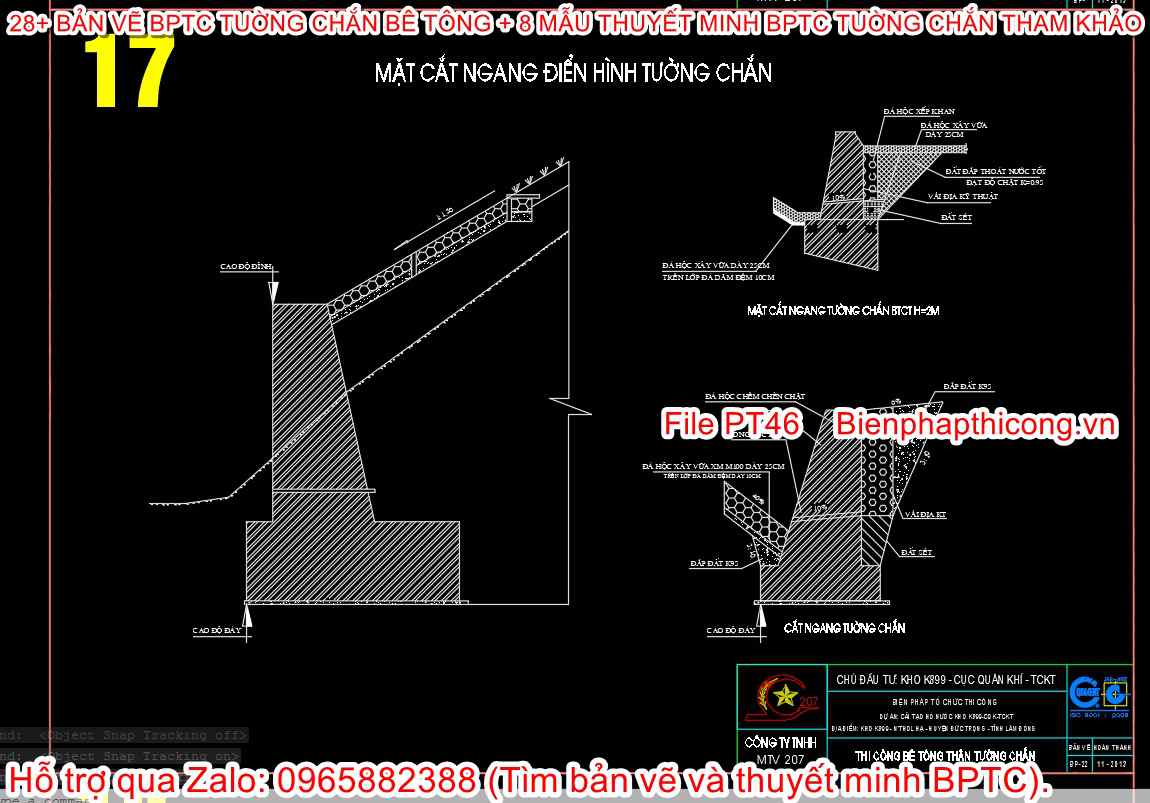

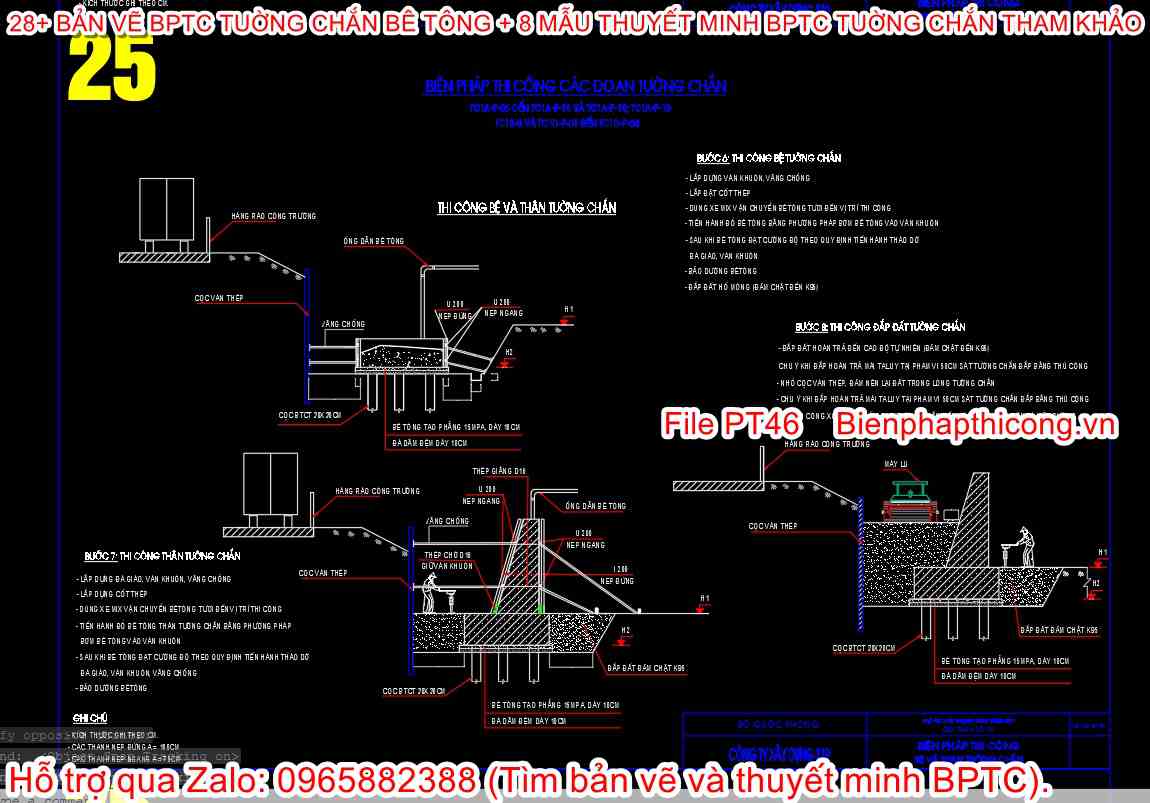

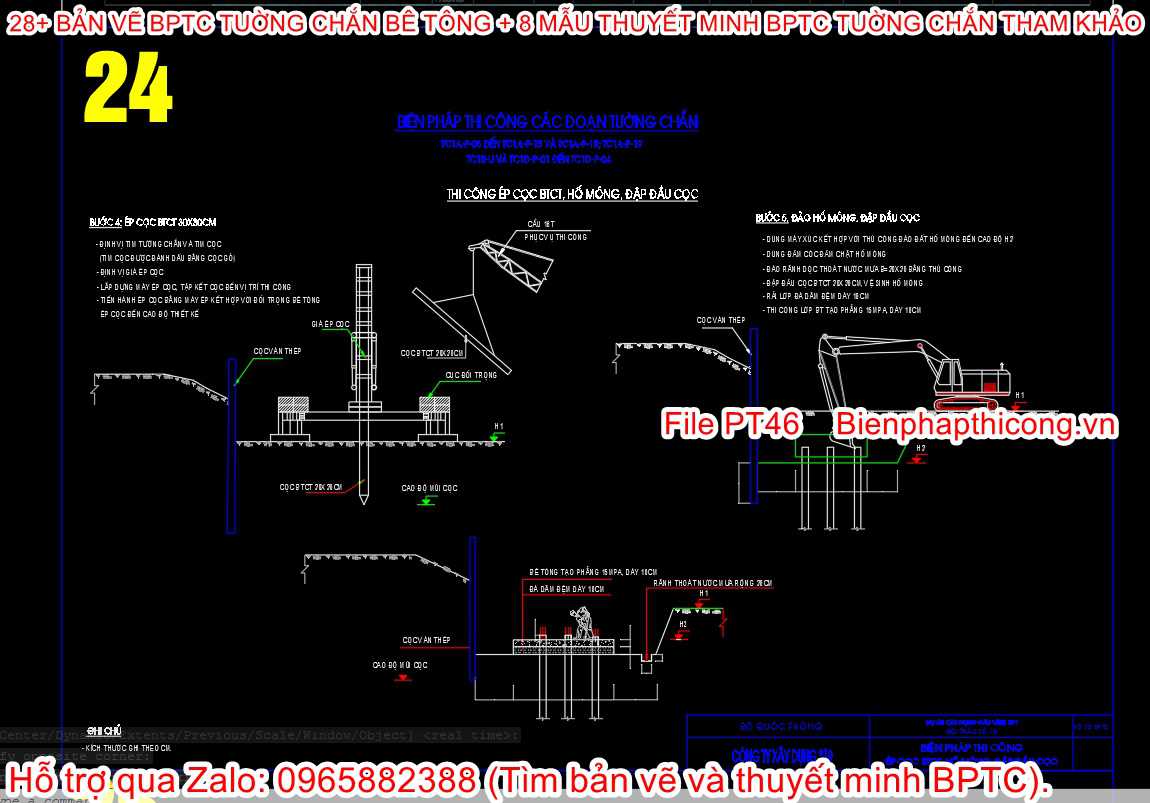

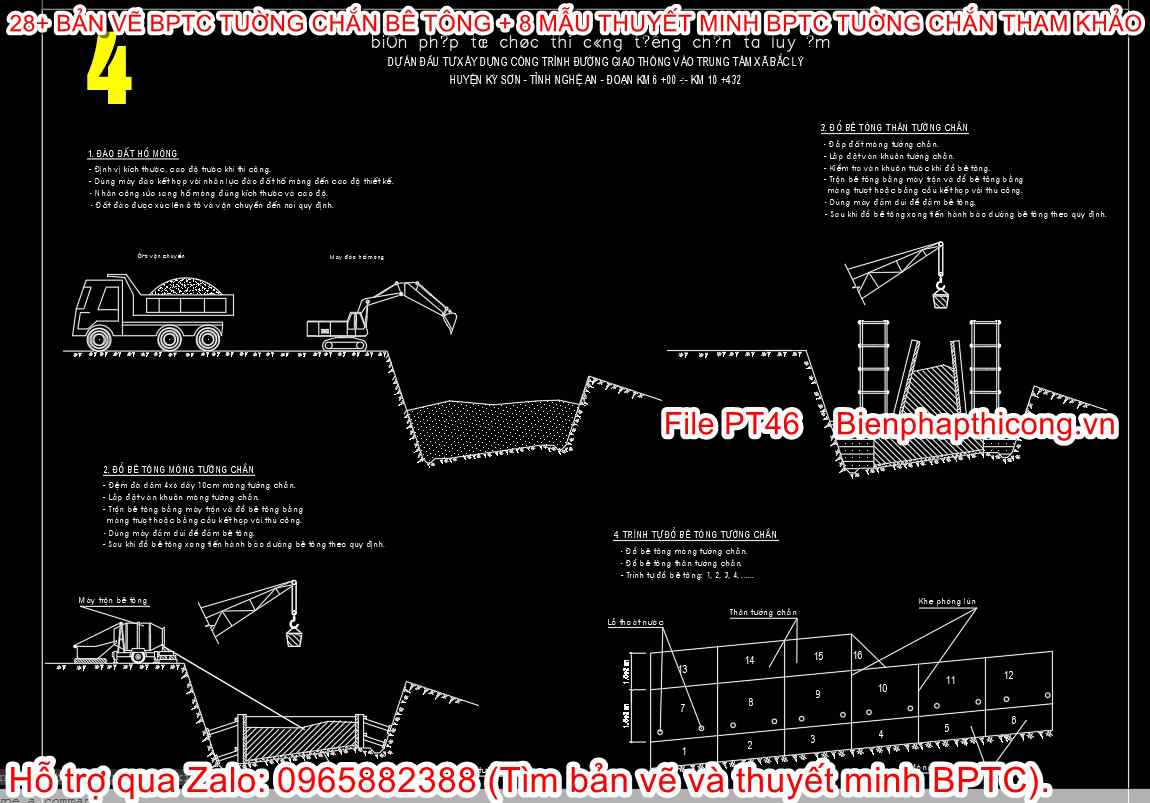

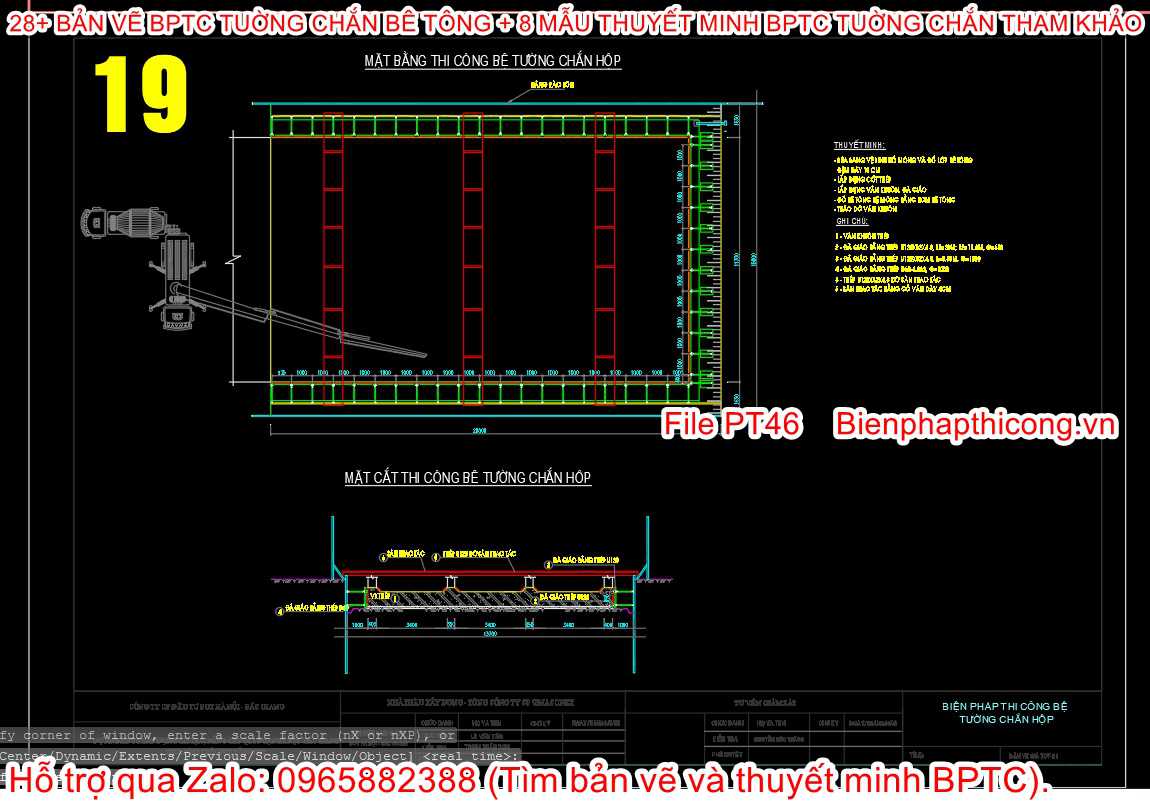

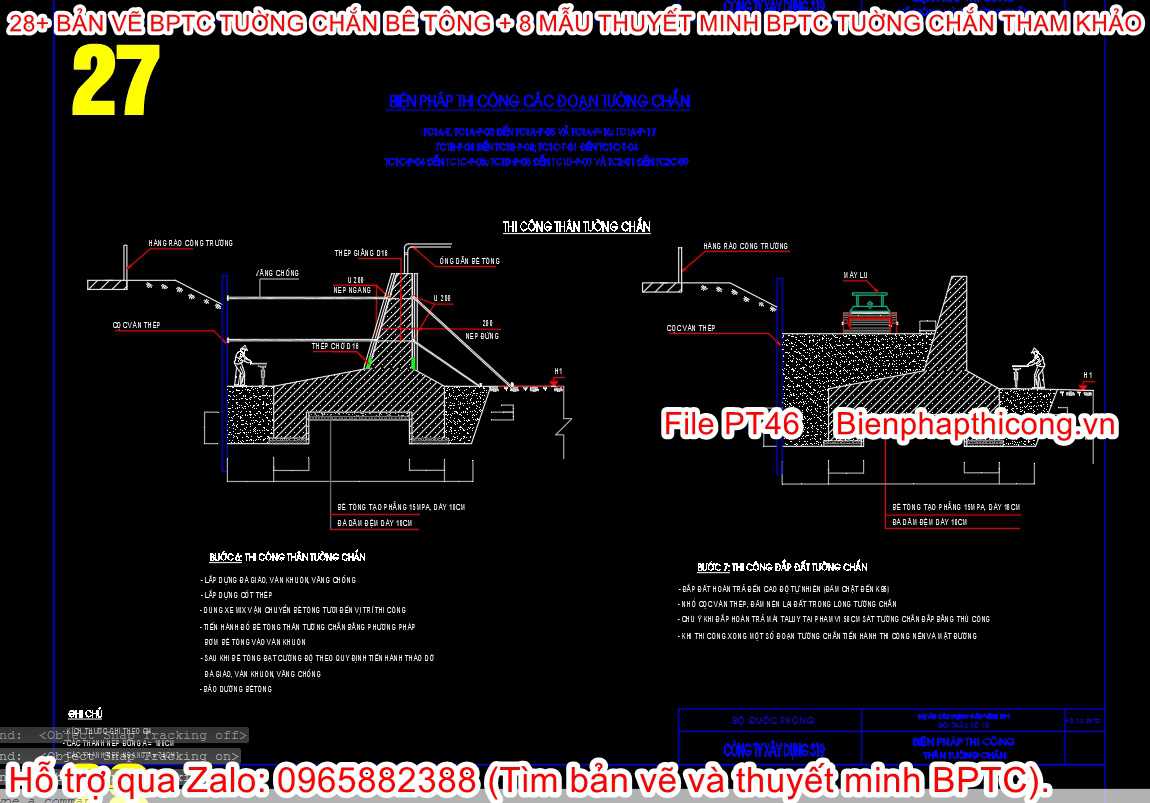

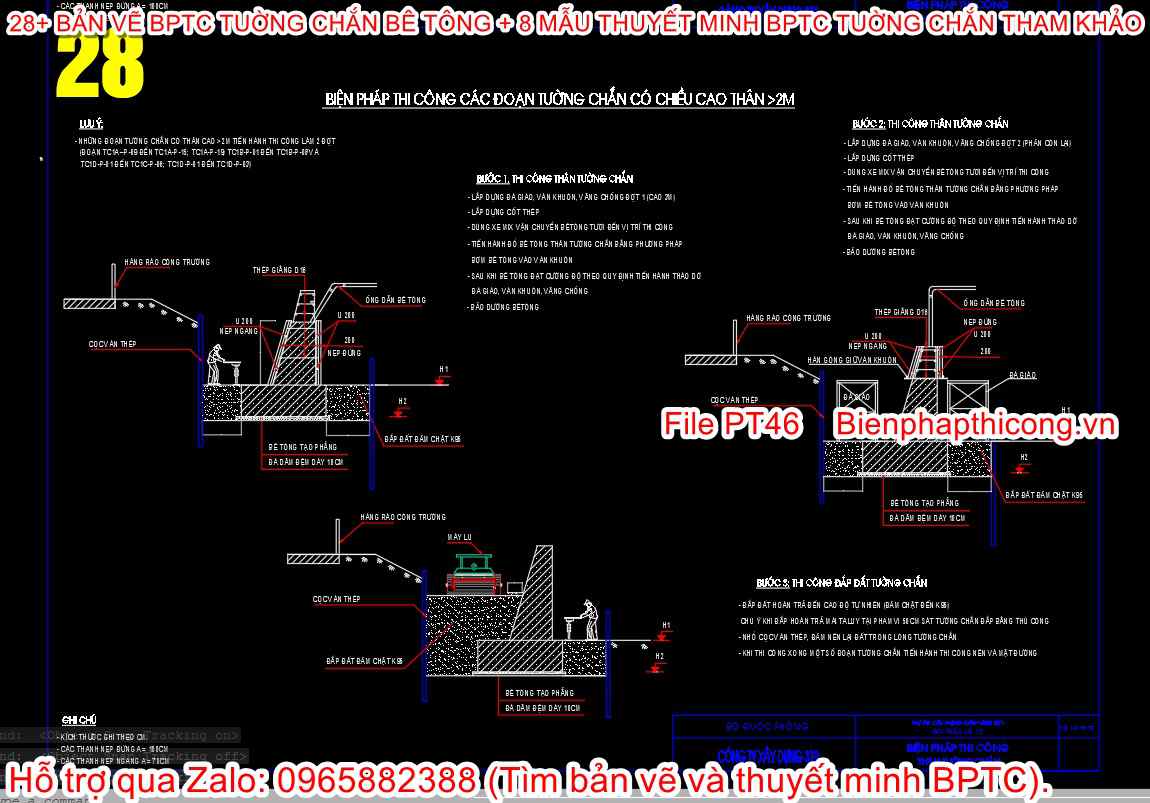

Bản vẽ biện pháp thi công tường chắn bê tông cad.
