Tải bản vẽ biện pháp thi công phòng cháy chữa cháy cad
Bạn đang tìm kiếm tài liệu chuẩn phục vụ cho việc lập hồ sơ thầu, thiết kế hay giám sát lắp đặt hệ thống phòng cháy chữa cháy? Bản vẽ biện pháp thi công phòng cháy chữa cháy bằng phần mềm AutoCAD chính là giải pháp tối ưu giúp bạn tiết kiệm thời gian và đảm bảo độ chính xác kỹ thuật cao nhất.
Bộ bản vẽ tổng hợp toàn bộ các hạng mục cốt lõi, từ nhà xưởng đến hệ thống ống gió hút khói, đáp ứng đầy đủ các tiêu chuẩn nghiệm thu PCCC hiện hành.
TẢI NGAY MẪU BPTC NÀY
XEM VIDEO GIỚI THIỆU CÁC BẢN VẼ VÀ THUYẾT MINH CÓ TRONG FILE NÀY.
Chi tiết các bản vẽ BPTC phòng cháy chữa cháy hay.
Biện pháp lắp đặt quạt, thiết bị hút khói và máy bơm
- Vận chuyển và định vị: Bản vẽ mô tả chi tiết giải pháp dùng ba lăng xích, xe nâng và cẩu tự hành để di chuyển bơm, quạt công nghiệp vào đúng vị trí an toàn.
- Lắp đặt hệ thống quạt hướng trục: Bản vẽ chi tiết kết cấu khung treo cố định quạt lên trần, giá đỡ chắc chắn bám vào dầm bê tông.
- Thi công lắp đặt máy bơm: Quy trình đổ bệ bê tông cốt thép giảm chấn cho các loại máy bơm trục đứng, trục ngang và kết nối đường ống đầu hút/đầu đẩy.
Lắp đặt hệ thống báo cháy và chiếu sáng sự cố

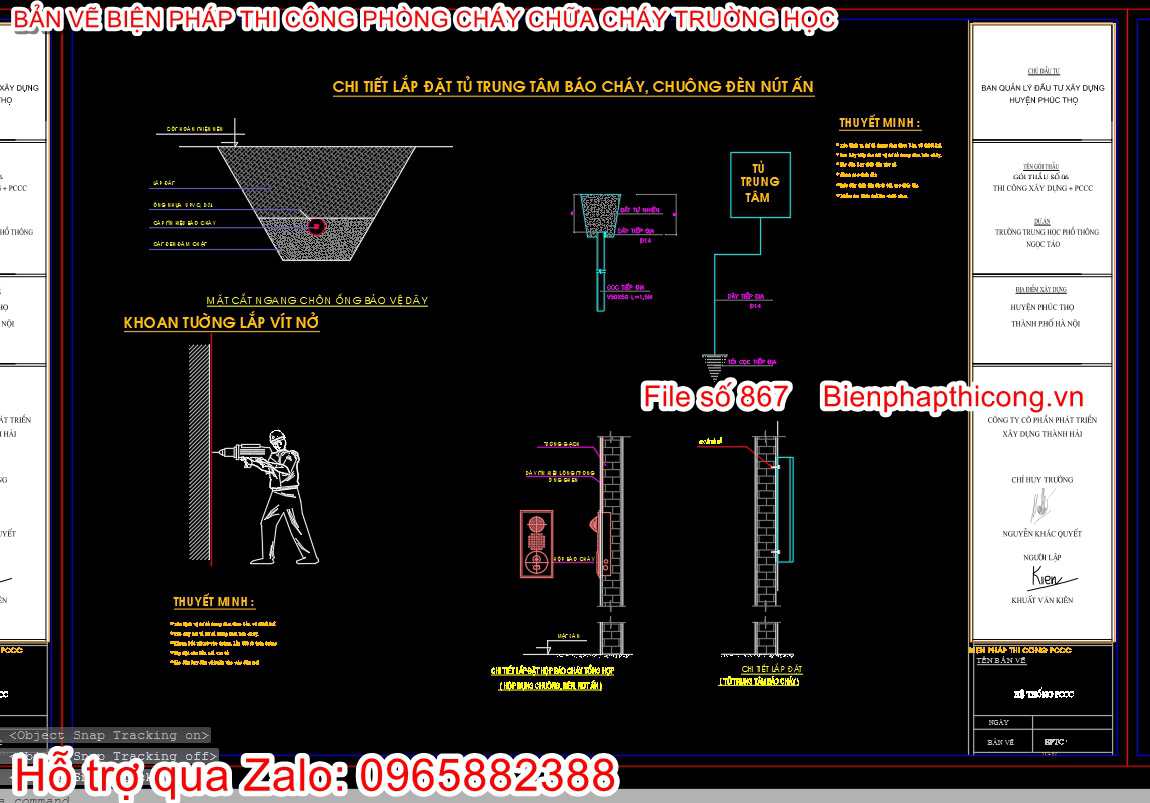

- Hệ thống tủ trung tâm: Biện pháp đi máng cáp, ống luồn dây cáp nguồn và tín hiệu từ trần bê tông xuống tủ trung tâm báo cháy.

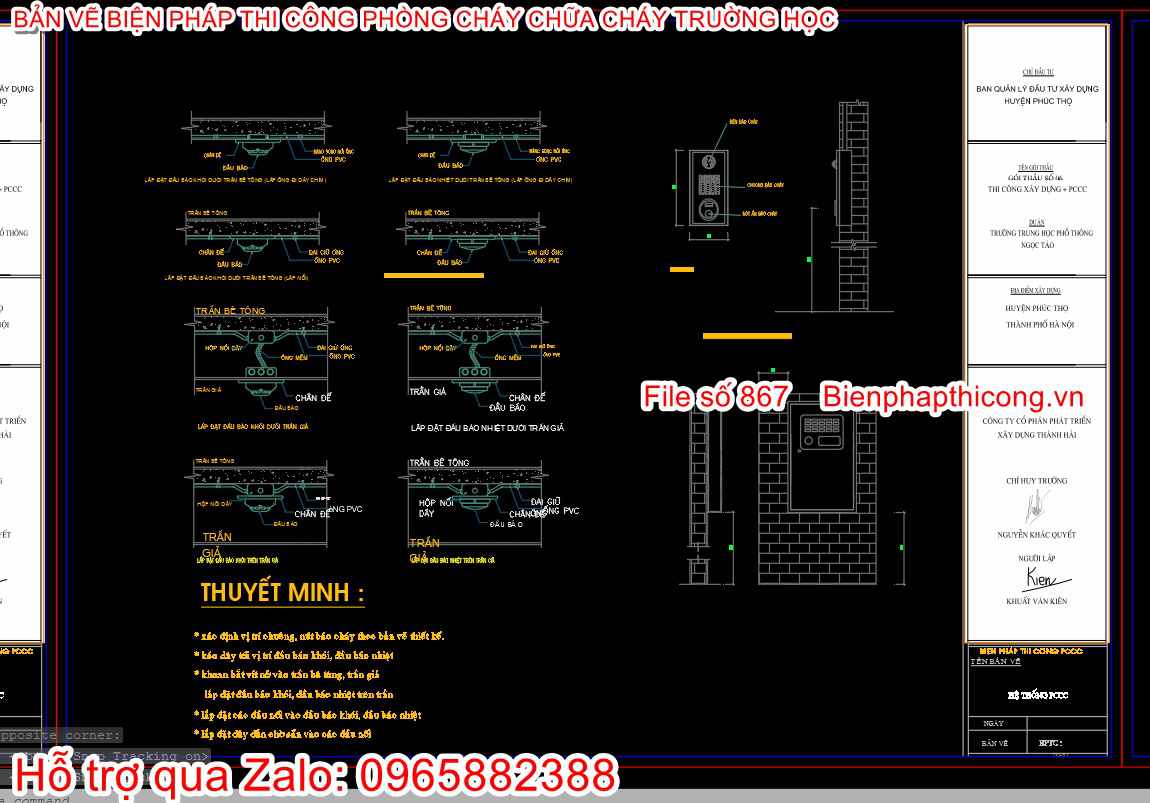

- Thiết bị đầu cuối: Chi tiết lắp đặt đầu báo cháy (báo khói, báo nhiệt) cố định trực tiếp dưới trần bê tông hoặc âm trần giả.

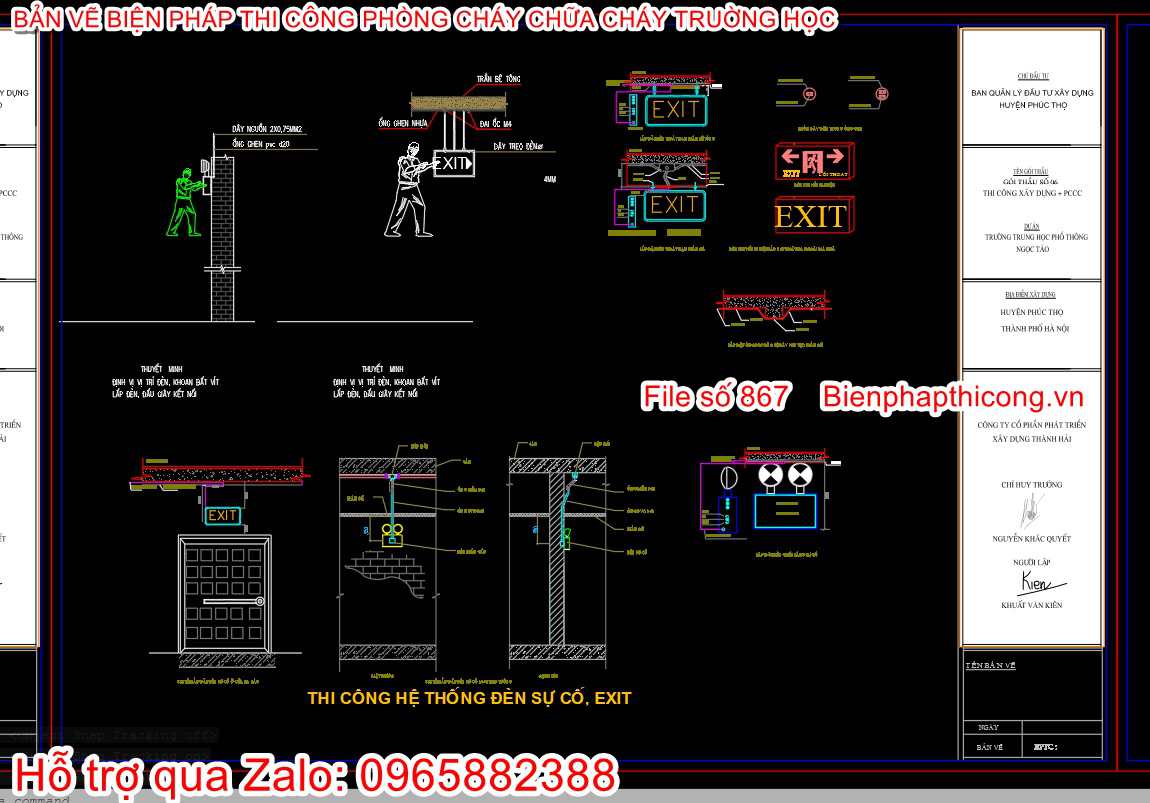

- Chiếu sáng khẩn cấp: Sơ đồ lắp đặt đèn EXIT, đèn chiếu sáng sự cố kết nối với hệ thống nguồn dự phòng, đảm bảo tính thẩm mỹ và đúng cao độ kỹ thuật.
Lắp đặt đường ống thép và phụ kiện chữa cháy

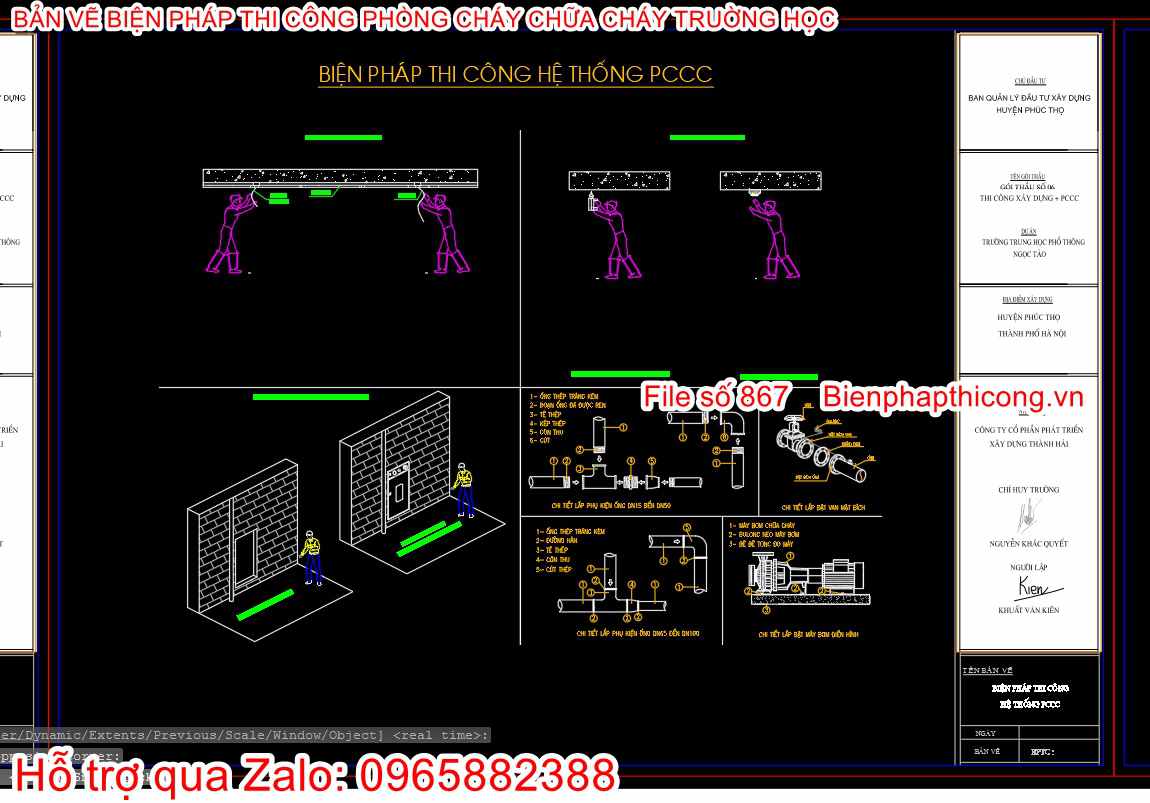

- Biện pháp treo đỡ ống: Chi tiết các loại giá treo ống loại 1, loại 2, khoảng cách giữa các giá treo điển hình và chi tiết liên kết bằng bu lông, kẹp chữ U.
- Đường ống xuyên tường/sàn: Giải pháp kỹ thuật xử lý chống thấm, chống cháy lan tại vị trí ống thép PCCC đi xuyên qua kết cấu bê tông.
- Kết nối van và phụ kiện: Bản vẽ chi tiết các mối nối ống với van cổng bằng mặt bích hoặc nối ren, đảm bảo hệ thống chịu được áp lực cao.
Hệ thống chữa cháy vách tường và đầu phun Sprinkler

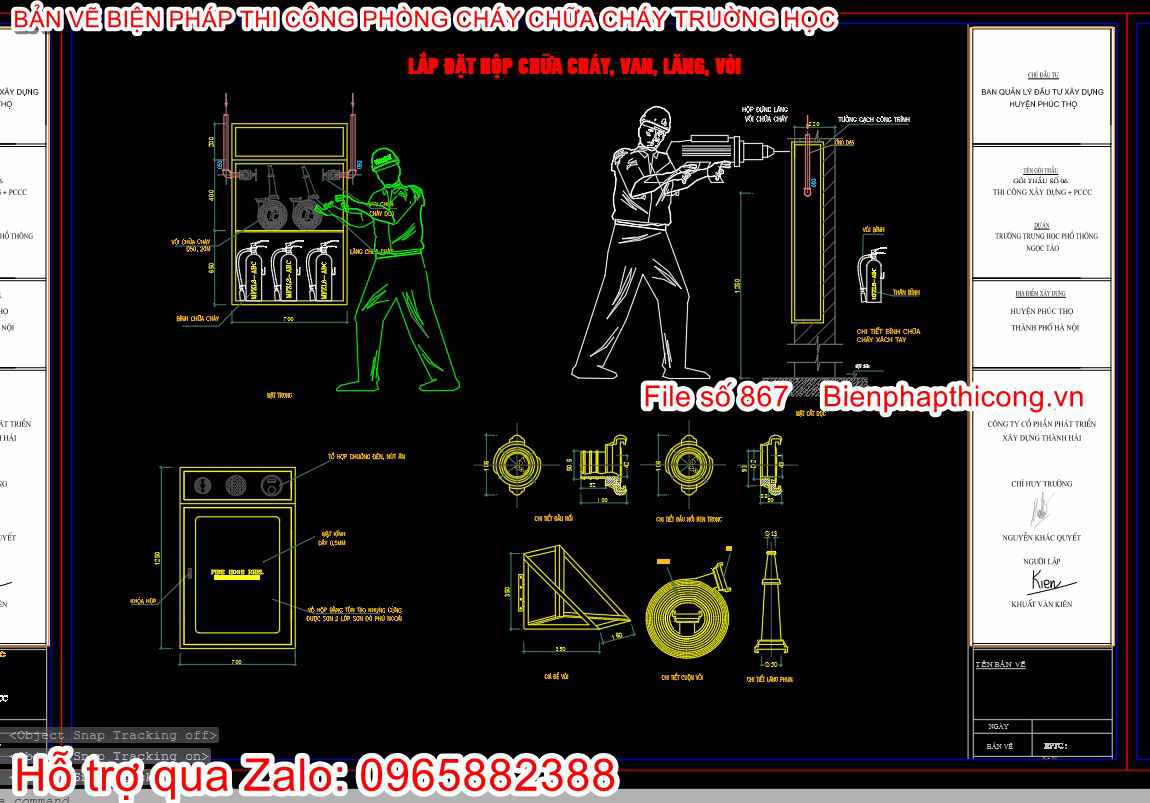

- Hộp chữa cháy trong nhà: Bản vẽ mặt bằng, mặt đứng chi tiết lắp đặt tủ PCCC âm tường hoặc nổi tường, bao gồm vị trí cuộn vòi, lăng phun và bình khí CO2/ABC.
- Đầu phun Sprinkler & Ống nhánh: Quy trình thi công sử dụng xe nâng người (xe boom lift hoặc Scissor lift) thi công trên cao, lắp đặt ống nhánh và định vị đầu phun quay lên hoặc quay xuống chuẩn xác.
Thi công xây lắp hố ga PCCC hệ H
- Biện pháp đào đất, cắt tường, thi công bản đáy hố ga.
- Chi tiết đổ bê tông tường hố ga, lắp đặt cốt thép và tấm nắp hố ga chịu lực.
Kèm 6 mẫu thuyết minh biện pháp thi công phòng cháy chữa cháy.
Tặng kèm 6 mẫu thuyết minh biện pháp thi công PCCC tham khảo:
1. Thuyết minh BPTC hệ thống phòng cháy siêu thị khu vui chơi giải trí – 69 trang.
2. Thuyết minh BPTC PCCC chung cư hết hợp thương mại dịch vụ – 66 trang.
3. Thuyết minh BPTC hệ thống PCCC – 17 trang.
4. Thuyết minh BPTC hệ thống PCCC bệnh viện – 29 trang.
5. Thuyết minh tổ chức thi công hệ thống PCCC – 44 trang.
6. Thuyết minh biện pháp thi công hệ thống phòng cháy bệnh viện đa khoa – 15 trang.
MỘT SỐ BẢN VẼ BIỆN PHÁP THI CÔNG KHÁC.
