Lệnh đối xứng trong cad, cách dùng mirror lật ngược đối tượng trong cad

Lệnh đối xứng trong cad hay lệnh mirror trong cad được sử dụng thường xuyên đối với người dùng autocad. Việc lấy đối xứng trong cad hỗ trợ chúng ta rất nhiều trong việc hoàn thiện các bản vẽ kỹ thuật. Hãy cùng chúng tôi tìm hiểu cách lệnh đối xứng trong autocad.

Cách sử dụng lệnh đối xứng trong cad

Video chia sẻ cách dùng lệnh đối xứng trong cad hay và đơn giản.

Ví dụ 1 dưới đây ta sử dụng để vẽ giàn đầu hồi nhà xưởng này nhé.

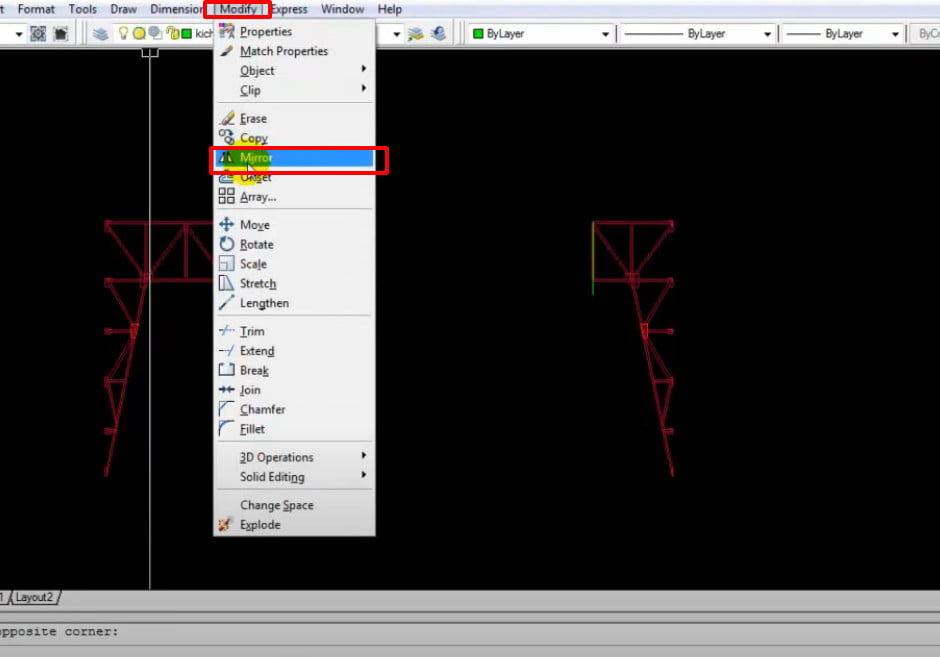

Bước 1: Nhập lệnh MI enter, hoặc trên menu Modify/mirror như ảnh phía dưới.

Bước 2: Chọn các đối tượng cần đối xứng rồi enter.

Lệnh Mirror trong cad
Lệnh Mirror trong cad

Bước 3: Click qua 2 điểm mà các đối tượng cần đối xứng qua rồi enter.

Lệnh Mirror hay lệnh lật ngược trong autocad được sử dụng rất nhiều trong quá trình hoàn thiện các bản vẽ kỹ thuật.

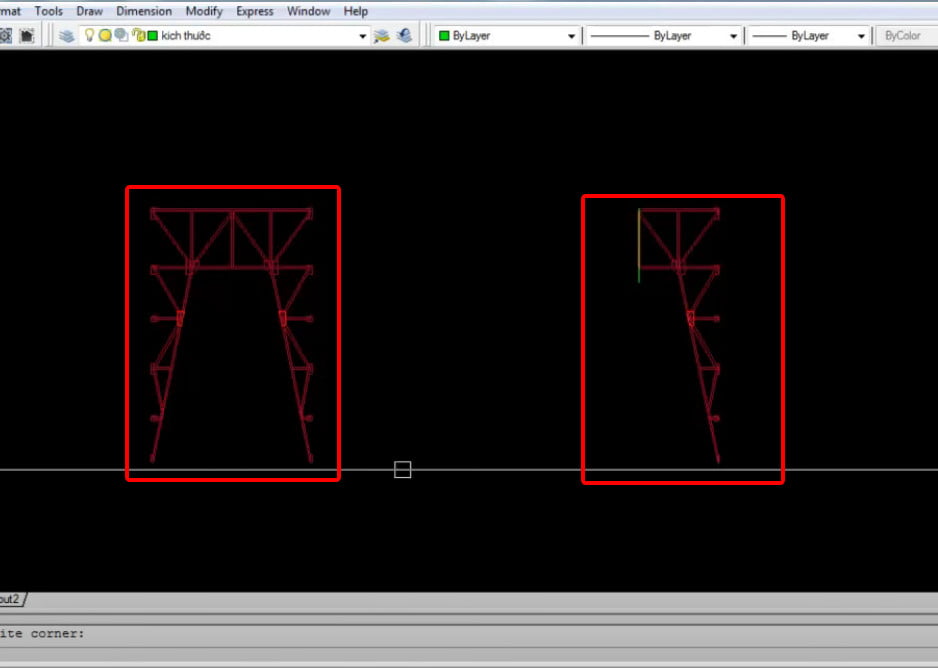

Kết quả sau khi sử dụng lệnh đối xứng
Kết quả sau khi sử dụng lệnh đối xứng

Ví dụ 2 dùng lệnh đối xứng qua trục trong cad bằng lệnh Mirror.

Chúng ta hãy cùng thử sử dụng lệnh đối xứng trong cad qua ví dụ 2 này nhé.

Bước 1: Chọn đối tượng cần đối xứng.

Lệnh lật ngược đối tượng trong cad
Lệnh lật ngược đối tượng trong cad

Bước 2: Sử dụng lệnh MI trong cad hoặc chọn lệnh từ thanh công cụ như ảnh dưới đây.

Lệnh Mi trong cad
Lệnh Mi trong cad

Bước 3: Click chuột trái chọn 2 điểm sẽ tạo ra đoạn thẳng để đối tượng đối xứng qua.

Lệnh MI được sử dụng như thế nào
Lệnh MI được sử dụng như thế nào
Kết quả khi sử dụng lệnh Mirror
Kết quả khi sử dụng lệnh Mirror

Lưu ý: Sau khi chọn 2 điểm sẽ có tùy chọn Yes/No để bạn chọn (Yes: là bạn sẽ xóa đối tượng gốc, No là giữ nguyên đối tượng gốc).

Một số câu hỏi liên quan đến lệnh Mirror trong cad

Cách dùng lệnh đối xứng mà chữ không bị ngược?

Bạn nhập lệnh MIRRTEXT trong cad rồi enter.

Giá trị là 0: Thì bạn đối xứng thì chữ sẽ không bị ngược.

Giá trị là 1: Thì bạn đối xứng thì chữ sẽ bị ngược.

Lệnh Mirrortext tùy chỉnh chữ sau khi mirror
Lệnh Mirrortext tùy chỉnh chữ sau khi mirror
