THIẾT KẾ XÂY DỰNG NHÀ 2 TẦNG HIỆN ĐẠI 5,5 X 13M TẠI PHƯỜNG HÀ TU, THÀNH PHỐ HẠ LONG, TỈNH QUẢNG NINH

THÔNG TIN CHUNG CỦA CĂN NHÀ ỐNG 2 TẦNG PHONG CÁCH HIỆN ĐẠI

 Chủ đầu tư:Anh Cường
 Địa chỉ:Bến xe Hà Tu, thành phố Hạ Long, tỉnh Quảng Ninh
 Loại hình:Thiết kế nhà phố hiện đại
 Số Tầng:2 tầng
 Mặt tiền:Mặt tiền 5,5 m
 Tổng diện tích: 5,5m x 13m
 Công năng:
  • Tầng 1: 01 phòng khách, 01 phòng bếp, 01 nhà vệ sinh, 01 sân sau
  • Tầng 2: 02 phòng ngủ, 01 nhà vệ sinh, 01 phòng thờ
 Đơn vị thiết kế:Tư vấn thiết kế Phan Thịnh
 Năm thực hiện:2020

PHƯƠNG ÁN THIẾT KẾ PHỐI CẢNH XÂY DỰNG NGÔI NHÀ 2 TẦNG PHONG CÁCH HIỆN ĐẠI Ở QUẢNG NINH

Phối cảnh thiết kế xây dựng nhà 2 tầng hiện đại ở Quảng Ninh, mẫu nhà 5,5x13m
Phối cảnh thiết kế xây dựng nhà 2 tầng hiện đại ở Quảng Ninh, mẫu nhà 5,5x13m



Mẫu thiết kế nhà ống 2 tầng hiện đại mặt tiền 5,5m ở Quảng Ninh
Mẫu thiết kế nhà ống 2 tầng hiện đại mặt tiền 5,5m ở Quảng Ninh
Mặt tiền 5,5m hiện đại đẹp ở phường Hà Tu, thành phố Hạ Long, Quảng Ninh
Mặt tiền 5,5m hiện đại đẹp ở phường Hà Tu, thành phố Hạ Long, Quảng Ninh
Ảnh chụp hồ sơ thiết kế chuẩn bị bàn giao, nhà anh Hoàng Kiên Cường tại phường Hà Tu
Ảnh chụp hồ sơ thiết kế chuẩn bị bàn giao, nhà anh Hoàng Kiên Cường tại phường Hà Tu

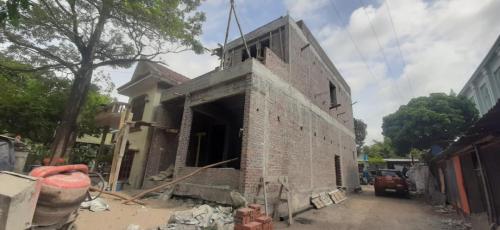

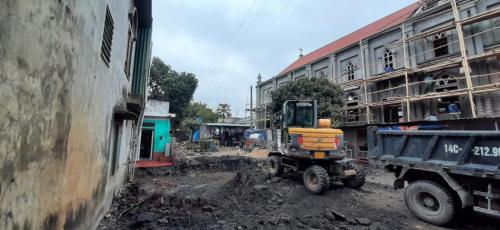

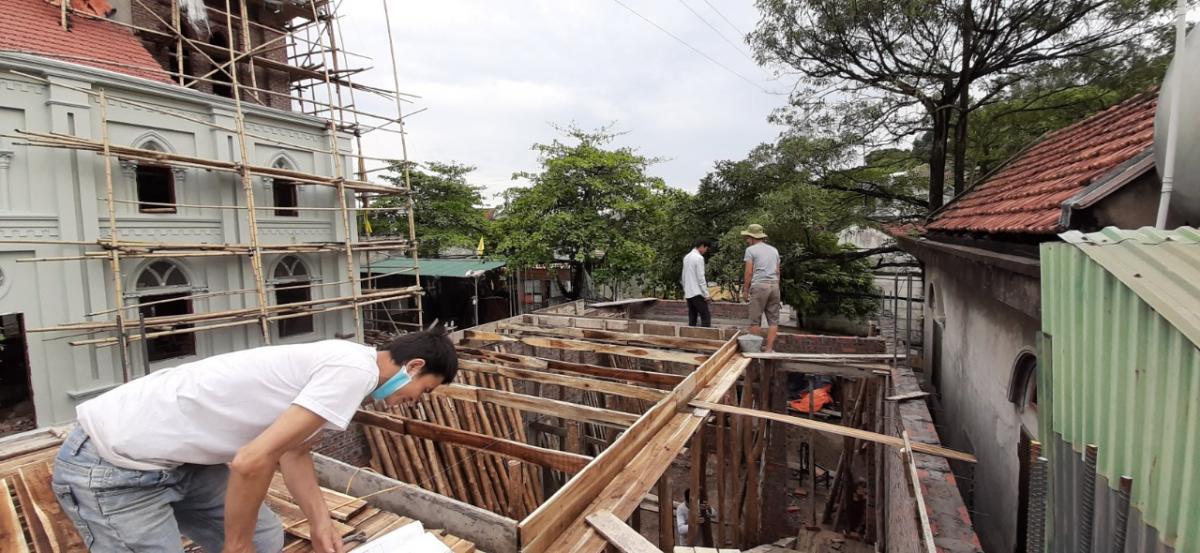

HÌNH ẢNH GIÁM SÁT NGÔI NHÀ 2 TẦNG PHONG CÁCH HIỆN ĐẠI Ở QUẢNG NINH

[Best_Wordpress_Gallery id=”10″ gal_title=”Giám sát tác giả sau thiết kế nhà anh Cường tại Phường Hà Tu”]

MỘT SỐ BẢN VẼ TRONG HỒ SƠ THIẾT KẾ NHÀ Ở QUẢNG NINH

Bìa thiết kế bản vẽ thi công
Bìa thiết kế bản vẽ thi công
Mặt bằng thiết kế tại tầng 1
Mặt bằng thiết kế tại tầng 1

Tầng 1 được thiết kế có phòng khách rộng, hướng cửa chính được điều chỉnh hướng theo yêu cầu của chủ nhà, phía trong là phòng bếp và sân sau.

Mặt bằng thiết kế tại tầng 2
Mặt bằng thiết kế tại tầng 2

Tầng 2 được thiết kế gồm 02 phòng ngủ, 01 nhà vệ sinh, 01 phòng thờ, 01 sân chơi.

Mặt bằng thiết kế tại tầng mái
Mặt bằng thiết kế tại tầng mái
Mặt bằng lát sàn tại tầng 1
Mặt bằng lát sàn tại tầng 1

Tầng 1 ngôi nhà lát gạch 80x80cm, sân sau lát gạch chống trơn 30x30cm.

Mặt bằng lát sàn tại tầng 2
Mặt bằng lát sàn tại tầng 2
Mặt bằng lát sàn tầng mái
Mặt bằng lát sàn tầng mái
Mặt bằng thi công tại tầng 1
Mặt bằng thi công tại tầng 1

Tầng 1 toàn bộ tường xung quanh xây tường 22, chống nóng, chống ẩm được tốt hơn.

Mặt bằng thi công tại tầng 2
Mặt bằng thi công tại tầng 2
Mặt bằng thi công tầng mái
Mặt bằng thi công tầng mái
Mặt đứng công trình
Mặt đứng công trình

Ngôi nhà có tầng 1 cao 3,9m, tầng 2 cao 3,4m.

Mặt cắt 1-1
Mặt cắt 1-1
Mặt cắt 2-2
Mặt cắt 2-2

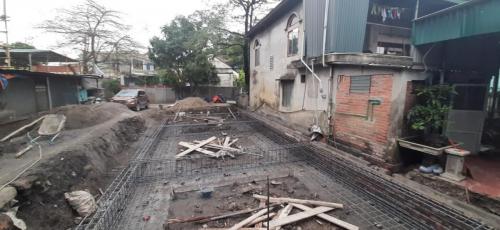

Mặt bằng kết cấu móng
Mặt bằng kết cấu móng

Ngôi nhà sử dụng kết cấu móng băng, có bố trí thép như hình phía dưới.

Chi tiết móng
Chi tiết móng
Mặt bằng giằng móng
Mặt bằng giằng móng
Mặt bằng định vị tim cột
Mặt bằng định vị tim cột
Mặt bằng dầm sàn tầng 2
Mặt bằng dầm sàn tầng 2
Chi tiết dầm sàn
Chi tiết dầm sàn
Mặt bằng dầm sàn tầng mái
Mặt bằng dầm sàn tầng mái
Chi tiết dầm tầng mái
Chi tiết dầm tầng mái
Chi tiết cầu thang
Chi tiết cầu thang
Thống kê thép ngôi nhà
Thống kê thép ngôi nhà

CHÚNG TÔI SẼ CẬP NHẬT HÌNH ẢNH GIÁM SÁT NGÔI NHÀ NHỮNG HÔM ĐỔ MÓNG, MÁI CÁC TẦNG SAU NÀY, CẢM ƠN MỌI NGƯỜI ĐÃ ĐỌC BÀI VIẾT.
