Vẽ đường cong trong cad, cách vẽ đường cong lượn sóng trong autocad

Vẽ đường cong trong cad hay vẽ đường lượn sóng trong cad là vấn đề mà nhiều người mới dùng cad quan tâm. Lệnh Splile là lệnh vẽ đường cong trong cad, lệnh này được sử dụng để vẽ một số chi tiết cong như họa tiết tân cổ. Hãy cùng chúng tôi tìm hiểu về lệnh vẽ đường cong Spline này nhé.

Cách vẽ đường cong trong cad bằng lệnh Spline

Bước 1: Gõ lệnh SPL rồi enter.

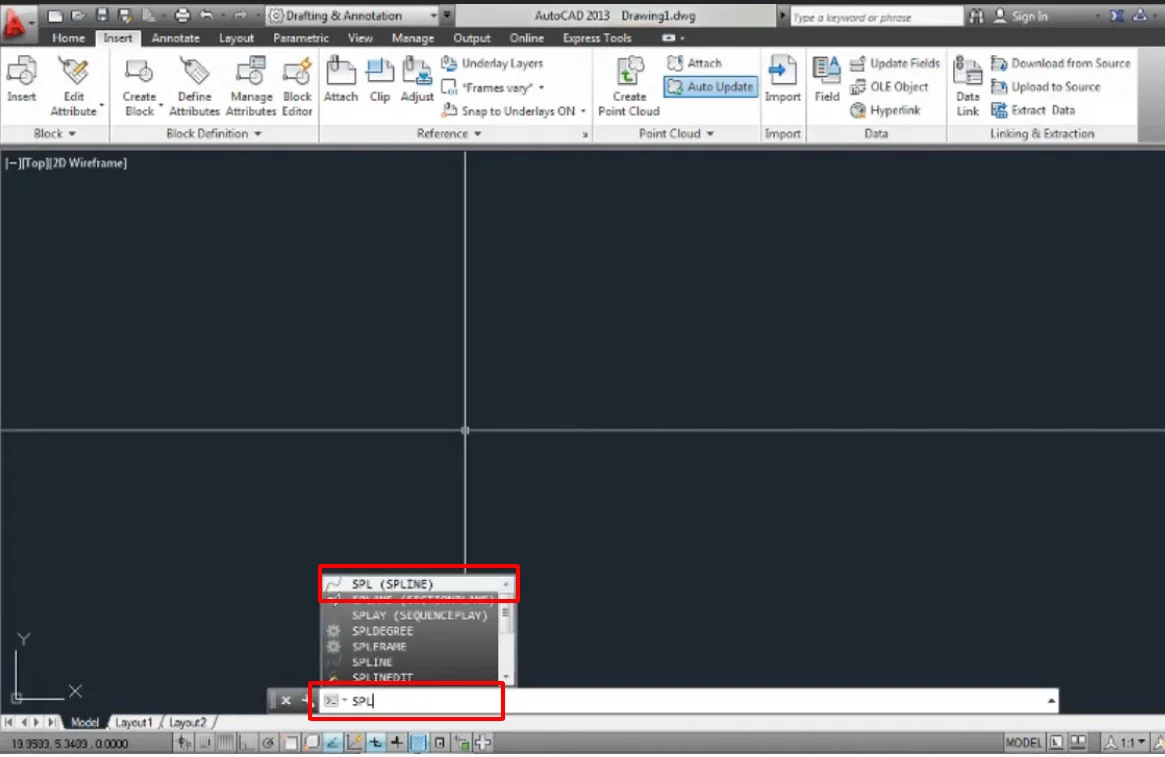

Nhập lệnh SPL
Nhập lệnh SPL

Bước 2: Các bạn nhấp vào các điểm cần vẽ như vẽ lệnh Line thông thường.

Bước 3: Để kết thúc lệnh các bạn chuột phải rồi chọn Enter.

Với lệnh này các bạn có thể vẽ đường cong bất kỳ trong autocad

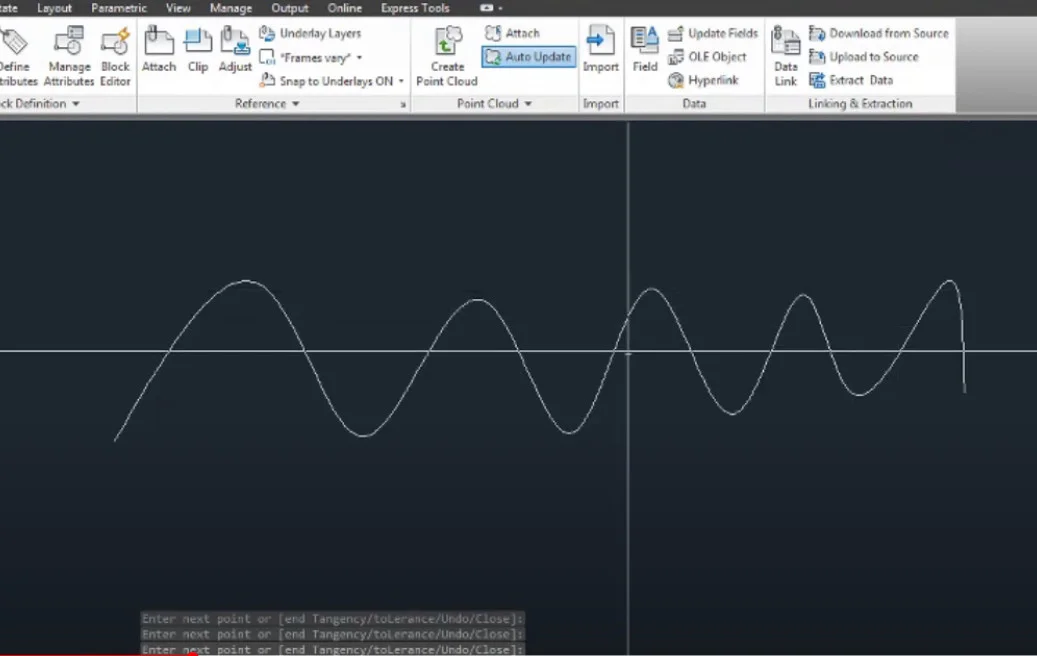

Lệnh vẽ đường cong trong autocad
Lệnh vẽ đường cong trong autocad

Cách chỉnh sửa đường cong trong lệnh SPLINE

Sau khi vẽ đường cong bằng lệnh SPLINE nếu bạn cảm thấy không hài lòng có thể chỉnh sửa nó qua các bước sau.

Bước 1: Chọn đường cong SPLINE vừa vẽ như ảnh dưới đây.

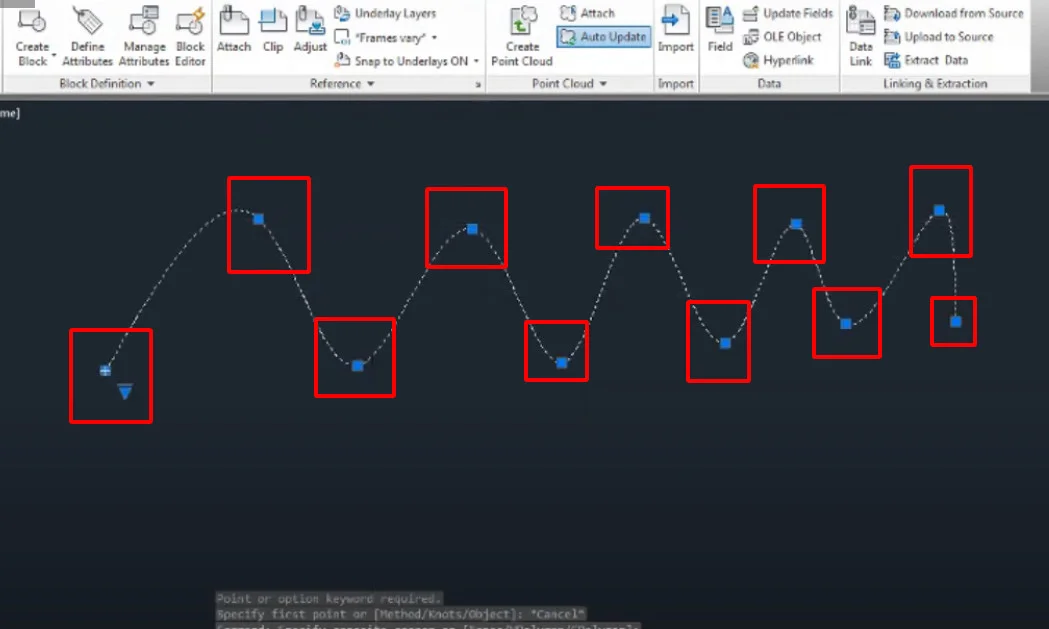

Chỉnh sửa đường cong Spline trong cad
Chỉnh sửa đường cong Spline trong cad

Các bạn có thấy các điểm chấm xanh phía hình trên không ạ.

Bước 2: Để chỉnh sửa đường cong SPLINE các bạn click vào điểm xanh rồi di chuyển đến vị trí mong muốn, tương tự đường cong sẽ thay đổi theo.

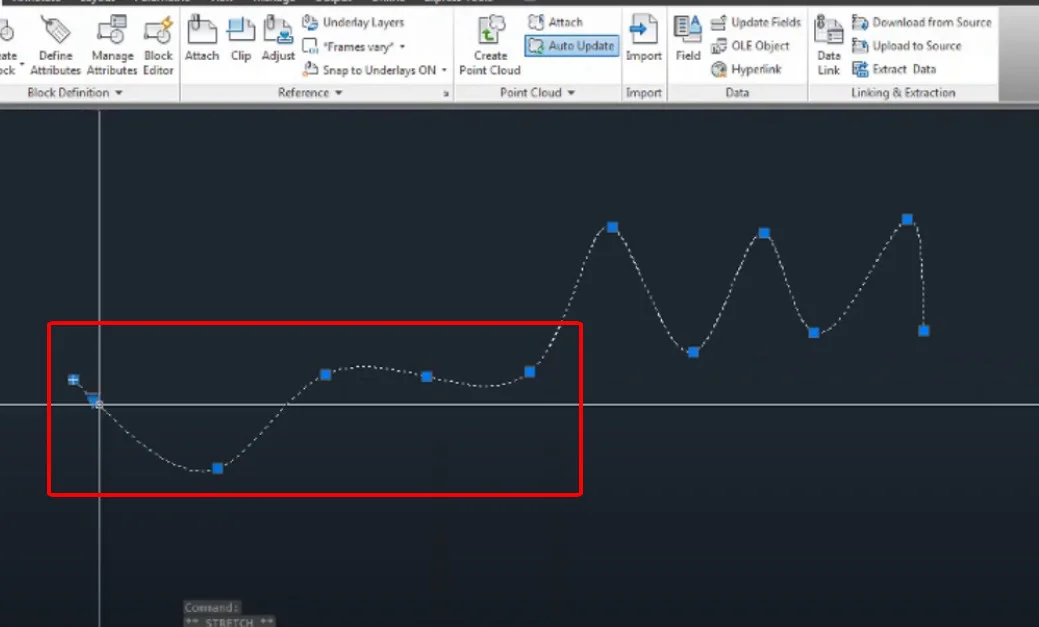

Đường cong SPLINE sau khi chỉnh sửa
Đường cong SPLINE sau khi chỉnh sửa

Cách vẽ đường cong trong cad bằng lệnh Polyline

Ngoài lệnh Spline các bạn có thể sử dụng lệnh Polyline để vẽ đường cong trong cad.

Bước 1: Bạn nhập lệnh PL (Polyline) rồi enter.

Bước 2: Bạn chọn một điểm bất kỳ đầu tiên như lệnh LINE thông thường.

Bước 3: Khi chuẩn bị chọn điểm thứ hai, bạn chọn ARC để vẽ đường cong như ảnh dưới.

Lúc này thay vì là đoạn thẳng thì cad đã hiển thị thành đường cong như ảnh dưới.

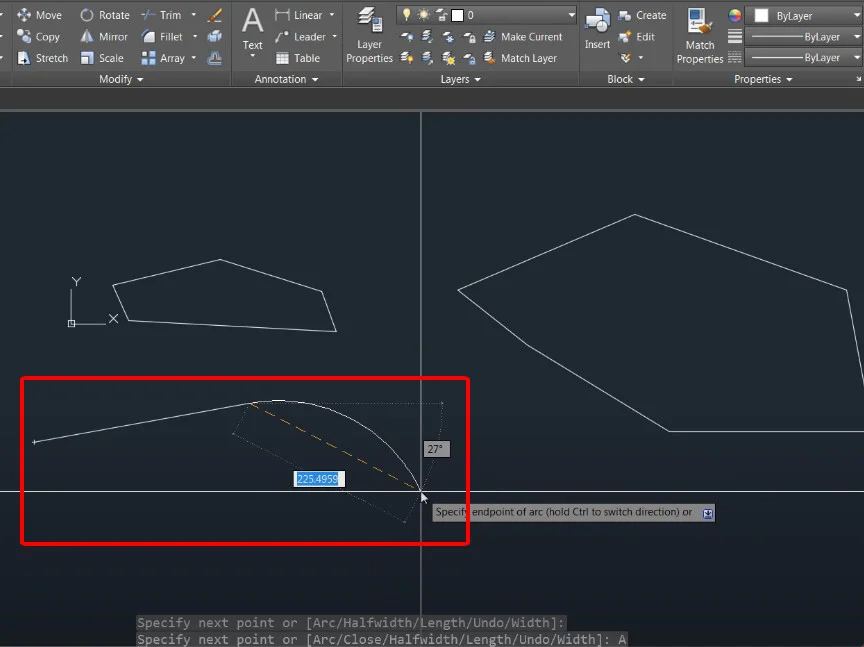

Vẽ đường cong bằng Polyline
Vẽ đường cong bằng Polyline

Bước 4: Bạn chọn các điểm tiếp theo cần vẽ và kết thúc lệnh nhé.

Như vậy với lệnh Polyline các bạn cũng có thể dễ dàng vẽ đường cong trong autocad.

Ngoài ra để Dim đường cong trong cad các bạn có thể tìm hiểu qua bài viết sau nhé:

Dim đường cong trong cad, lệnh arc length đo chiều dài cung tròn
