Cách load nét in trong cad, hướng dẫn chỉnh nét in trong autocad nhanh

Cách load nét in trong cad là câu hỏi được nhiều người dùng cad quan tâm. Trước đó, chúng tôi đã hướng dẫn các bạn cách in trong cad, trong bài viết này chúng tôi sẽ hướng dẫn các bạn cách load nét in trong cad.

Cách load nét in trong cad, đưa nét in tải về vào autocad

Để đưa file nét in (file CTB) vào trong cad bạn cần thực hiện các bước như dưới đây.

Bước 1: Bạn cần có các file CTB là file nét in trong cad để chèn như hình dưới.

Cách load file ctb trong cad
Cách load file ctb trong cad

Bước 2: Các bạn chọn các file ctb cần chèn rồi Copy nhé.

Cách load nét in trong cad
Cách load nét in trong cad

Bước 3: Các bạn mở Cad lên vào Menu/File/Plot Style Manager.

Vào Plot style Manager để chèn nét in
Vào Plot style Manager để chèn nét in

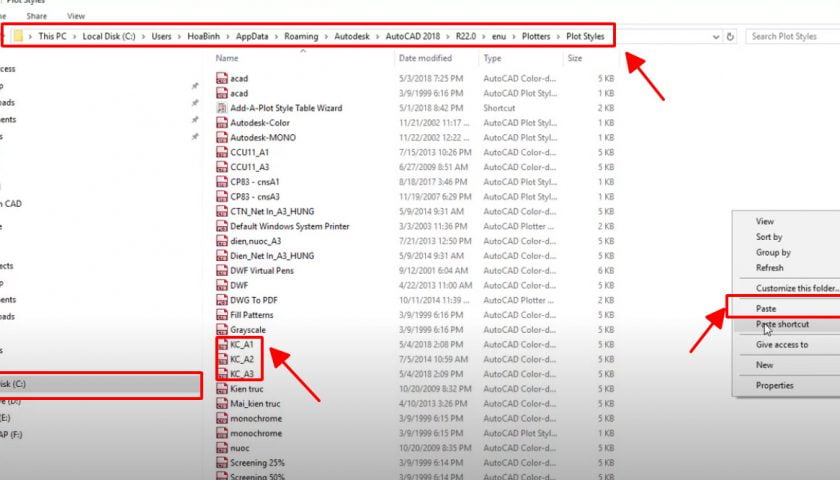

Bước 4: Một cửa sổ windows hiện lên chính là thư mục Plot Styles của Autocad, các bạn chỉ cần Paste file Ctb vào là được nhé.

Đường dẫn để load nét in vào trong cad
Đường dẫn để load nét in vào trong cad

File KC_A1 chính là file nét in mà chúng ta chèn vào autocad.

Một số câu hỏi liên quan đến nét in trong autocad

Cách in bản vẽ cad, cách in đen trắng, cách in màu trong cad?

Các bạn tìm hiểu qua bài viết sau: Cách in bản vẽ cad, cách in đen trắng, cách in màu trong cad

Cách tạo Plot Style trong cad

Bước 1: Các bạn nhập lệnh Plot rồi enter.

Bước 2: Sau khi hiện bảng Plot Model các bạn chọn biểu tượng khoanh đỏ để đặt nét in.

Cách tạo plot style trong cad
Cách tạo plot style trong cad

Bước 3: Trong bảng Plot Style Table Editor các bạn chỉnh nét in cho phù hợp rồi nhấn Save As.

Lưu plot style trong cad
Lưu plot style trong cad

Bước 4: Trong bảng Save As các bạn lựa chọn thư mục lưu file Ctbtên file ctb sau đó nhấn Save nhé.

Lưu file Plot style .ctb
Lưu file Plot style .ctb

Cách đặt nét in trong cad

Các bạn nhập lệnh Plot rồi chọn biểu tượng khoanh đỏ để hiện bảng Plot Style Table editor để cài đặt nét in.

Cách tạo plot style trong cad
