Lệnh cắt trong cad, cách sử dụng lệnh trim để cắt đối tượng trong cad

Lệnh cắt trong cad hay lệnh trim trong cad là lệnh được sử dụng nhiều trong cad. Lệnh trim trong autocad có thể sử dụng dễ dàng, chỉ qua một vài thao tác đơn giản. Các bạn hãy cùng chúng tôi tìm hiểu lệnh cắt đối tượng trong autocad này nhé.

Lệnh cắt đối tượng trong autocad

Cách dùng lệnh trim trong cad

Chúng ta cùng tìm hiểu về lệnh trim để cắt đoạn thẳng trong cad.

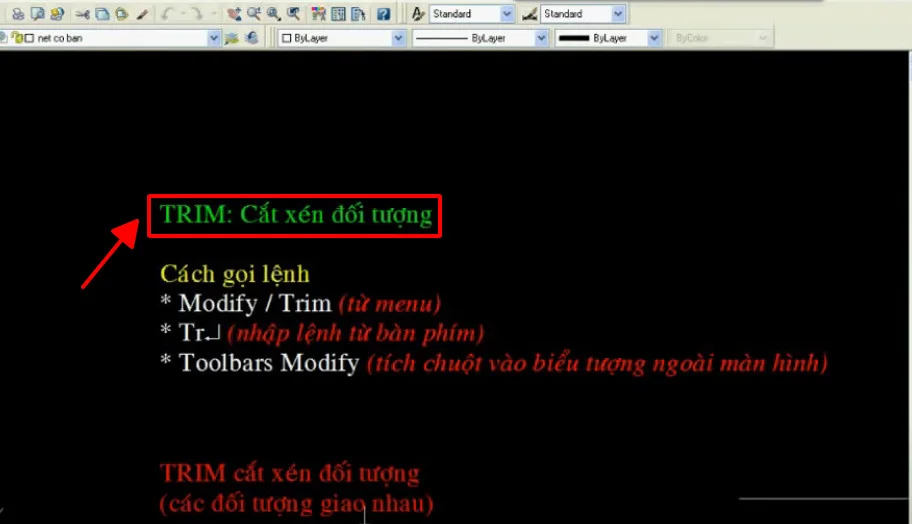

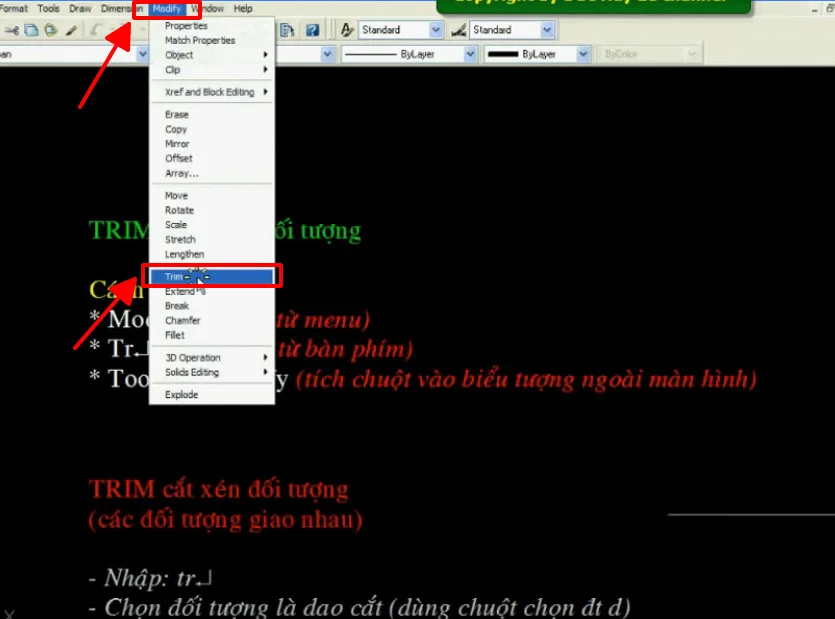

Lệnh cắt đoạn thẳng trong autocad
Lệnh cắt đoạn thẳng trong autocad

Bước 1: Chúng ta vào Menu/Modify/trim hoặc nhập lệnh trim hoặc lệnh TR trong cad rồi enter.

Lệnh cắt một phần đối tượng trong autocad
Lệnh cắt một phần đối tượng trong autocad

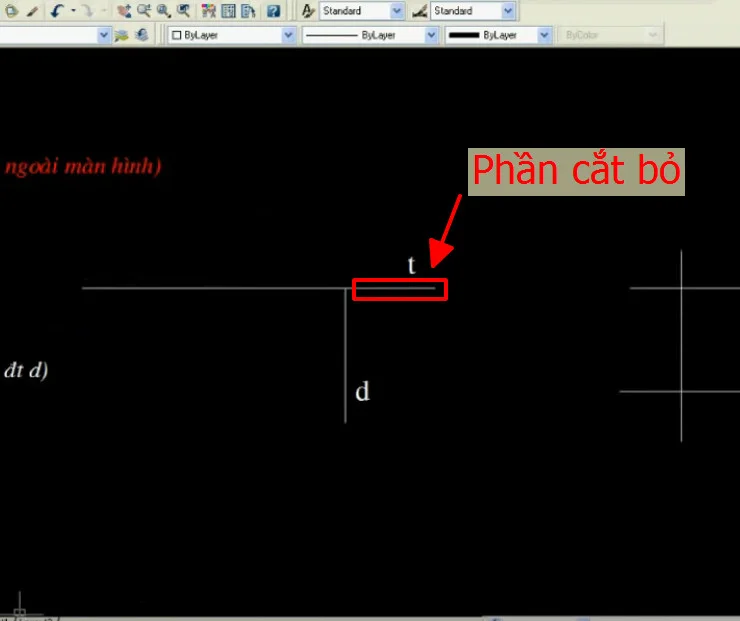

Ở ví dụ này chúng ta sẽ cùng cắt phần khoanh đỏ như hình dưới đây.

Lệnh cắt đường thẳng trong cad Trim
Lệnh cắt đường thẳng trong cad Trim

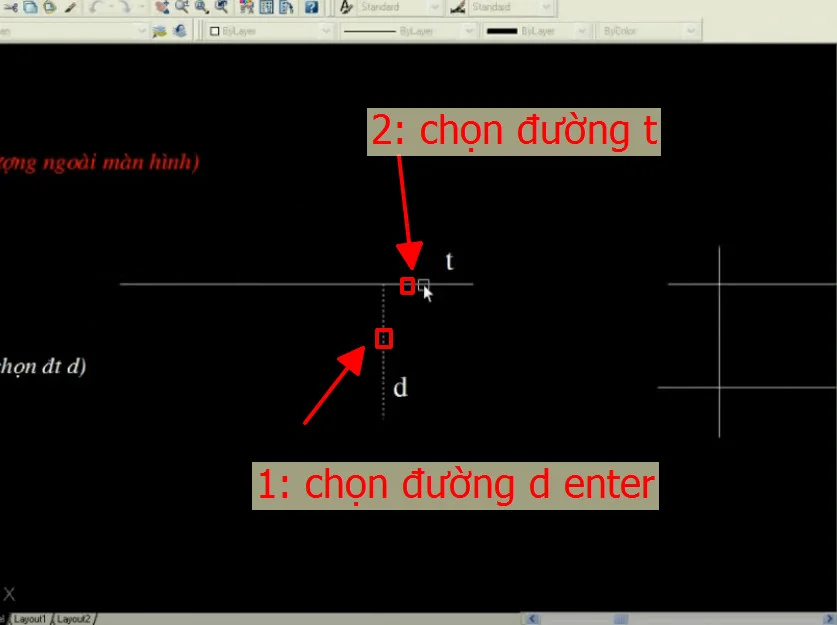

Bước 2: Chúng ta chọn đường D rồi enter.

Bước 3: Chúng ta chọn đường T là đường muốn cắt.

Sử dụng lệnh cắt trong autocad
Sử dụng lệnh cắt trong autocad

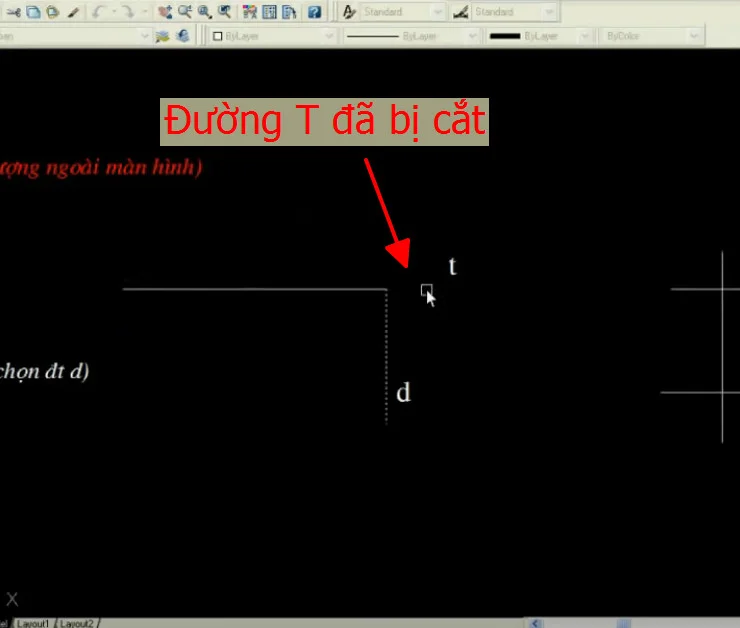

Bước 4: Chúng ta cùng xem kết quả khi sử dụng lệnh Trim trong cad.

Kết quả sau khi sử dụng lệnh Trim trong cad
Kết quả sau khi sử dụng lệnh Trim trong cad

Nhiều bạn bị mắc lỗi lệnh trim trong cad, tuy nhiên có thể do các bạn sử dụng lệnh Trim chưa đúng cách hoặc đối tượng không thể cắt được.

Ví dụ 2 khi sử dụng lệnh Trim để cắt đối tượng

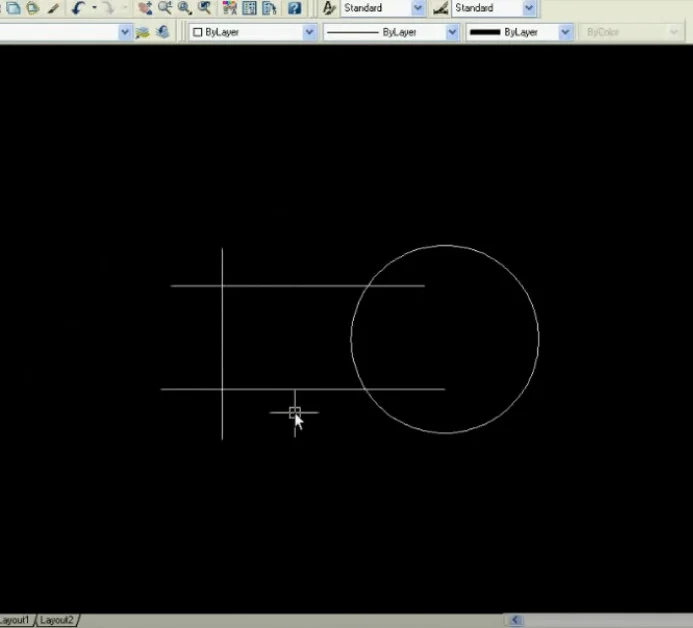

Cắt đối tượng trong cad bằng lệnh Trim
Cắt đối tượng trong cad bằng lệnh Trim

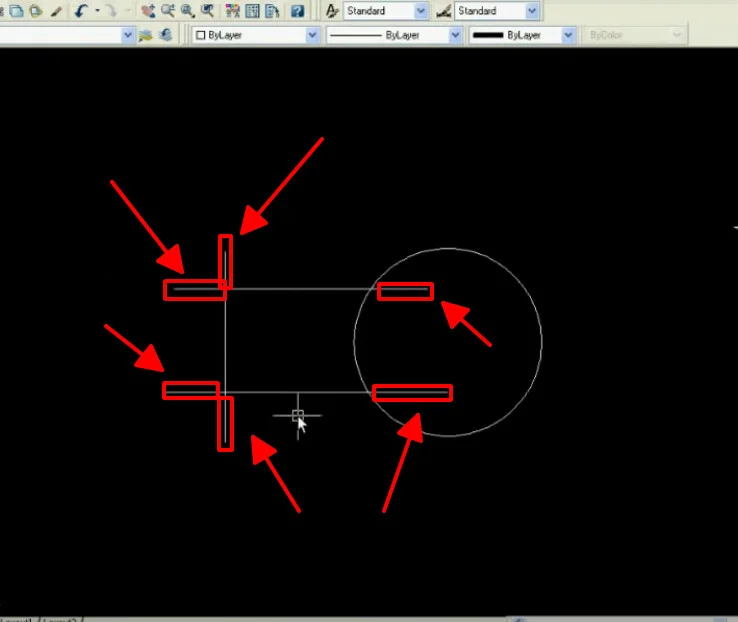

Như hình dưới đây sẽ mô tả các vị trí chúng ta cần cắt bỏ.

Các đối tượng cần cắt trong cad
Các đối tượng cần cắt trong cad

Để thực hiện chúng ta sẽ làm các bước như sau:

Bước 1: Nhập lệnh Trim hoặc TR để gọi lệnh.

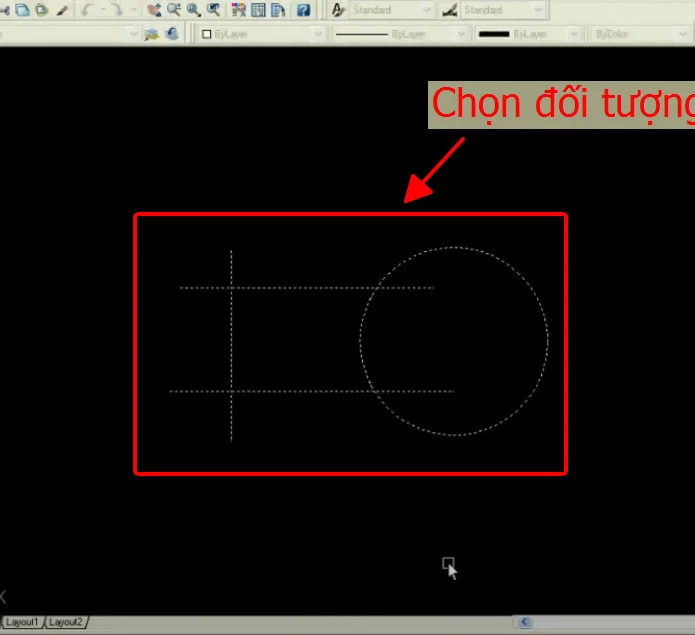

Bước 2: Chọn toàn bộ đối tượng rồi enter.

Cách sử dụng lệnh Trim
Cách sử dụng lệnh Trim

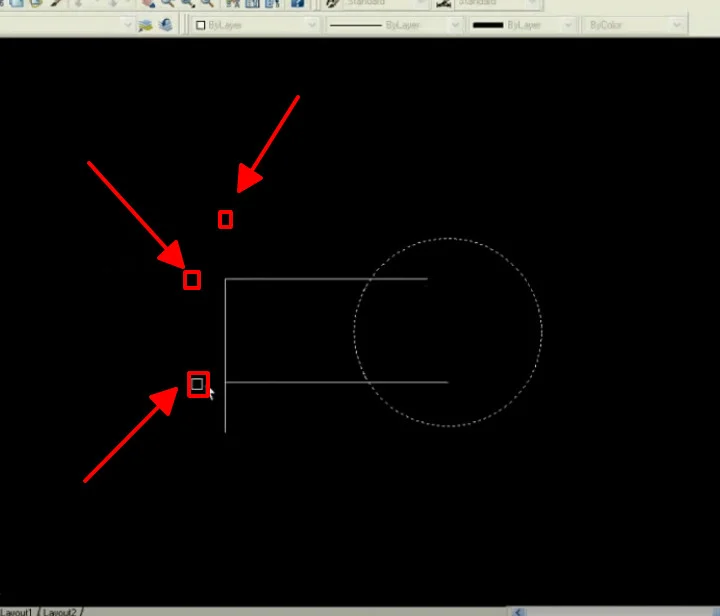

Bước 3: Dùng chuột kích các phần cần cắt bỏ.

Chọn các phần của đoạn thẳng cần bỏ
Chọn các phần của đoạn thẳng cần bỏ

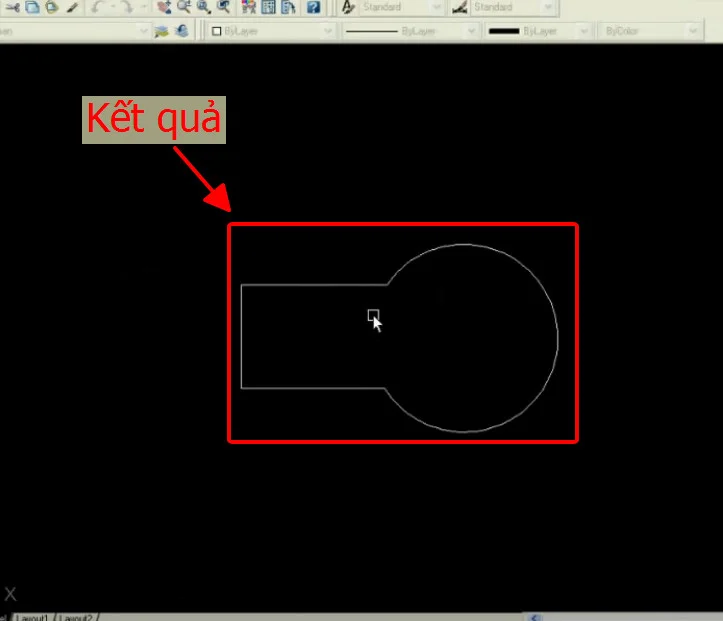

Bước 4: Kết quả sau khi sử dụng lệnh Trim.

Kết quả sau khi sử dụng
Kết quả sau khi sử dụng

Cảm ơn các bạn đã theo dõi bài viết.
