Thiết kế nhà biệt thự 2 tầng, chú Năm, khu đồi T5, phường Hồng Hà, thành phố Hạ Long, tỉnh Quảng Ninh

thiết kế nhà đẹp tại Quảng Ninh

MỘT SỐ THÔNG TIN CƠ BẢN CỦA CĂN NHÀ BIỆT THỰ 2 TẦNG.

Chủ đầu tư: Chú Nguyễn Xuân Năm
Mã số dự án: PT128.
Địa chỉ nhà: Khu đồi T5, phường Hồng Hà, thành phố Hạ Long, tỉnh Quảng Ninh
Thời điểm thiết kế nhà: tháng 3 năm 2019.
Diện tích: 10,5 x 12m2

Thiết kế biệt thự 2 tầng mái thái nhà chú Năm – tại đồi T5, phường Hồng Hà – Hạ Long – Quảng Ninh
Hình ảnh sổ đỏ của căn nhà

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Sổ đỏ nhà chú Năm tại khu dân cư đồi T5, phường Hồng Hà, thành phố hạ Long.

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Sổ đỏ nhà chú Năm tại khu dân cư đồi T5, phường Hồng Hà, thành phố hạ Long.

Ngày nay, những mẫu thiết kế biệt thự 2 tầng hiện đại cũng được rất nhiều chủ nhà ưa thích và áp dụng vào căn nhà của mình.
Sau đây, tư vấn thiết kế Phan Thịnh xin gửi tới mọi người mẫu thiết kế nhà biệt thự 2 tầng mang phong cách hiện đại.

CÁC BẢN VẼ THIẾT KẾ PHỐI CẢNH NHÀ BIỆT THỰ 2 TẦNG

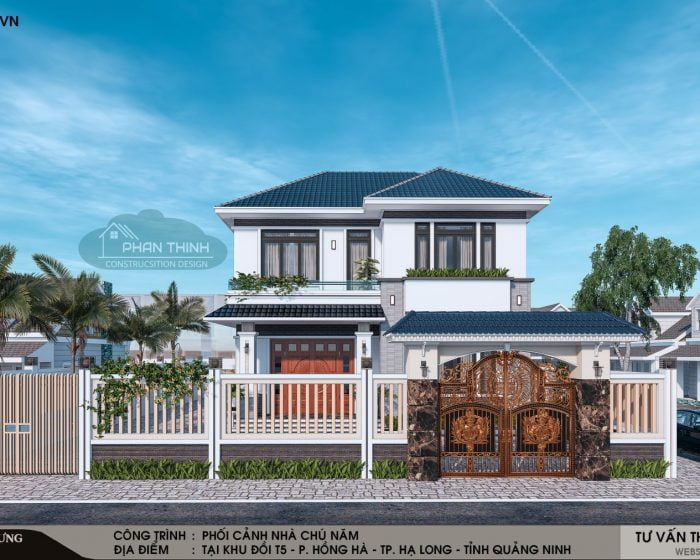

Phối cảnh biệt thự mái thái 2 tầng đẹp tại quảng ninh
Phối cảnh biệt thự mái thái 2 tầng đẹp tại quảng ninh
Mẫu thiết kế biệt thự 2 tầng mái thái đẹp tại Quảng Ninh
Mẫu thiết kế biệt thự 2 tầng mái thái đẹp tại Quảng Ninh
Mặt tiền căn biệt thự mái thái 2 tầng đẹp tại Quảng Ninh
Mặt tiền căn biệt thự mái thái 2 tầng đẹp tại Quảng Ninh
Biệt thự xây dựng 2 tầng mái thái đẹp
Biệt thự xây dựng 2 tầng mái thái đẹp
Phối cảnh ngôi biệt thự 2 tầng mái thái đẹp năm 2019
Phối cảnh ngôi biệt thự 2 tầng mái thái đẹp năm 2019
thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Thiết kế phối cảnh góc thiết kế nhà biệt thự 2 tầng .

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Thiết kế phối cảnh góc thiết kế nhà biệt thự 2 tầng .

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Thiết kế phối cảnh mặt bên thiết kế nhà biệt thự 2 tầng .

DANH MỤC CÁC BẢN VẼ THIẾT KẾ NHÀ BIỆT THỰ 2 TẦNG, NHÀ CHÚ NĂM, ĐỒI T5, PHƯỜNG HỒNG HÀ

Bản vẽ mặt bằng thiết kế biệt thự tầng 1:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Mặt bằng thiết kế nhà biệt thự tại tầng 1.

Tầng 1 được thiết kế chênh cao so với cos sân là 60cm, tương đương với 5 bậc, cửa chính được thiết kế rộng 3,15x 2,71m (cửa gỗ, 2 cánh). Phần tường bao xung quanh biệt thự là tường 20, tường ngăn xây 10. Phía trước nhà còn 5m để làm sân, chỗ để xe, 2 bên căn nhà mỗi bên còn 75cm.
Tầng 1 được thiết kế bao gồm 01 phòng thờ, 01 phòng khách, 01 phòng ngủ, 01 bếp, 01 nhà vệ sinh. Tại phòng bếp có lối ra hành lang phía ngoài và phía sau nhà. Do biệt thự có ông bà ở nên để 01 phòng ngủ cho ông bà và phòng thờ được bố trí tại tầng 1 cho thuận tiện.
Biệt thự được thiết kế nhiều cửa xung quanh lấy ánh sáng và gió bên ngoài cho căn nhà.

Bản vẽ mặt bằng thiết kế biệt thự tầng 2:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Mặt bằng thiết kế nhà biệt thự tại tầng 2.

Tại tầng 2 bao gồm 01 phòng sinh hoạt chung, 03 phòng ngủ, 03 nhà vệ sinh. Các phòng vệ sinh đều được thiết kế có tắm đứng. Cầu thang bản bậc rộng 1,1m, thuận tiện cho việc đi lại trong căn nhà. Tại phòng ngủ Master có cửa đi ra ban công phía mặt tiền. Các nhà vệ sinh đều được bố trí quạt hút mùi ra phía ngoài.

Bản vẽ mặt bằng thiết kế tường thu hồi:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Mặt bằng thiết kế tường thu hồi.

Tầng mái cao 3,5m, tường thu hồi xây tường 22 để đỡ xà gồ, từ tầng 2 có thiết kế cầu thang lên mái để làm kho. Hệ thống mái đua từ mép tường ra là 50cm.

Bản vẽ thiết kế mặt bằng xà gồ:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Bản vẽ thiết kế mặt bằng xà gồ.

Hệ thống xà gồ kê lên tường thu hồi, tiết diện xà gồ là 50x100mm. Khoảng cách xà gồ được tính toán sao cho đảm bảo bền chắc, không võng mái, nhưng cũng không quá lớn để giảm chi phí xây dựng.

Bản vẽ thiết kế mặt bằng cầu phong:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Bản vẽ thiết kế mặt bằng cầu phong

Cầu phong của căn nhà được thiết kế tiết diện 30x60mm, với mặt bằng thiết kế được bố trí như hình trên.

Bản vẽ thiết kế mặt bằng lito:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Bản vẽ thiết kế mặt bằng lito.

Lito của căn nhà được thiết kế tiết diện 20x20mm, với mặt bằng được thiết kế như hình vẽ.

Bản vẽ thiết kế mặt đứng nhà biệt thự 2 tầng:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Bản vẽ thiết kế mặt đứng nhà biệt thự 2 tầng.

Mặt đứng căn nhà được thiết kế như hình trên, phần sàn mái tầng 2 có thiết kế mái giả, đua ra 50cm, Ngoài cửa đi và cửa ra sân sau tại tầng 1 là cửa gỗ thì còn lại toàn bộ căn biệt thự sử dụng cửa nhôm kính, với đặc điểm bền, cách âm, cách nhiệt tốt, nên được nhiều gia đình sử dụng.

Bản vẽ thiết kế mặt bên nhà biệt thự 2 tầng:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Bản vẽ thiết kế mặt bên nhà biệt thự 2 tầng.

Mặt bên căn nhà được thiết kế trang trí hệ thống gờ chỉ, kết hợp mái giả mang phong cách hiện đại.

Bản vẽ thiết kế mặt cắt 1-1 biệt thự 2 tầng:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Bản vẽ thiết kế mặt cắt 1-1 nhà biệt thự 2 tầng .

Biệt thự được thiết kế tầng 1 và tầng 2 đều cao 3,6m, hệ thống xà dầm tầng 1 cao 50cm, hệ thống xà dầm tầng 2 cao 45cm, sàn thiết kế dày 12cm dùng 2 lớp thép phi 10, hệ thống dầm phụ cao 35cm.

Bản vẽ thiết kế mặt cắt 2-2 biệt thự 2 tầng:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Bản vẽ thiết kế mặt cắt 2-2 nhà biệt thự 2 tầng .

Sàn nhà vệ sinh được thiết kế âm để đi đường ống, phía trần phòng khách và phòng bếp đều sử dụng trần thạch cao trang trí và che đi các vị trí sàn âm.

Bản vẽ thiết kế mặt cắt 3-3 biệt thự 2 tầng:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Bản vẽ thiết kế mặt cắt 3-3 nhà biệt thự 2 tầng .

Bản vẽ thiết kế cầu thang biệt thự 2 tầng:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Bản vẽ thiết kế cầu thang căn biệt thự 2 tầng

Bản vẽ thiết kế mặt bằng cột cửa tầng 1 nhà biệt thự:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Mặt bằng bố trí cột cửa tầng 1.

Bản vẽ thiết kế mặt bằng cột cửa tầng 2 nhà biệt thự:

thiết kế nhà biệt thự 2 tầng tại Quảng Ninh

Mặt bằng bố trí cột cửa tầng 2.

Ngoài ra hồ sơ thiết kế còn rất nhiều bản vẽ khác nữa, nhưng chúng tôi không thể đưa hết lên trong một bài viết được, nên rất mong các bạn thông cảm.

HÌNH ẢNH THI CÔNG CÔNG TRÌNH

Căn nhà sẽ động thổ vào ngày mùng 2 tháng 3 âm lịch, chi tiết hình ảnh quá trình thi công chúng tôi sẽ cập nhật khi tham gia giám sát tác giả tại công trình.

Hình ảnh thi công thực tế



VIDEO GIÁM SÁT TÁC GIẢ TẠI NHÀ CHÚ NĂM, KHU ĐỒI T5, PHƯỜNG HỒNG HÀ, TP. HẠ LONG

Video giám sát ngày 10/4/2019

Cảm ơn quý vị và các bạn đã bớt thời gian quý báu để tìm hiểu về công trình này. Xin trân trọng cảm ơn.
