Lấy tọa độ trong cad, cách sử dụng lệnh xuất tọa độ trong autocad nhanh

Lấy tọa độ trong cad là công việc được sử dụng nhiều trong các lĩnh vực như quy hoạch, trắc địa, hoàn thiện bản vẽ tổng mặt bằng. Việc xuất tọa độ trong cad cũng có nhiều cách, có thể sử dụng lệnh có sẵn trong cad, hoặc sử dụng lisp trong cad. Chúng ta hãy cùng tìm hiểu về lệnh xuất tọa độ trong cad qua bài viết dưới đây nhé.

Cách lấy tọa độ trong cad

Lệnh lấy tọa độ trong cad lệnh ID

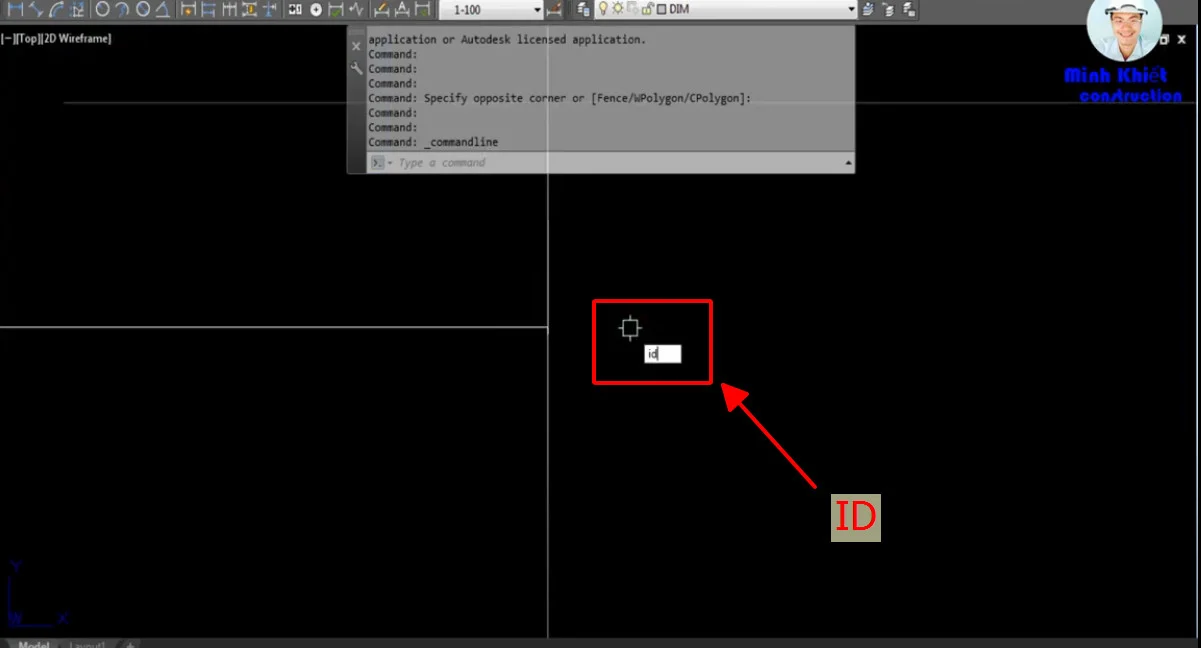

Bước 1: Các bạn gõ lệnh ID rồi enter.

Lệnh trích tọa độ trong cad
Lệnh trích tọa độ trong cad

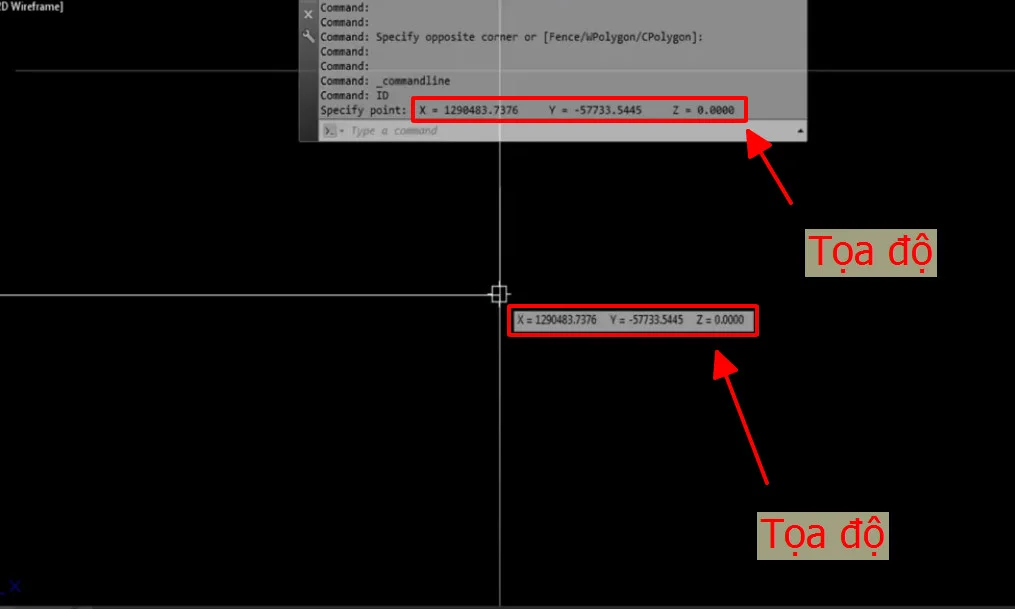

Bước 2: Các bạn chọn điểm cần xuất tọa độ, sau đó tọa độ điểm sẽ hiện ra như hình dưới.

Lệnh tọa độ trong cad
Lệnh tọa độ trong cad

Lệnh xem tọa độ trong cad lệnh ID chỉ là lệnh để xem tọa độ của một điểm, để thực hiện được nhiều chức năng hơn, các bạn tìm hiểu các nội dung dưới đây nhé.

Lisp lấy tọa độ trong cad

Trong mục này chúng ta sẽ cùng tìm hiểu về lisp xuất tọa độ trong cad.

Bước 1: đầu tiên các bạn tải về lisp xuất tọa độ qua đường dẫn sau: Link Google Drive

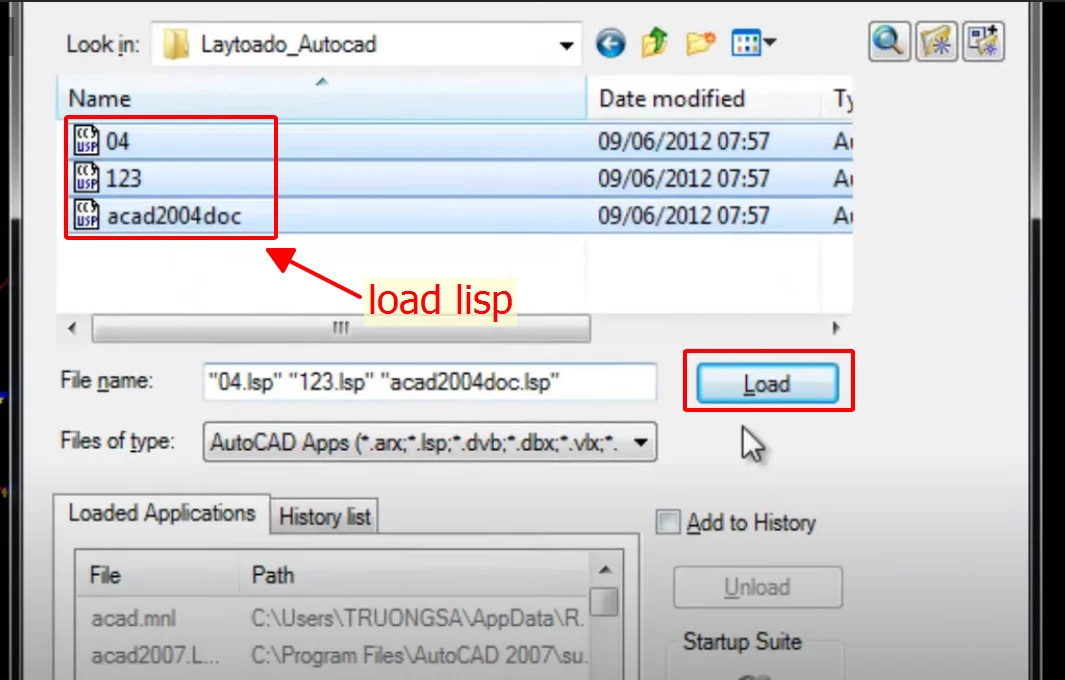

Bước 2: Các bạn load lisp vừa tải về, các bạn có thể xem hướng dẫn load lisp cad tại đây: Lisp cắt dim, lệnh cắt chân dim, hướng dẫn download lisp và sử dụng

Lisp lấy tọa độ trong cad
Lisp lấy tọa độ trong cad

Bước 3: nhập lệnh ghitd (đây là lệnh để gọi lisp xuất tọa độ).

Bước 4: Nhập tỷ lệ bản vẽ (các bạn nhập vào 100 hoặc 1000 tùy vào tỷ lệ bản vẽ của các bạn nhé).

Bước 5: Dòng nhắc ” Nhập số hiệu điểm bắt đầu ghi tọa độ ” các bạn nhập là 1 nhé.

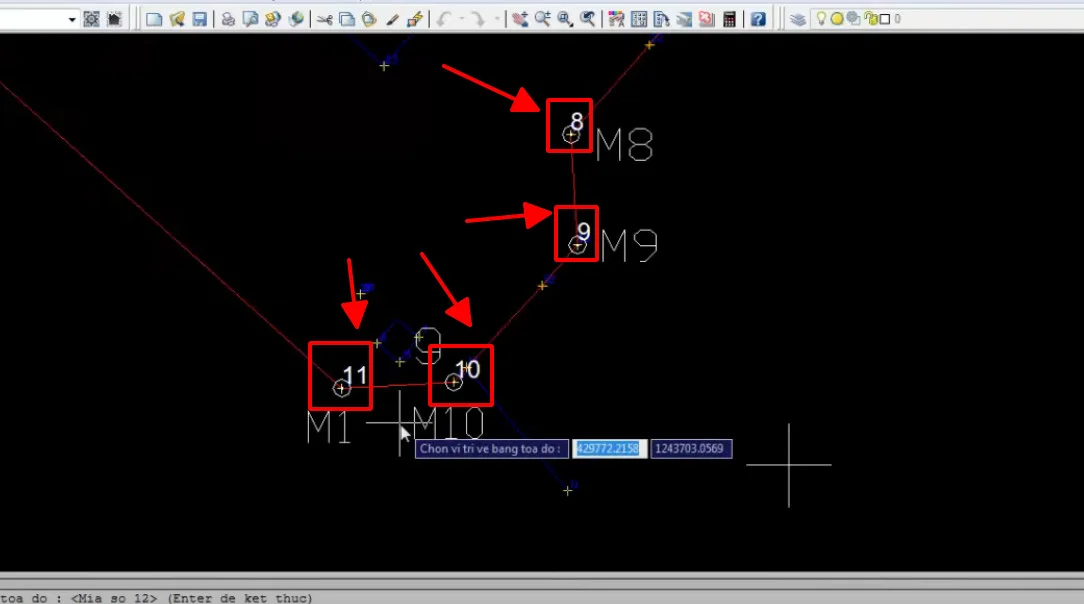

Bước 6: Các bạn lần lượt chọn các điểm cần xuất tọa độ.

Lisp pick tọa độ trong cad
Lisp pick tọa độ trong cad

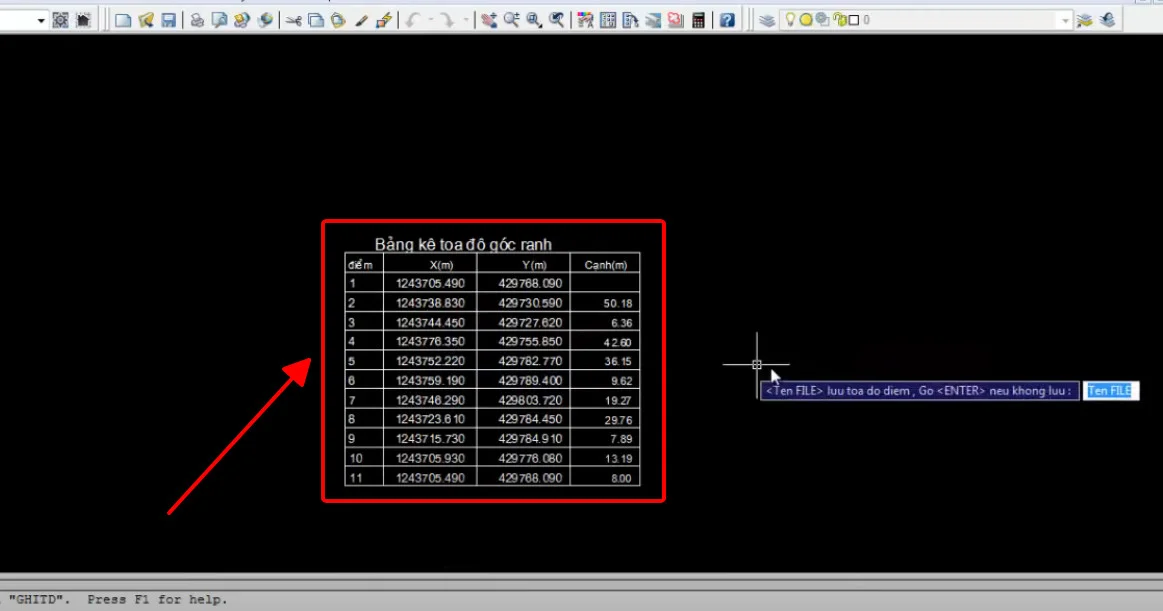

Bước 7: Các bạn chọn vị trí đặt bảng thống kê tọa độ.

Lisp lập bảng tọa độ trong cad
Lisp lập bảng tọa độ trong cad

Lisp xuất tọa độ trong cad ra excel

Để xuất tọa độ từ cad sang excel ở mục này chúng tôi giới thiệu với bạn một Lisp để thực hiện được việc đó.

Bước 1: Các bạn tải lisp qua đường link sau:  Link Google Drive

Bước 2: các bạn load lisp vừa tải về.

Download lisp pick tọa độ trong cad
Download lisp pick tọa độ trong cad

Bước 3: Nhập lệnh ALT + F8 rồi enter để gọi lệnh.

Lisp lấy tọa độ điểm pick
Lisp lấy tọa độ điểm pick

Bước 4: Khi hiện bảng Marco bạn chọn Run.

Bước 5: Chọn những điểm cần lấy tọa độ.

Click chuột vào những điểm bạn quan tâm
Click chuột vào những điểm bạn quan tâm

Lưu ý: Mỗi lần tối đa là 100 điểm.

Bước 6: Các bạn chọn enter để kết thúc việc chọn điểm.

Các bạn chọn toàn bộ thông số điểm trong bảng rồi nhấn Ctrl + C để Copy
Các bạn chọn toàn bộ thông số điểm trong bảng rồi nhấn Ctrl + C để Copy

Bước 7: Các bạn Paste tọa độ vào trong Excel như ảnh dưới nhé.

Các bạn Paste vào trong Excel
Các bạn Paste vào trong Excel

Cảm ơn các bạn đã theo dõi bài viết:
