100MB Thư viện cad điện, bản vẽ điện ME, điện công nghiệp

Thư viện cad điện là bộ thư viện được nhiều người kỹ sư chuyên nghành điện cần và sử dụng nhiều trong công việc của mình. Trong bản vẽ này cũng tổng hợp cả các ký hiệu điện trong autocad, ký hiệu ổ cắm trong cad.

Thư viện CAD điện là một công cụ quan trọng trong lĩnh vực thiết kế điện. Với sự phát triển của công nghệ, việc sử dụng các phần mềm CAD (Computer-Aided Design) đã trở nên phổ biến và không thể thiếu trong quá trình thiết kế và xây dựng các hệ thống điện.

Tuy nhiên, để tận dụng tối đa các tiện ích của phần mềm CAD điện, việc sử dụng thư viện CAD điện là rất quan trọng. Thư viện CAD điện cung cấp cho người dùng một bộ sưu tập các ký hiệu, biểu đồ và các thành phần điện đặc thù, giúp tiết kiệm thời gian và nâng cao hiệu quả làm việc. Trong bài viết này, chúng ta sẽ tìm hiểu về thư viện CAD điện và cách sử dụng nó một cách hiệu quả.

100MB Thư viện cad điện, bản vẽ điện ME, điện công nghiệp 2023 autocad

Video chia sẻ 06 bộ thư viện cad điện

Các bạn hãy xem video này để dễ dàng tìm được thư viện cad điện phù hợp và sử dụng các bạn nhé.

Xin cảm ơn mọi người đã xem video.

Link mua 06 thư viện CAD ĐIỆN:

1. Khái niệm về thư viện CAD điện

Thư viện CAD điện là một tập hợp các ký hiệu, biểu đồ và các thành phần điện được lưu trữ trong phần mềm CAD điện. Thông qua thư viện CAD điện, người dùng có thể dễ dàng truy cập và sử dụng các thành phần điện cần thiết để tạo ra các sơ đồ và bản vẽ điện.

2. Tại sao cần sử dụng thư viện CAD điện?

Sử dụng thư viện CAD điện mang lại nhiều lợi ích cho các nhà thiết kế điện. Dưới đây là một số lợi ích chính của việc sử dụng thư viện CAD điện:

– Tiết kiệm thời gian: Thay vì phải vẽ lại từng thành phần điện, người dùng có thể dễ dàng tìm kiếm và chèn các thành phần từ thư viện tồn tại. Điều này giúp tiết kiệm thời gian và nâng cao hiệu suất công việc.

– Đảm bảo tính chuẩn xác: Thư viện CAD điện chứa các thành phần điện được chuẩn hóa và kiểm tra, đảm bảo tính chính xác và nhất quán cho các bản vẽ và sơ đồ điện.

– Dễ dàng cập nhật và quản lý: Thư viện CAD điện cho phép người dùng cập nhật và quản lý các thành phần điện một cách dễ dàng. Khi có sự thay đổi trong quy chuẩn hoặc yêu cầu thiết kế, người dùng có thể dễ dàng cập nhật thông tin mới vào thư viện.

3. Cách sử dụng thư viện CAD điện

Để sử dụng thư viện CAD điện một cách hiệu quả, người dùng cần tuân thủ một số nguyên tắc sau:

– Tìm hiểu về thư viện: Trước khi sử dụng, người dùng cần tìm hiểu về các thành phần trong thư viện. Điều này giúp người dùng hiểu rõ về tính năng và cách sử dụng mỗi thành phần.

– Sắp xếp cấu trúc thư viện: Chia thư viện thành các danh mục và nhóm các thành phần tương đồng. Điều này giúp tăng tính tổ chức và tìm kiếm dễ dàng.

– Đặt tên chính xác: Khi lưu trữ các thành phần vào thư viện, người dùng cần đặt tên chính xác và mô tả. Điều này giúp người dùng tìm kiếm và nhận diện các thành phần một cách nhanh chóng.

– Kiểm tra tính chuẩn xác và cập nhật: Thường xuyên kiểm tra và cập nhật các thành phần trong thư viện để đảm bảo tính chuẩn xác và phù hợp với các yêu cầu và quy chuẩn mới nhất.

4. Tìm hiểu về các thư viện CAD điện phổ biến

Hiện nay, có nhiều thư viện CAD điện phổ biến được sử dụng trong lĩnh vực thiết kế điện. Dưới đây là một số thư viện CAD điện thông dụng:

– AutoCAD Electrical: Là một phiên bản của phần mềm AutoCAD, AutoCAD Electrical cung cấp thư viện CAD điện đầy đủ và mạnh mẽ, đi kèm với các tính năng đặc biệt cho thiết kế và quản lý điện.

– EPLAN Electric P8: EPLAN Electric P8 là một phần mềm CAD điện chuyên nghiệp, cung cấp các thư viện CAD điện phong phú và cơ sở dữ liệu linh hoạt cho các dự án thiết kế điện phức tạp.

– SolidWorks Electrical: SolidWorks Electrical là một phần mềm CAD 3D kết hợp với các tính năng thiết kế điện. Nó cung cấp các thư viện CAD điện tiêu chuẩn và khả năng tương tác với các mô hình 3D.

– Zuken E3.series: Zuken E3.series là một phần mềm CAD điện chuyên dụng cho các hệ thống điện phức tạp. Nó cung cấp các thư viện CAD điện tiên tiến và tích hợp tốt với các công cụ khác trong quá trình thiết kế.

Giới thiệu 1 số thư viện cad điện hay dùng trong thiết kế điện.

Thư viện cad điện dân dụng số 01

Bản vẽ điện này gồm file cad quạt trần, file cad quạt điện treo tường, đèn điện HQ trần, đèn HQ máng công nghiệp. Bản vẽ gồm đèn sân vườn, đèn áp trần đèn Downlight autocad.

Thư viện cad thiết bị điện gồm bản vẽ dây dẫn cad, đèn bình nóng lạnh cad, attomat cad, ổ cắm đơn vv..

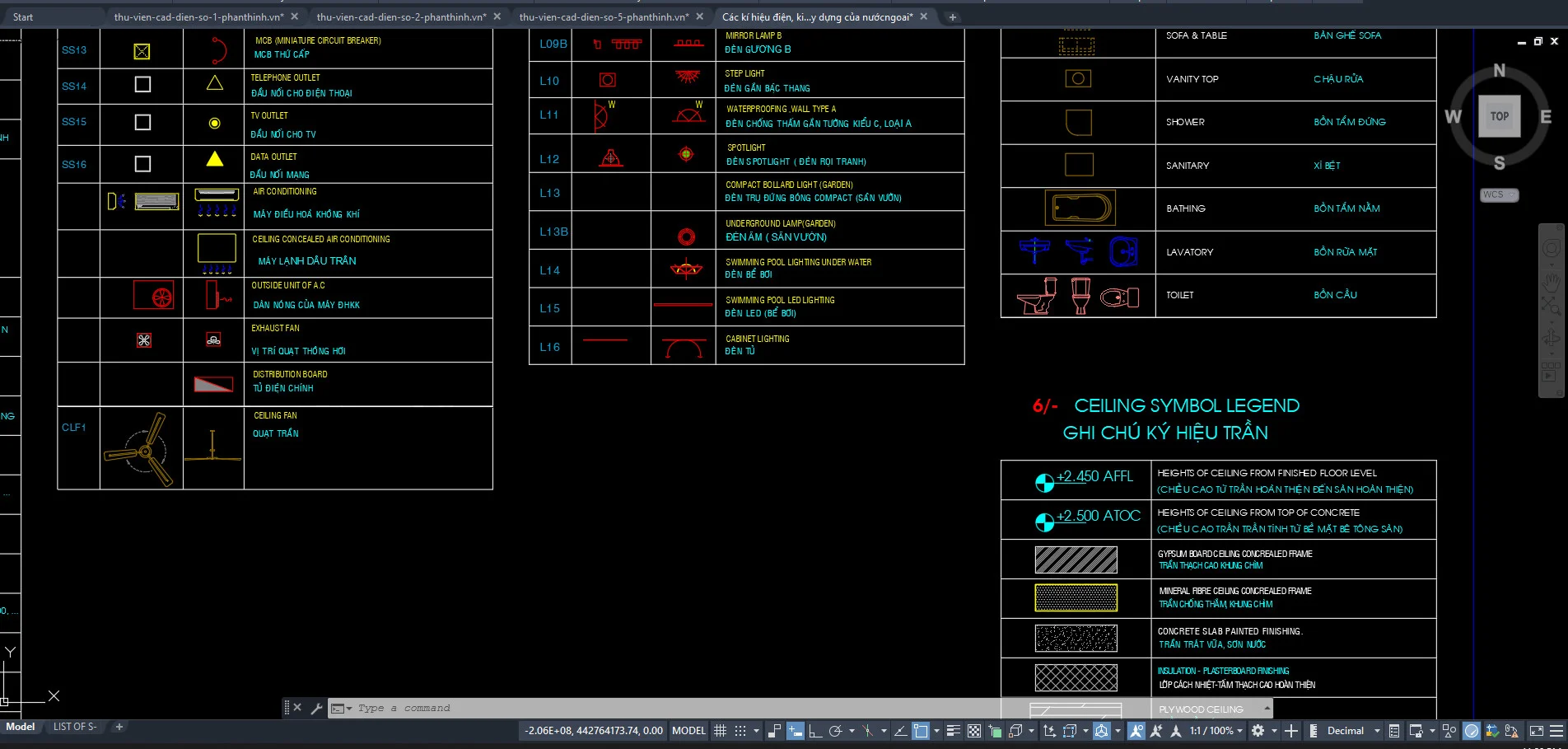

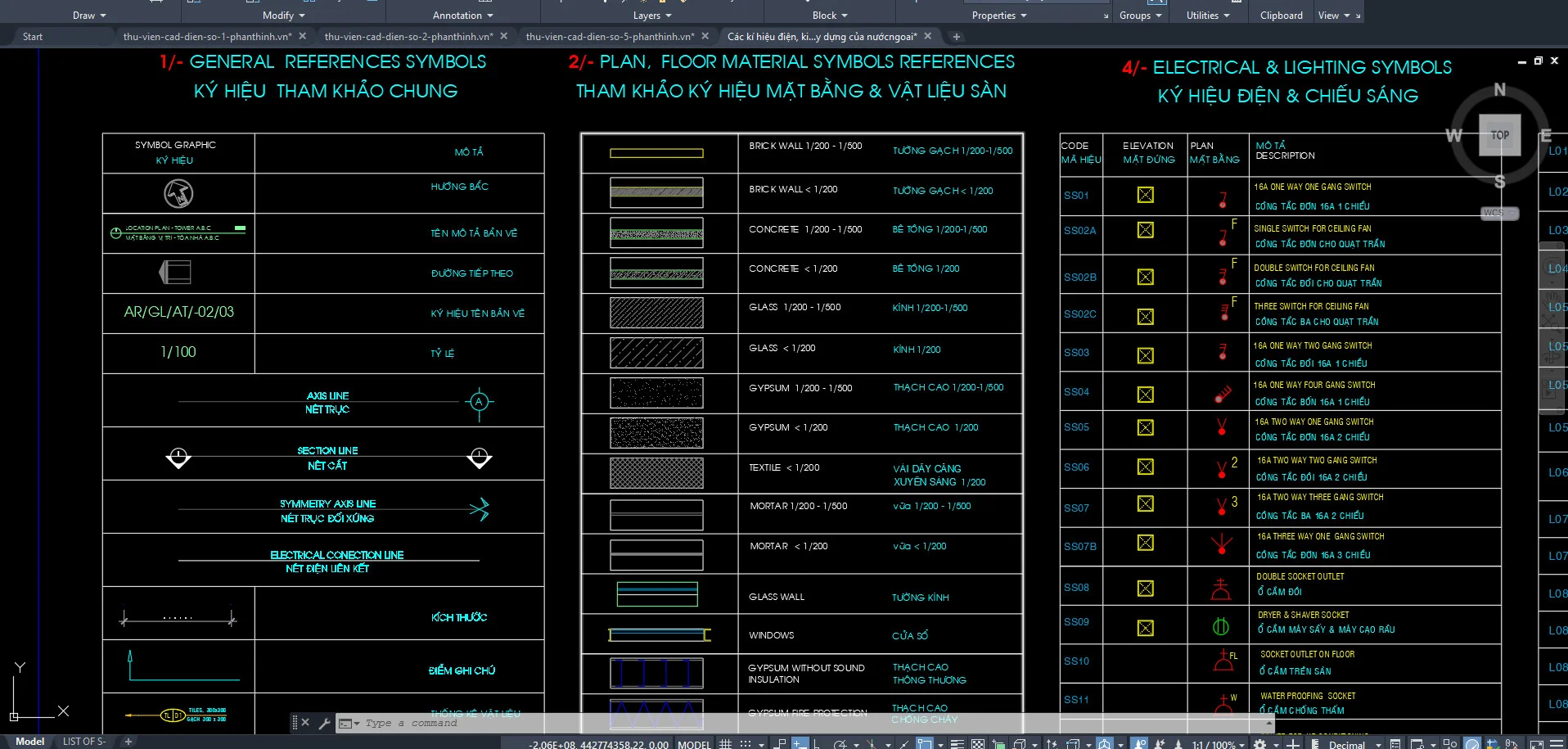

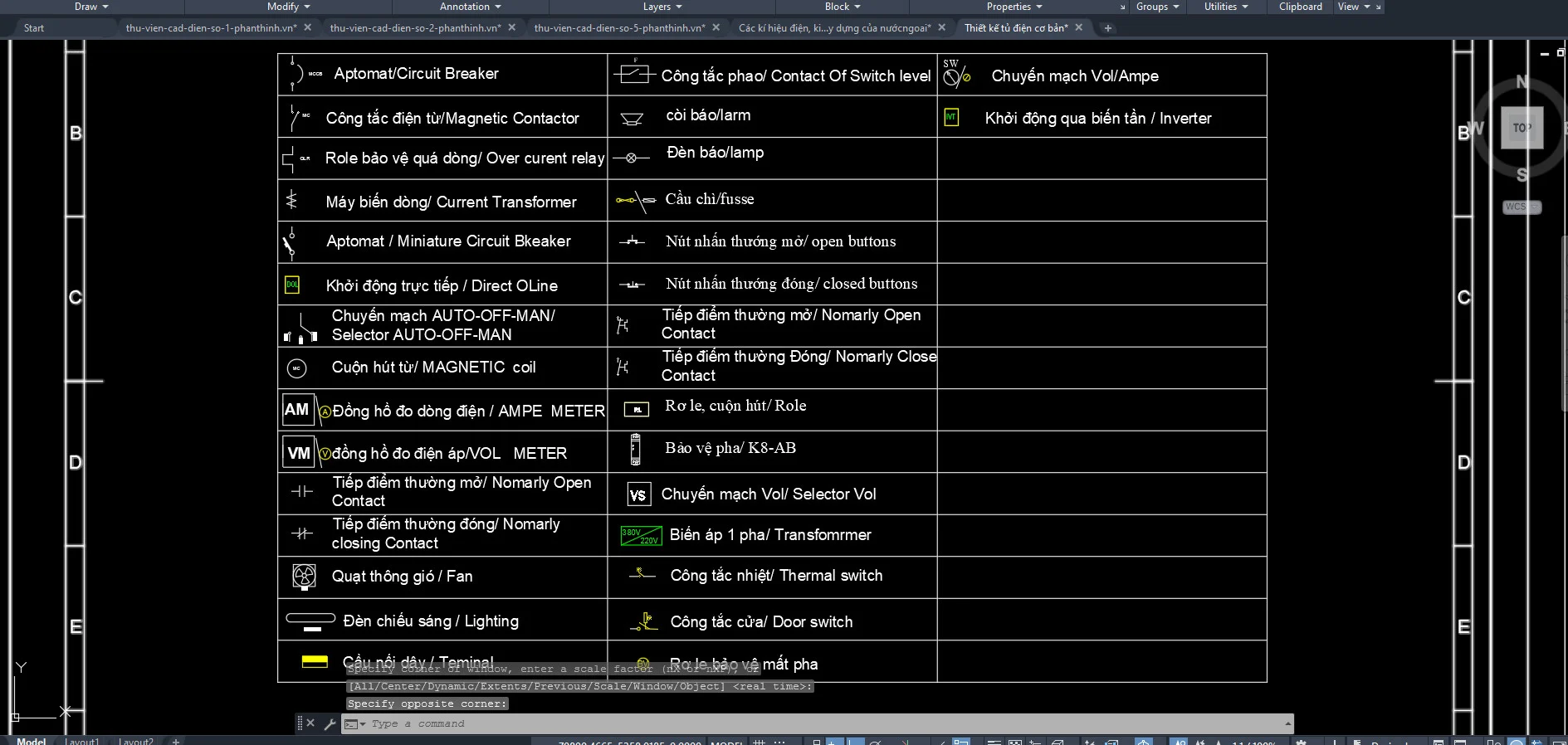

Thư viện ký hiệu điện trong autocad cad số 1

Bản vẽ tổng hợp ký hiệu điện trong cad như công tắc, dây dẫn, đèn thoát hiểm, biến áp, công tắc cầu chì vv. Ký hiệu thiết bị điện trong bản vẽ như cảm biến nhiệt độ, tín hiệu nhiệt độ, đồng hồ đo công suất. Rất nhiều ký hiệu điện trong bản vẽ được chúng tôi gửi tới các bạn tại link tải dưới đây.

Các ký hiệu trong bản vẽ điện như tiếp địa, đèn huỳnh quang cad, đèn cầu thang.

Thư viện cad tủ điện số 2

Sau đây là bản vẽ tủ điện dwg và sơ đồ phân phối tủ điện mẫu để các bạn tham khảo.

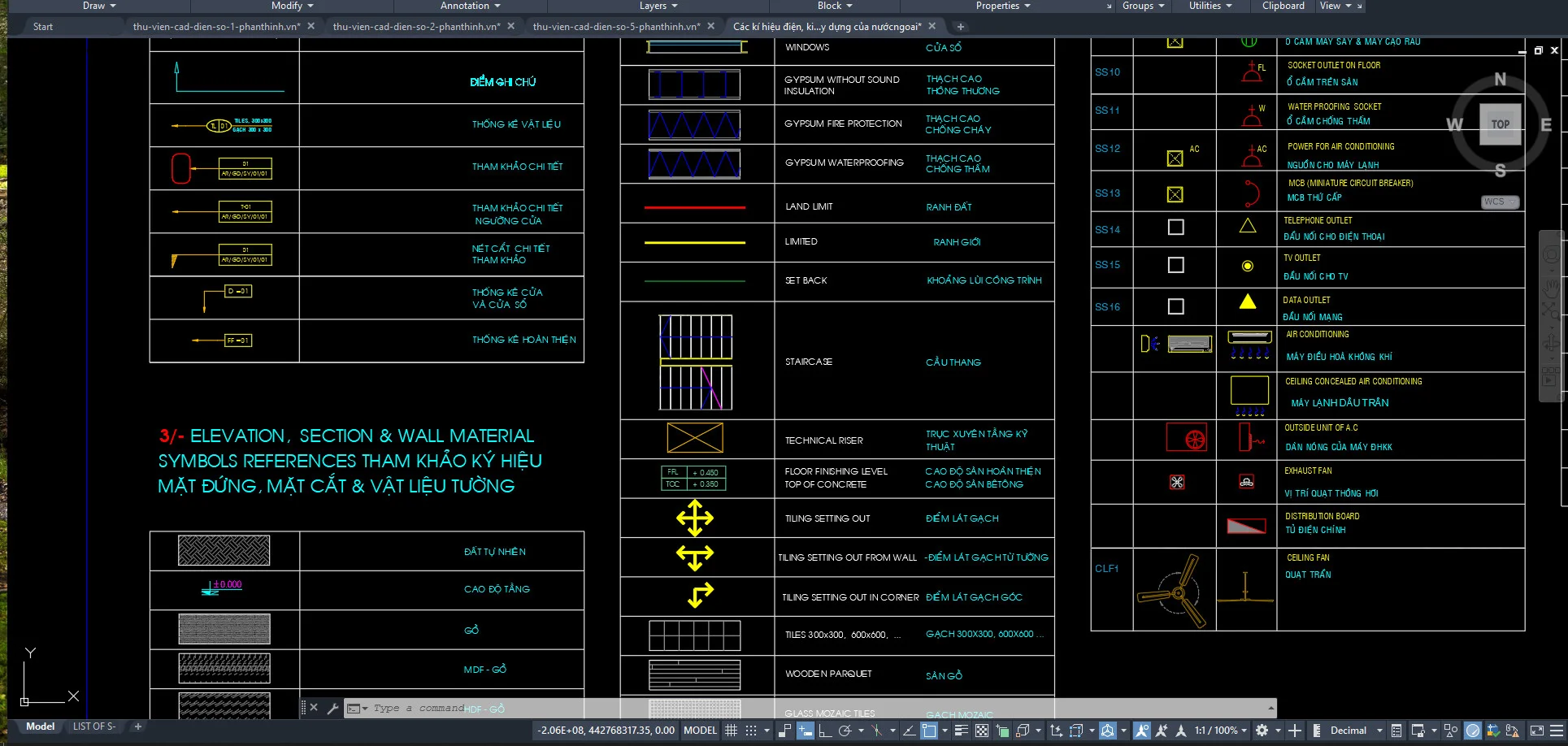

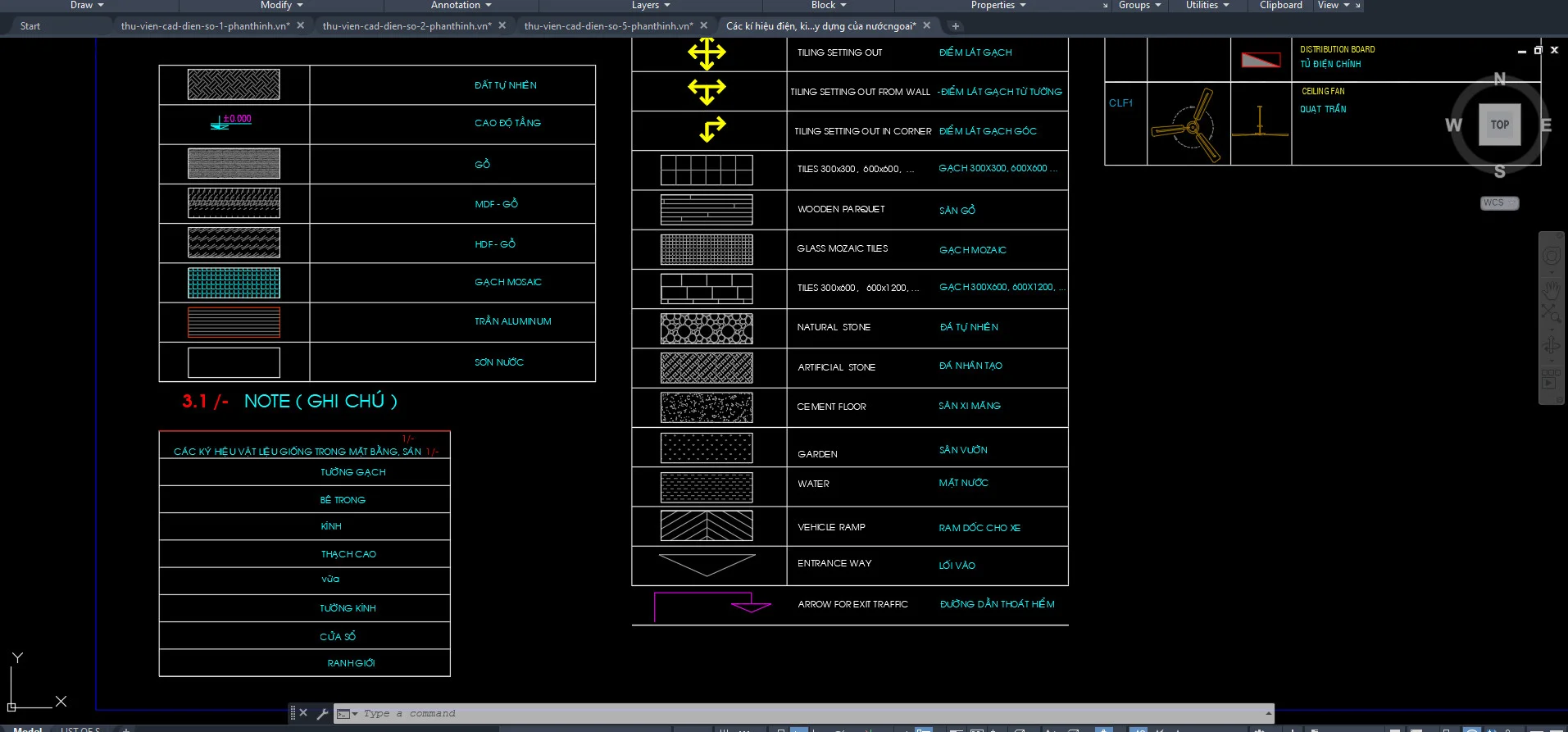

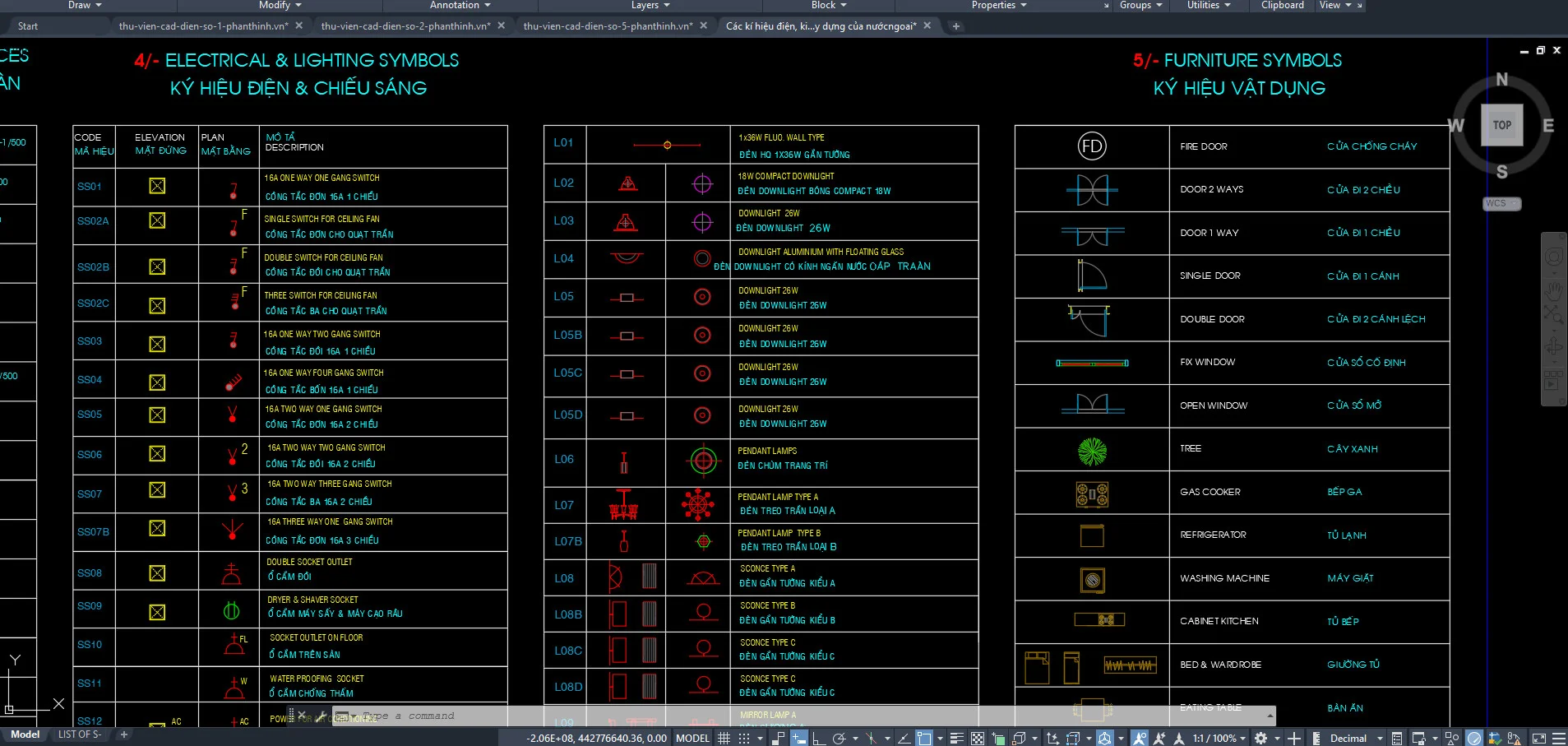

Tổng hợp ký hiệu bản vẽ điện dân dụng autocad đầy đủ

Thư viện autocad về thiết bị điện như cầu dao phụ tải, máy cắt không khí, máy cắt chân không, cầu chì, máy biến điện áp, máy biến dòng điện.

Các ký hiệu trên sơ đồ cad như von kế, ampe kế, đồng hồ công suất.

Các ký hiệu trong bản vẽ điện trên mặt bằng như đèn huỳnh quang, đèn chiếu sáng vv.

Bản vẽ cad máy phát điện, bản vẽ tủ điện, công tắc, đèn trang trí, hộp nối dây điện, đèn trùm phòng khách.

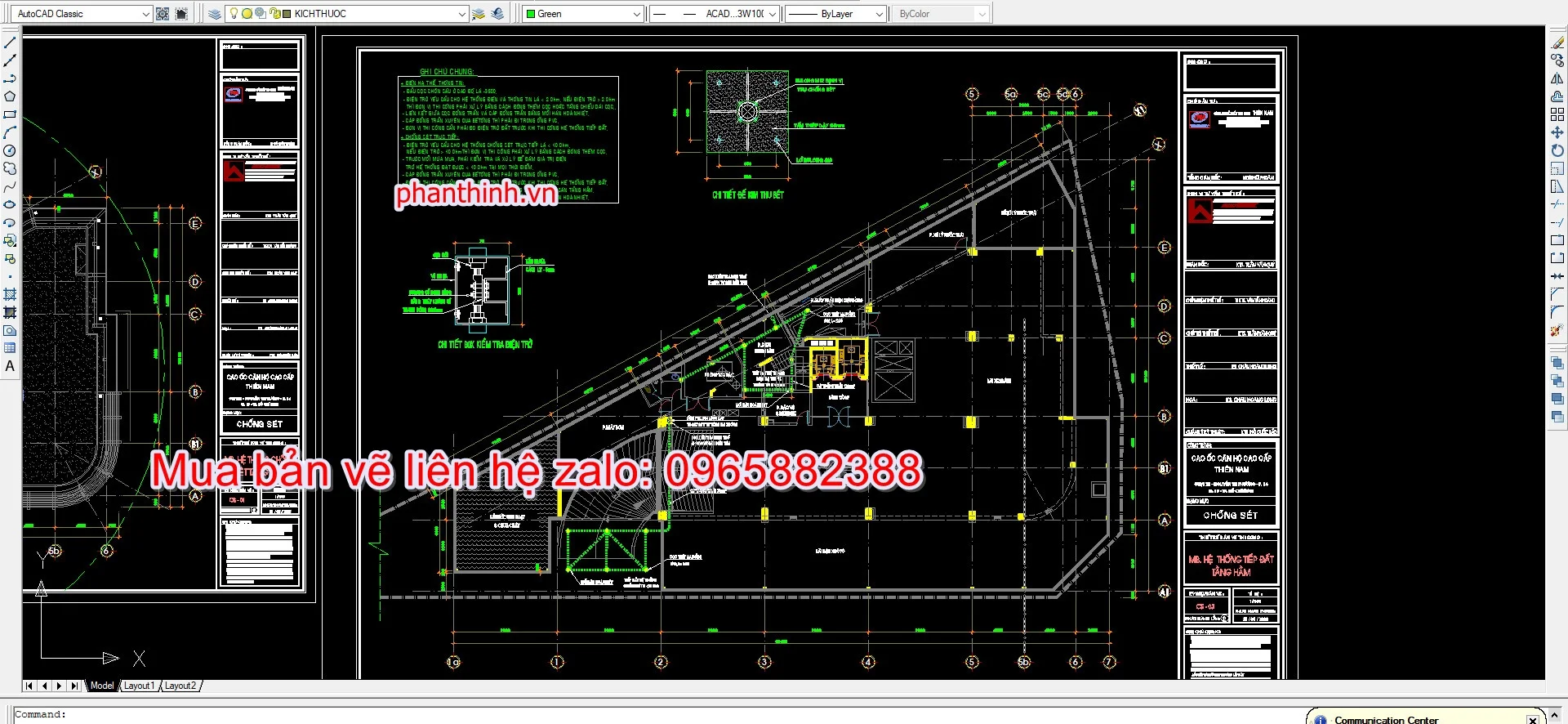

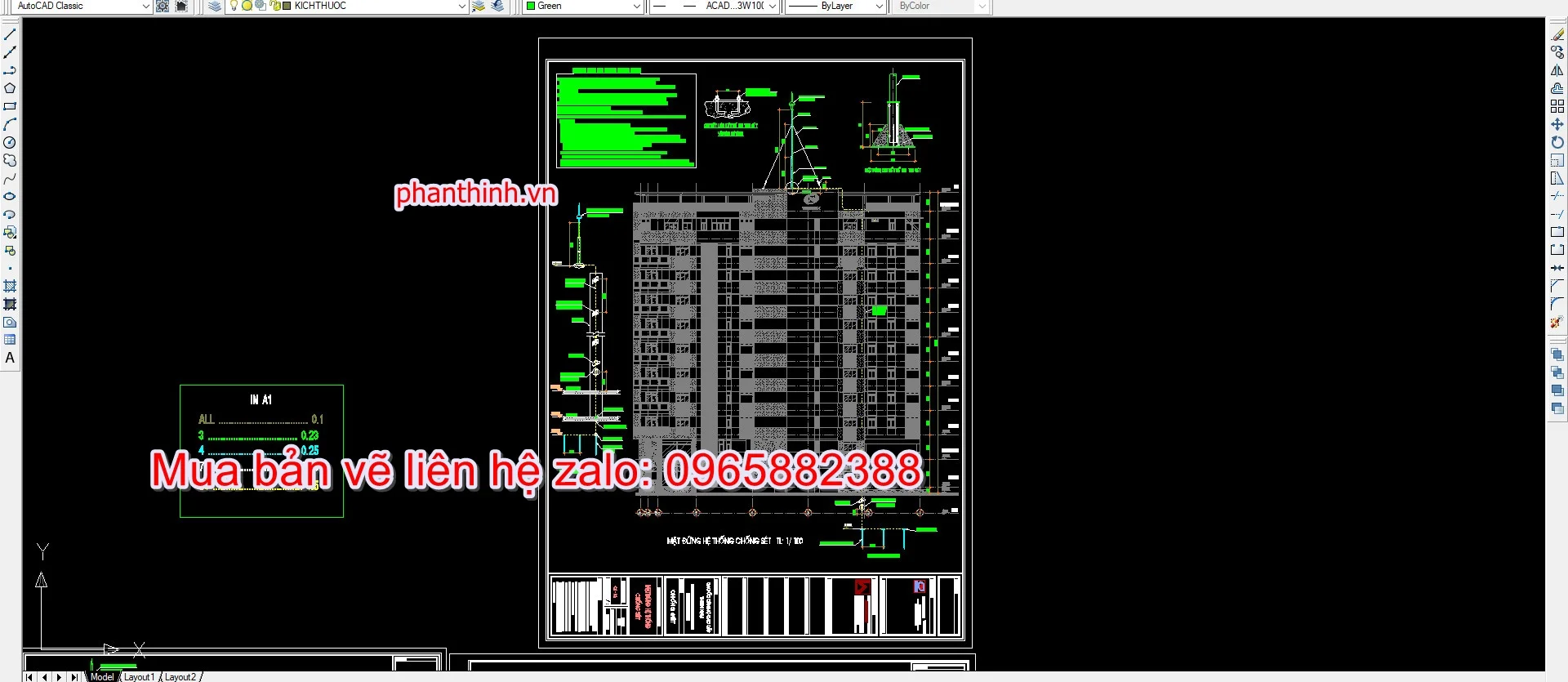

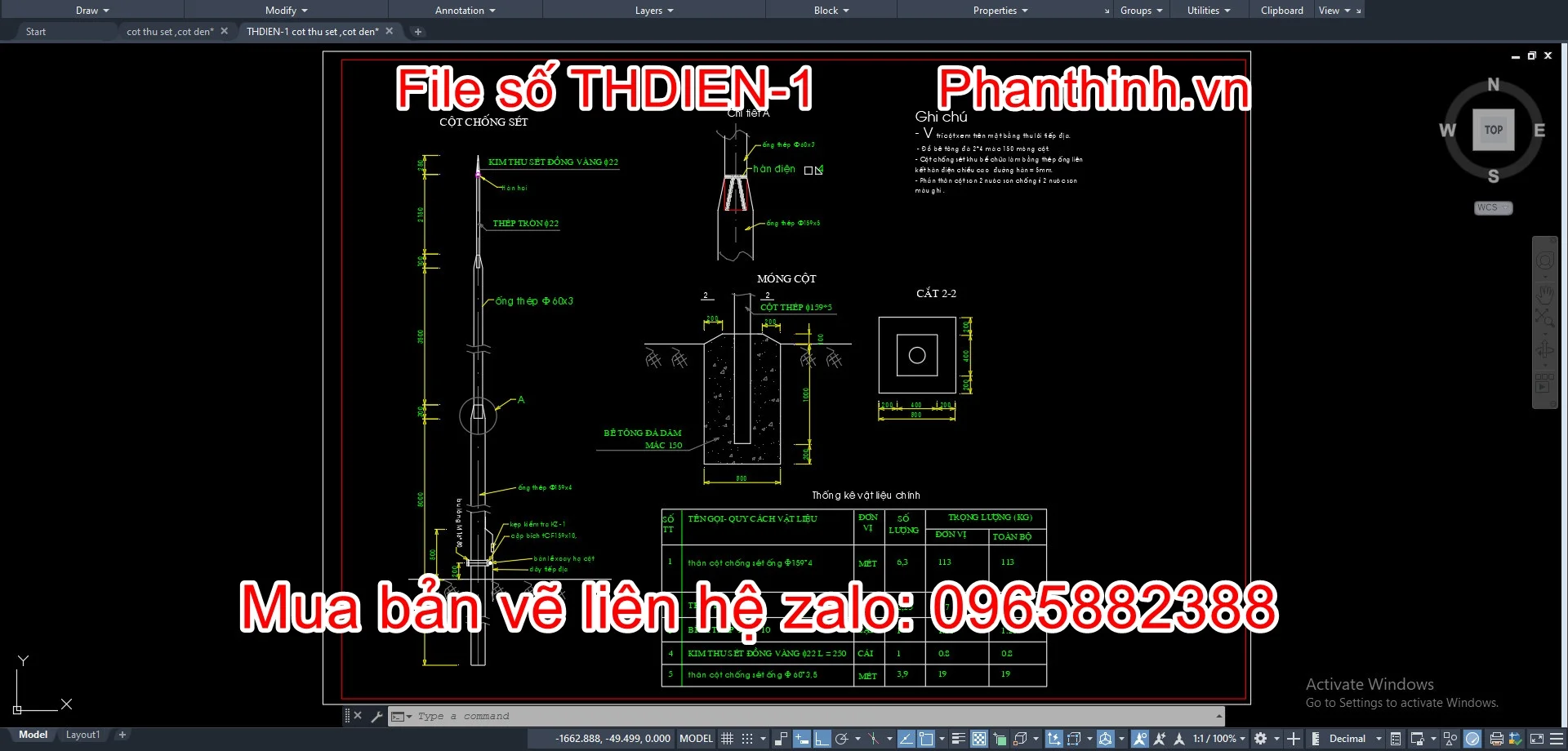

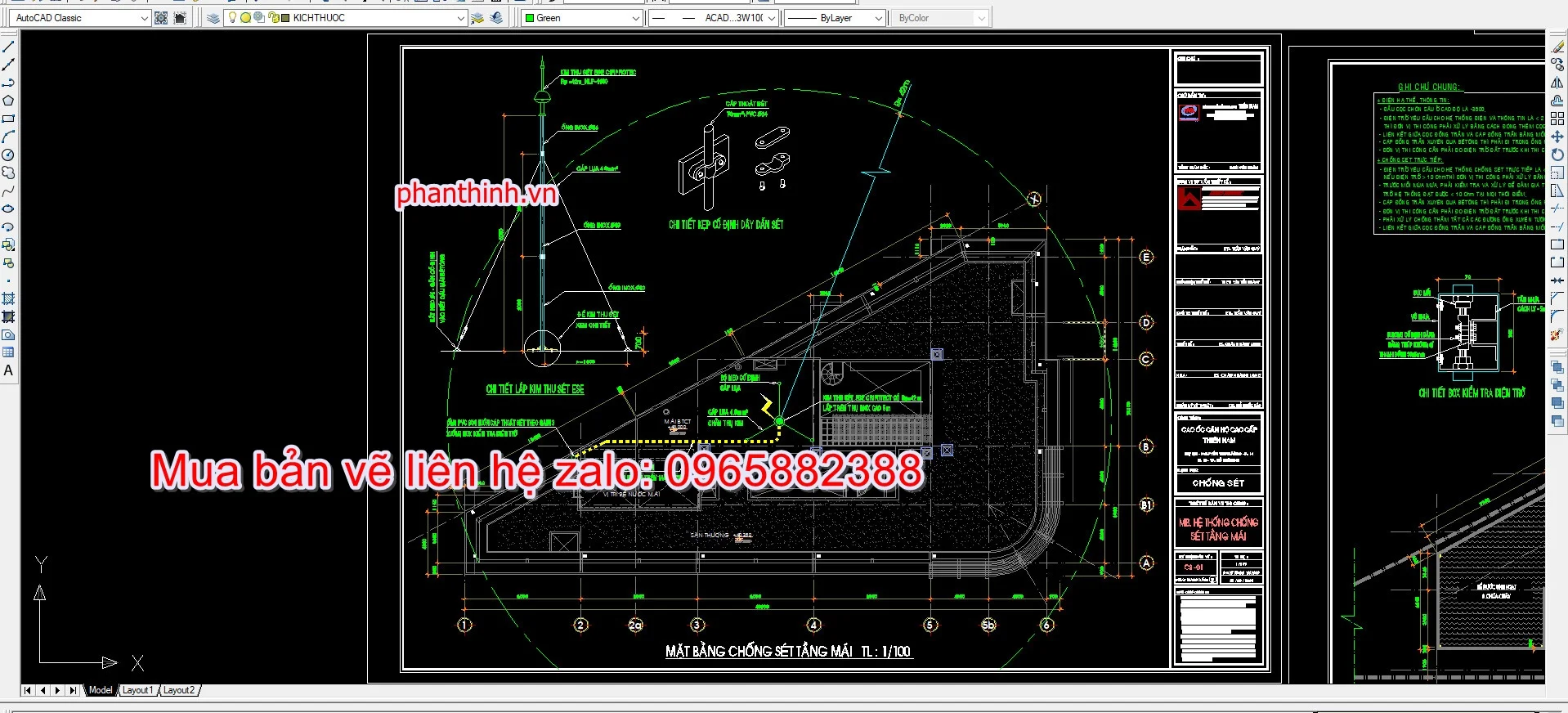

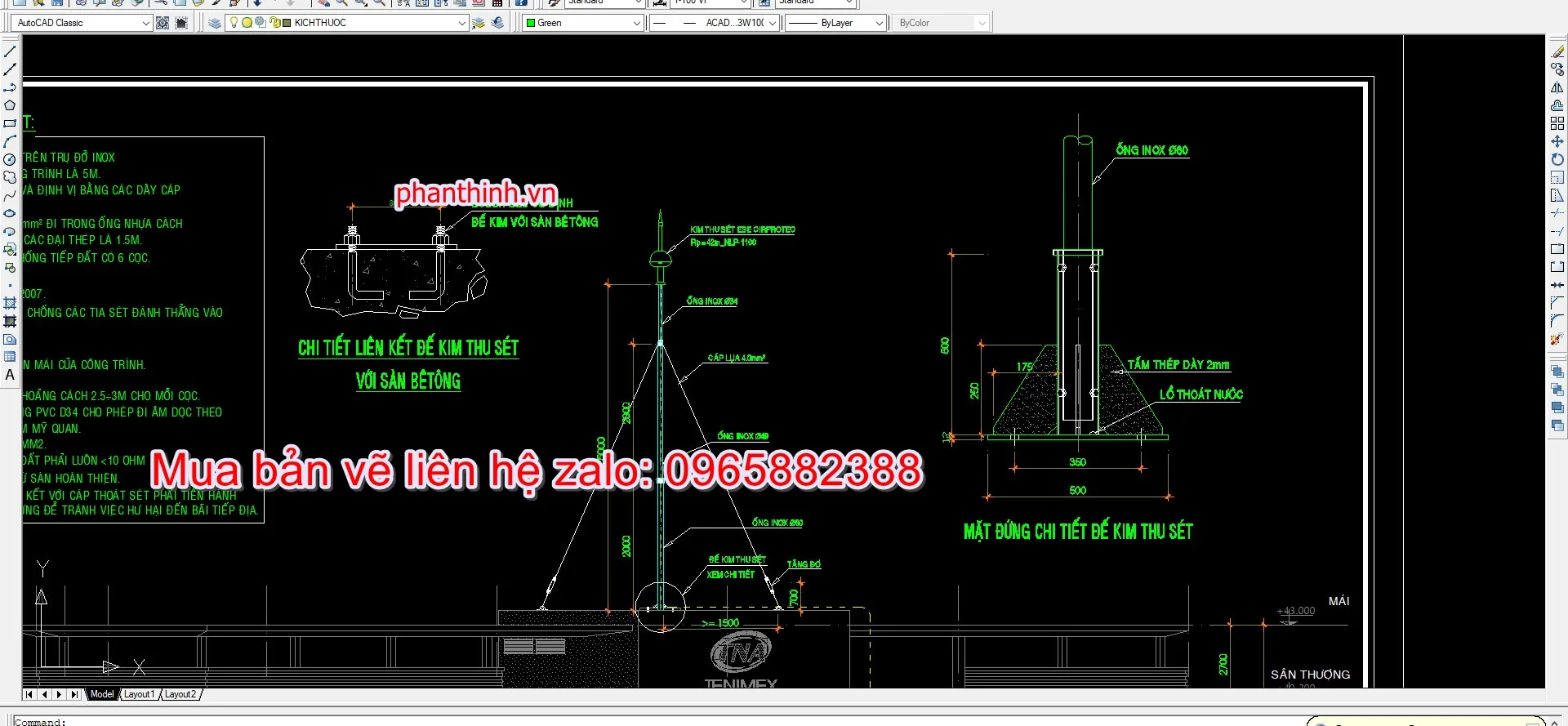

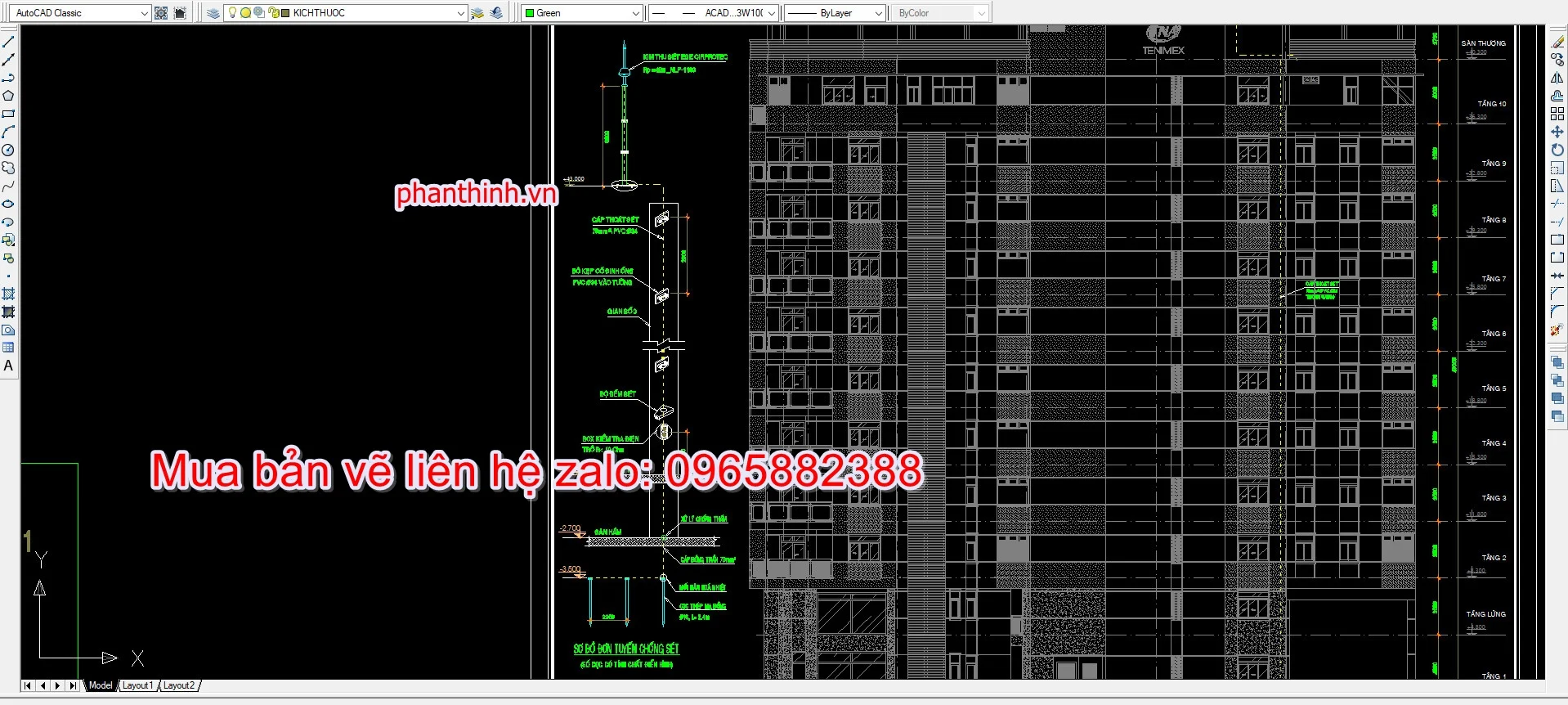

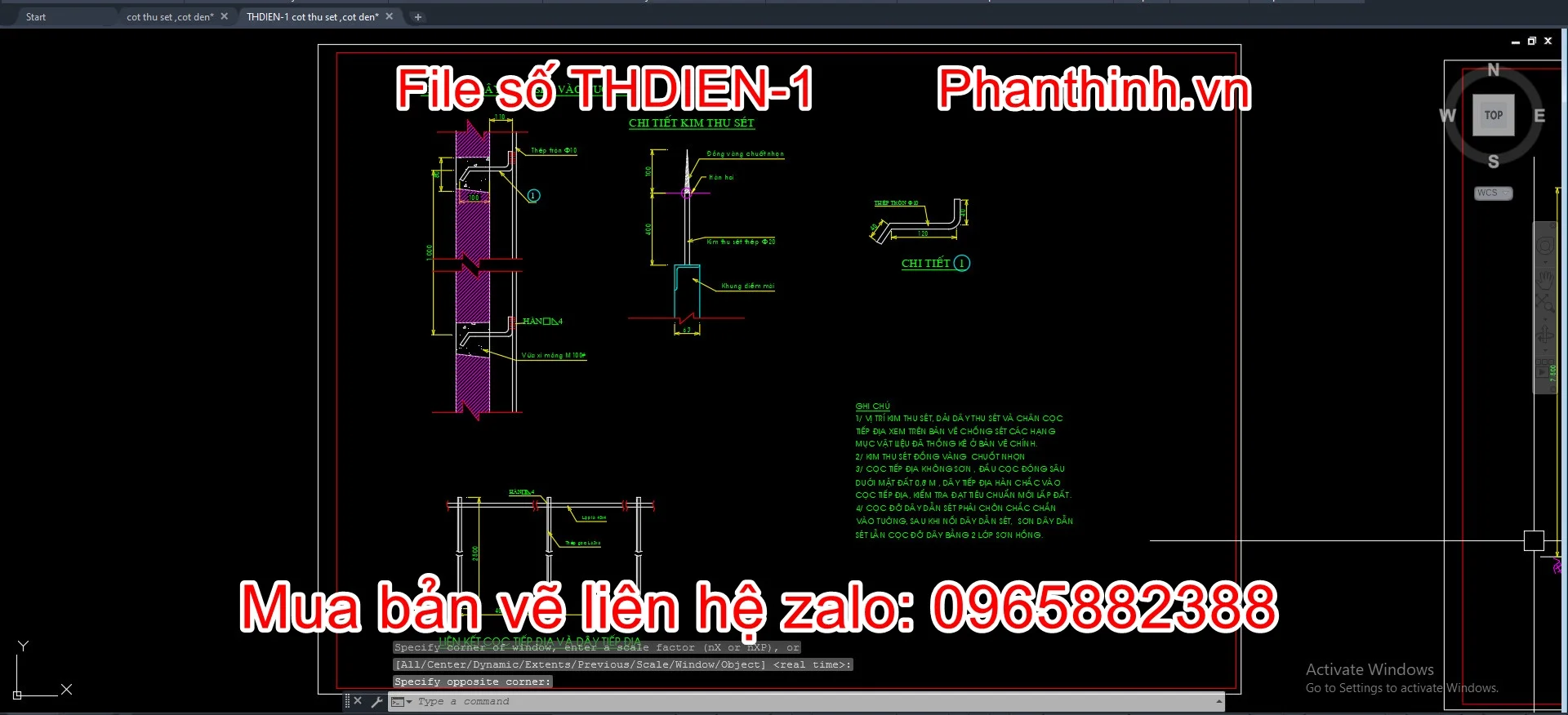

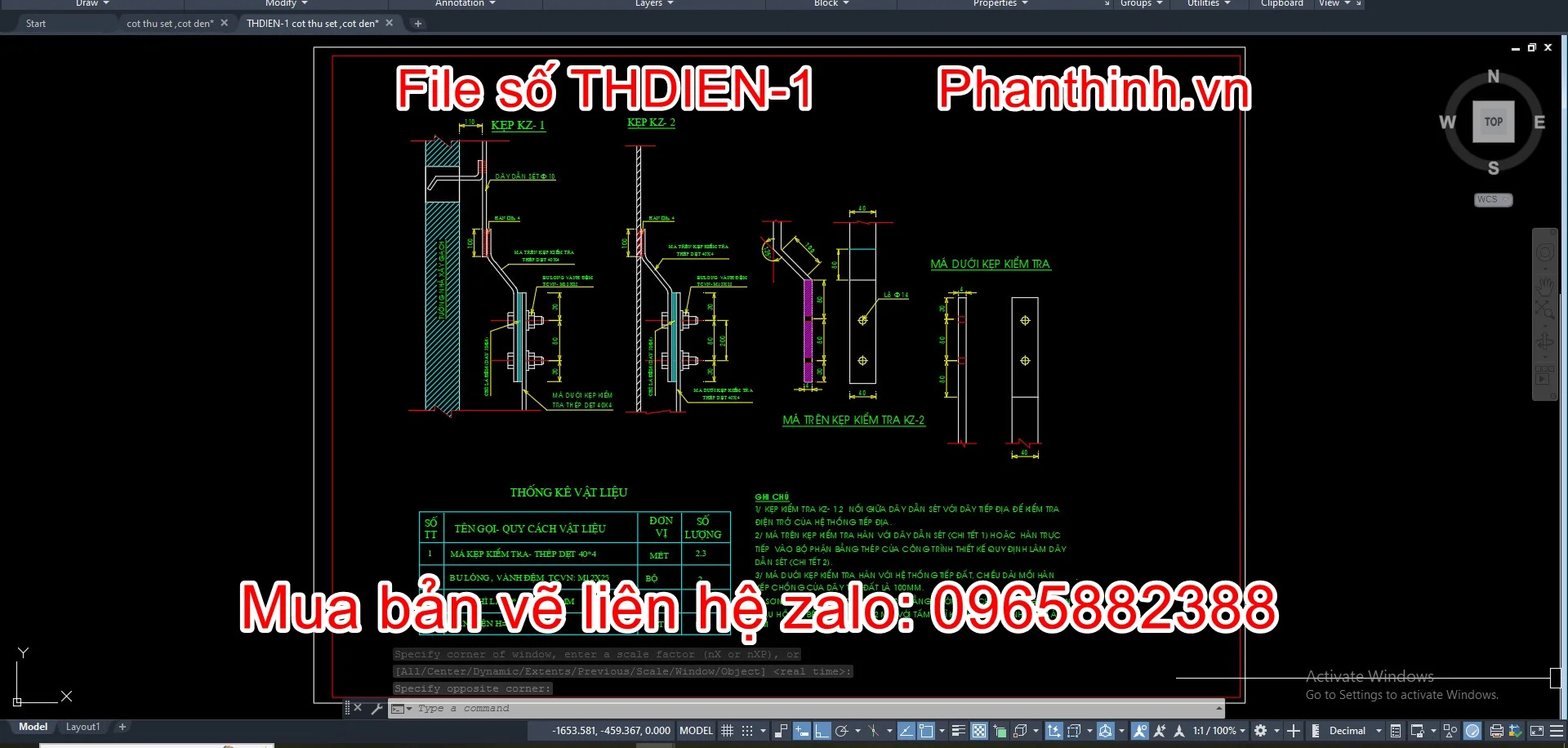

Bản vẽ điện kim thu sét autocad, bản vẽ hộp tiếp địa

Bản vẽ gồm chi tiết kim thu sét, hộp kiểm tra tiếp địa, hộp nối dây cọc nối đất, bản vẽ chống sét vv.

Bản vẽ hộp tủ điện công nghiệp autocad

Thư viện autocad tủ điện số 06

Thư viện autocad tủ điện số 07

Thư viện autocad tủ điện số 08

Thư viện bản vẽ chi tiết điện ngoài nhà autocad

Bản vẽ điện ngoài nhà cad gồm mặt cắt cáp rãnh vỉa hè, mặt cắt điện chiếu sáng qua đường.

Chi tiết rãnh cáp trên vỉa hè và bản vẽ tiếp địa lắp lại.

Bản vẽ đèn chiếu sáng sân vườn autocad

Bản vẽ cột nhôm trang trí sân vườn cad, chi tiết cột đèn, các chi tiết đế cột, bảng điện cửa cột.

Bản vẽ autocad điện cột đèn – trụ bát giác 10m

Bản vẽ cad điện cột điện chiếu sáng cần đèn côn cao 8m

Cột đèn trang trí cao 8m autocad

Cột đèn trang trí cao 8m

Bản vẽ thiết kế tủ điện chiếu sáng số 3 autocad

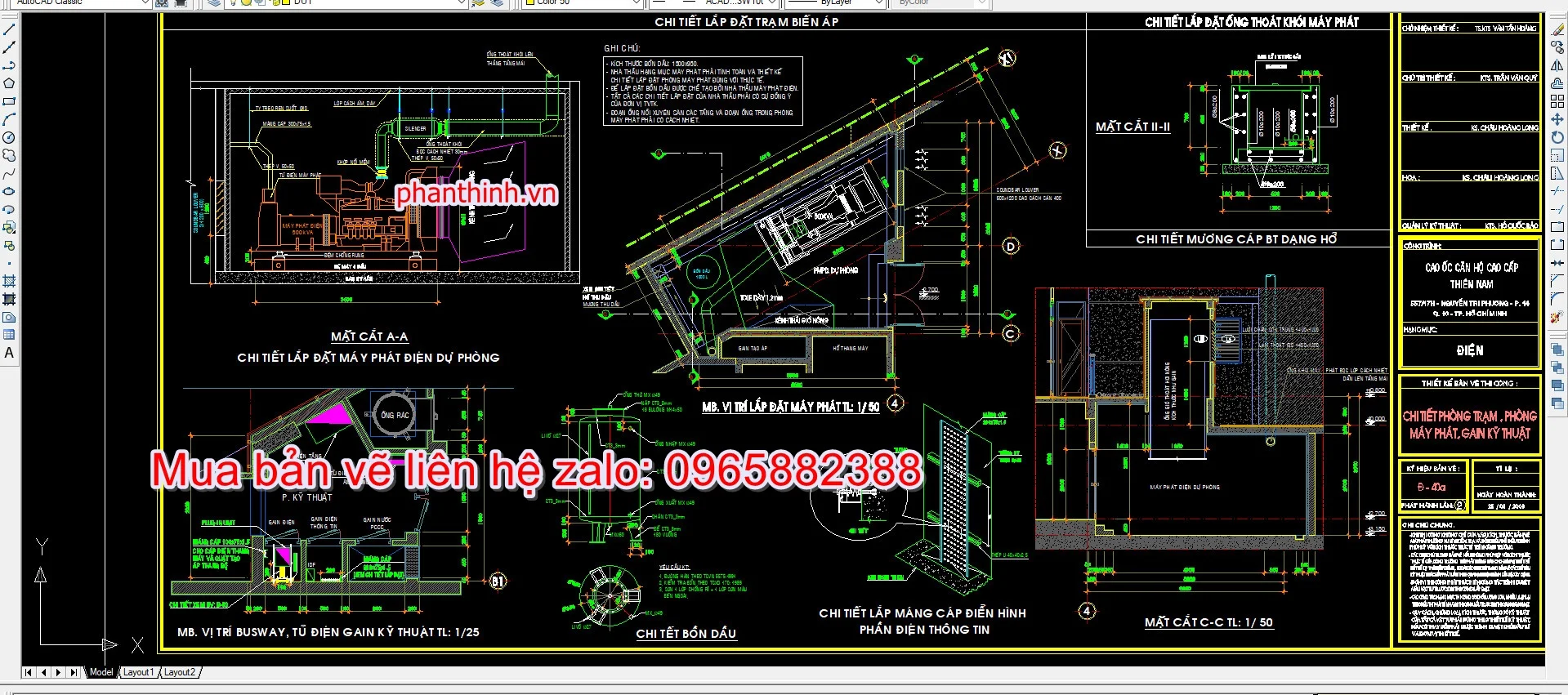

Bản vẽ trạm biến áp treo 22KV autocad

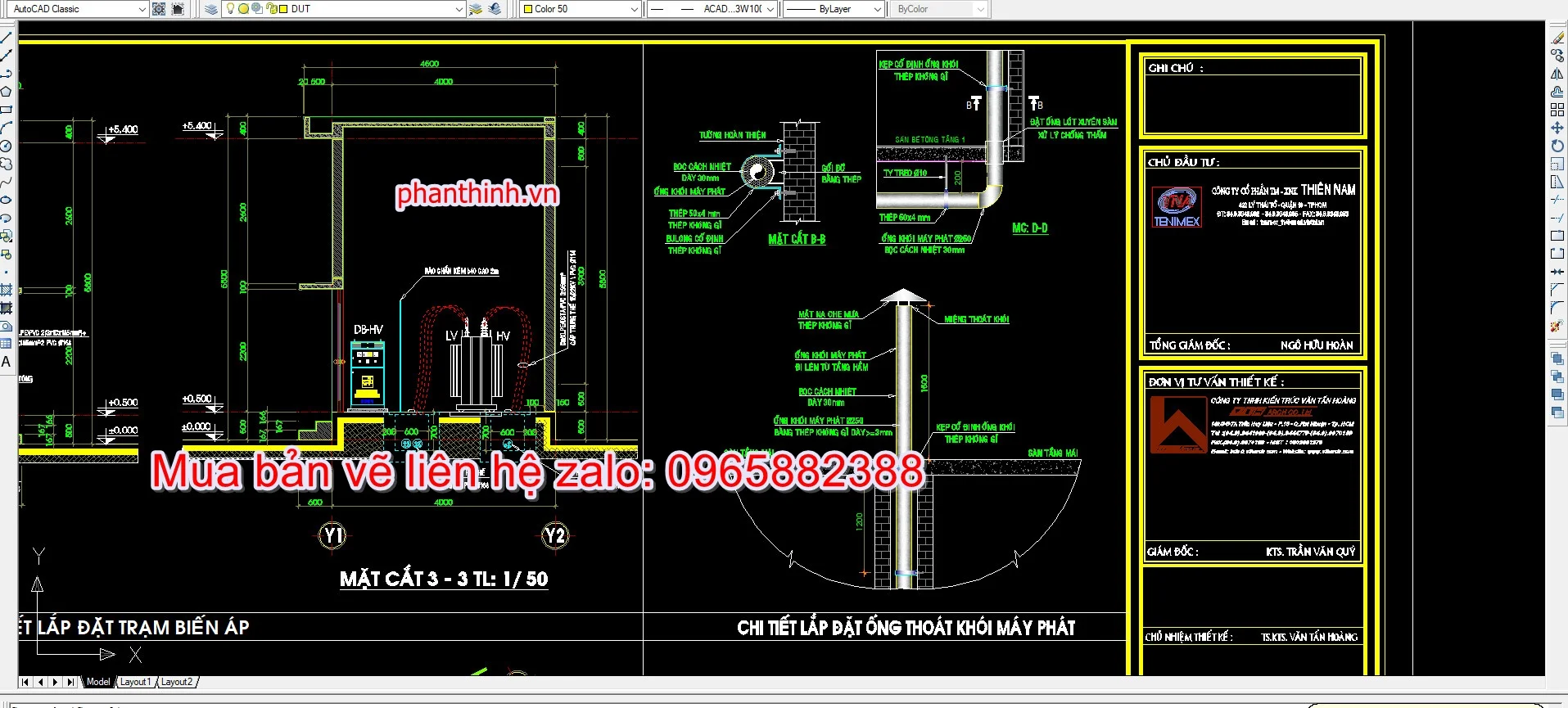

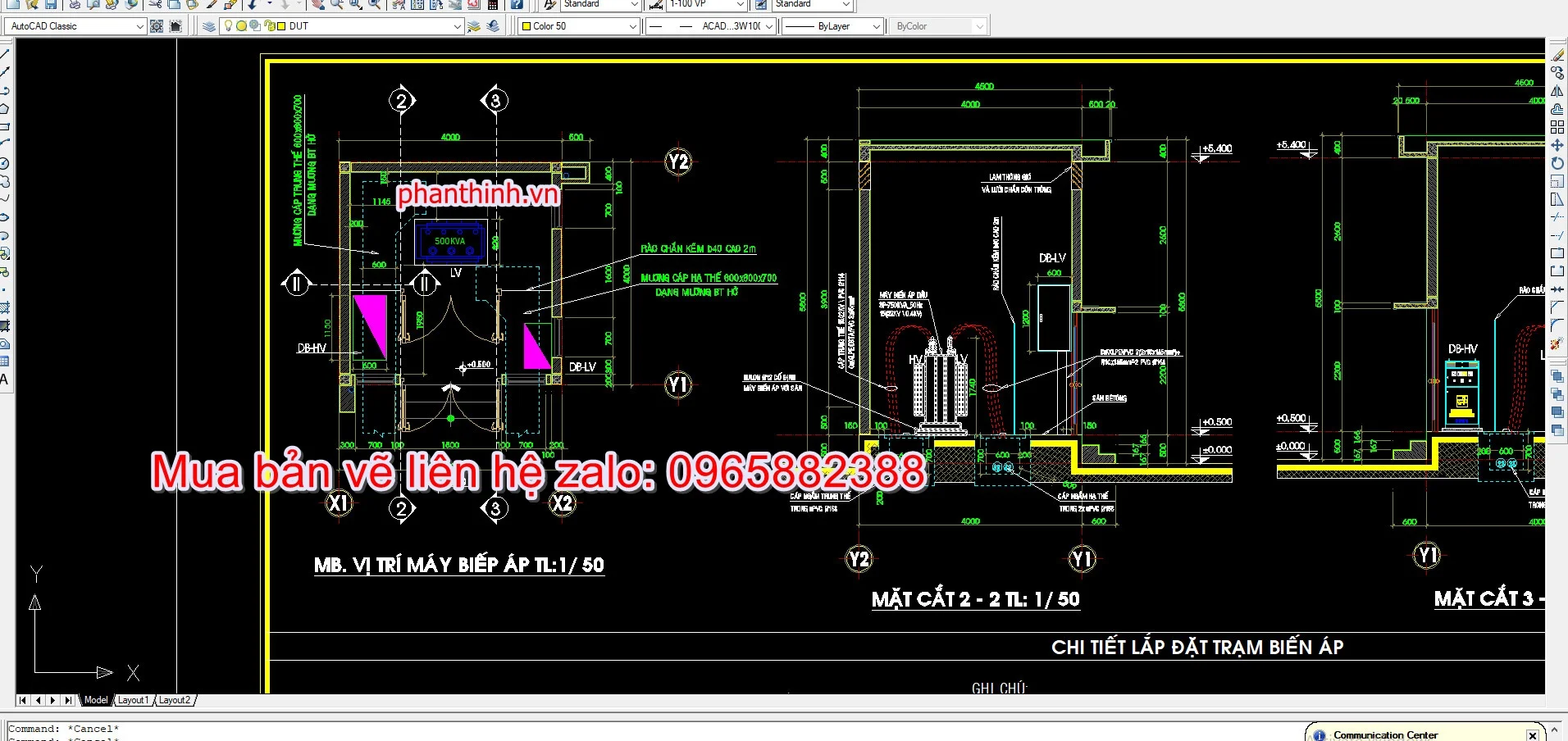

Bản vẽ trạm biến áp autocad

Bản vẽ điện chiếu sáng full hồ sơ, rất nhiều chi tiết hay.

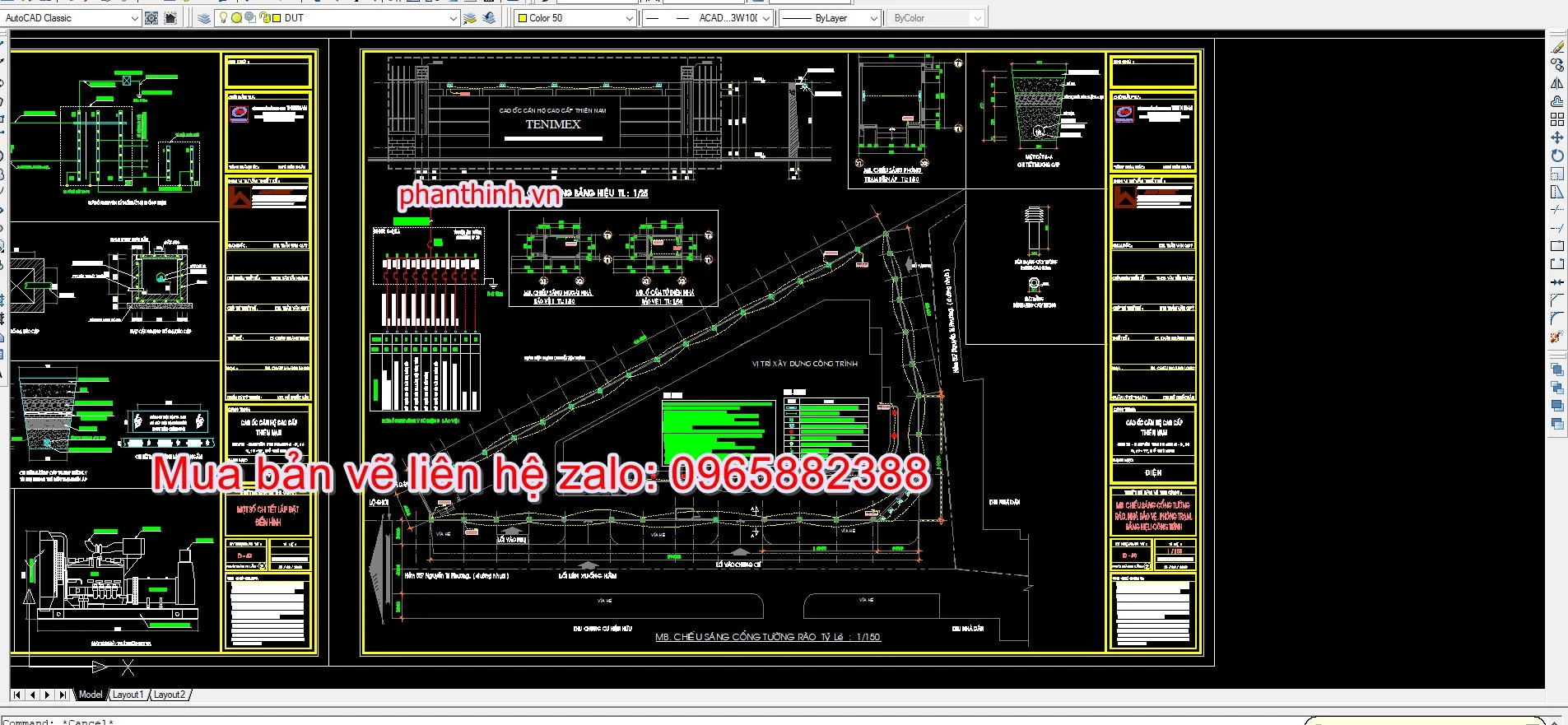

File cad điện 07: Bản vẽ cấp điện chiếu sáng ngoài nhà.

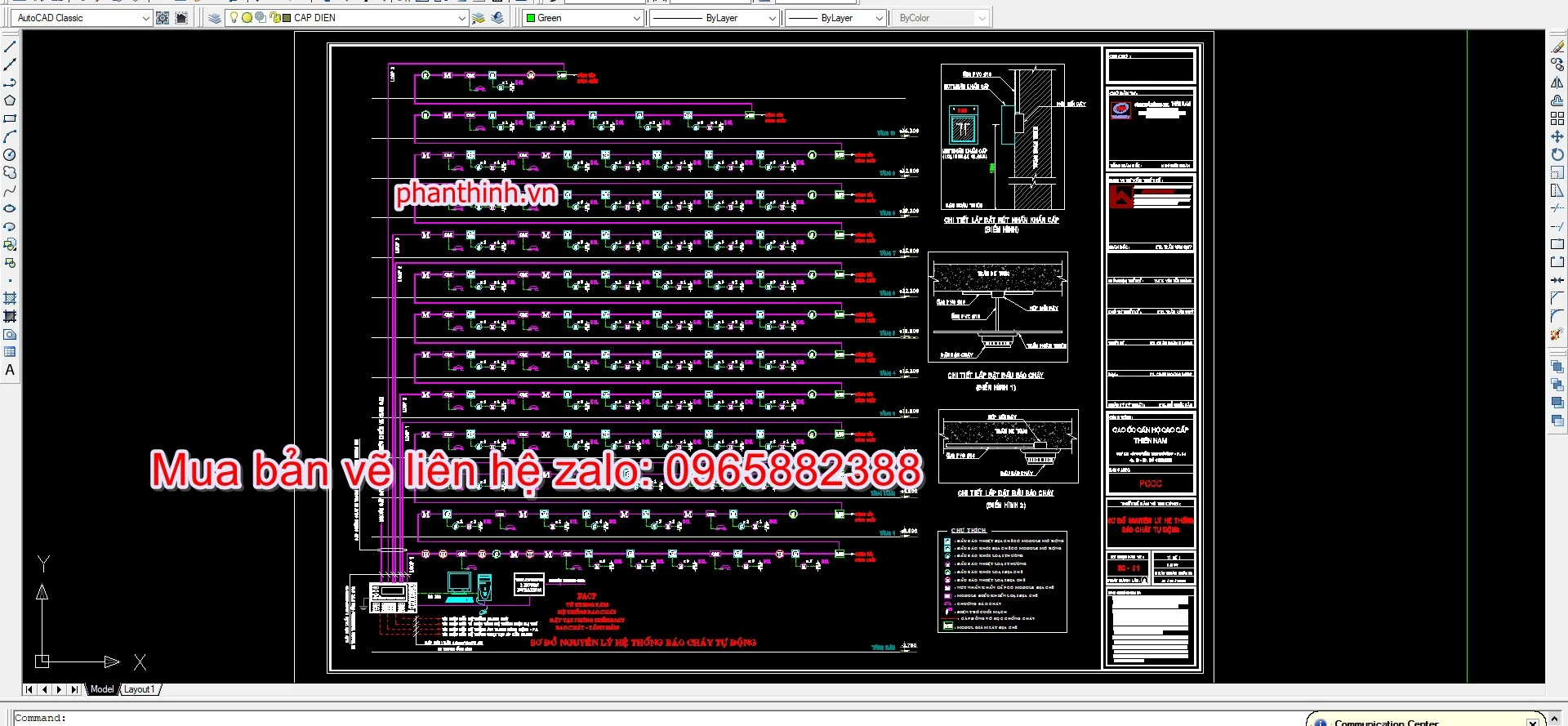

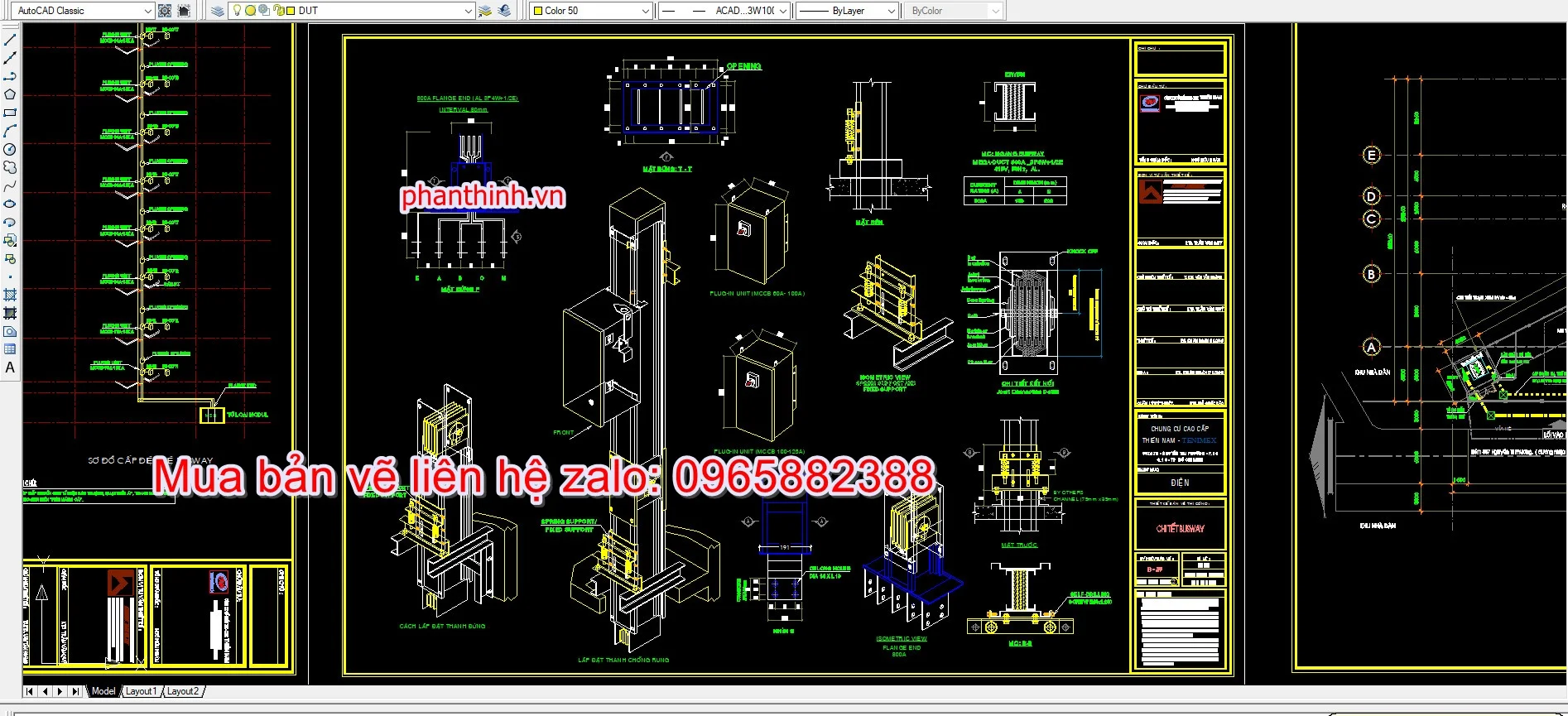

File cad điện 08: Bản vẽ thiết kế điện nhà chung cư cao tầng autocad.

MUA BẢN VẼ CAD ĐIỆN TRÊN TẠI ĐÂY >>>>>> ///Link///.

5. Tổng kết

Thư viện CAD điện là một công cụ quan trọng trong quá trình thiết kế và xây dựng các hệ thống điện. Việc sử dụng thư viện CAD điện giúp tiết kiệm thời gian, đảm bảo tính chuẩn xác và tăng hiệu suất công việc. Tuy nhiên, để sử dụng thư viện CAD điện một cách hiệu quả, người dùng cần tìm hiểu và tuân thủ các nguyên tắc quản lý và sử dụng thư viện. Bên cạnh đó, việc tìm hiểu về các thư viện CAD điện phổ biến cũng giúp người dùng chọn lựa phần mềm phù hợp với nhu cầu và yêu cầu của mình.
